单输入三输出行星齿轮传动结构

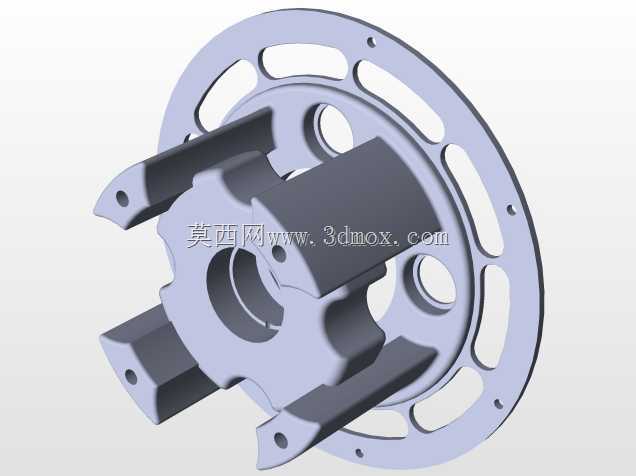

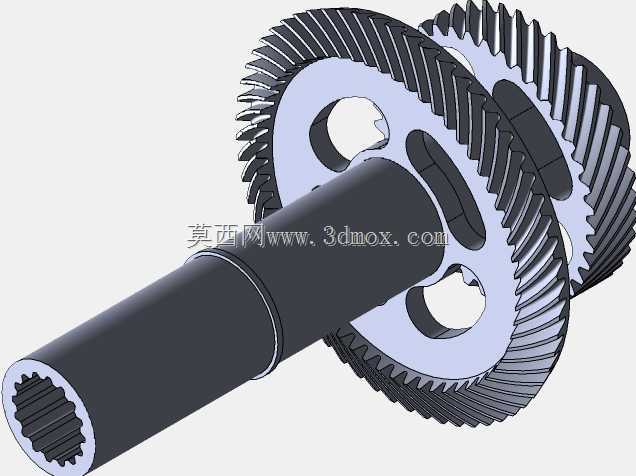

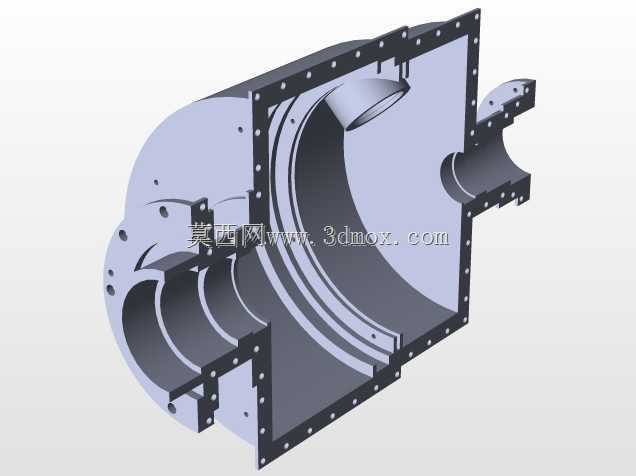

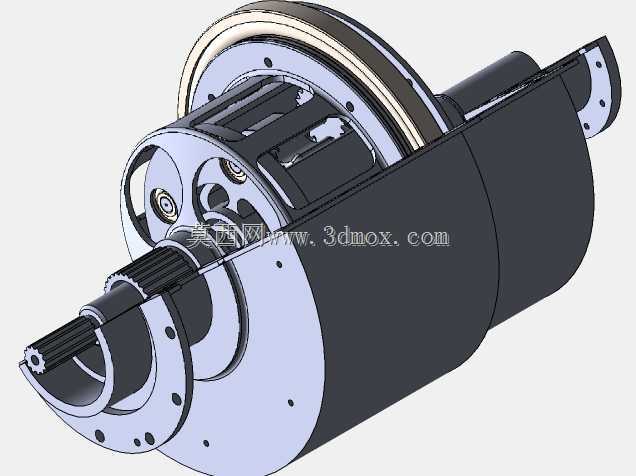

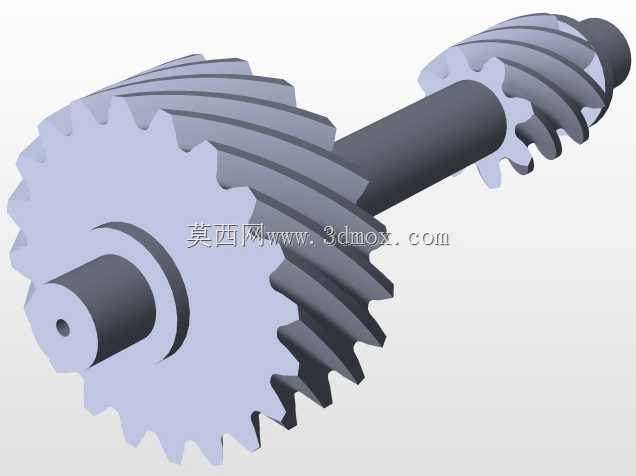

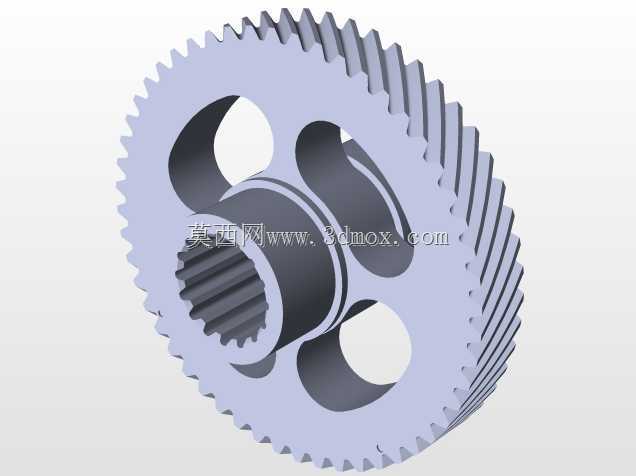

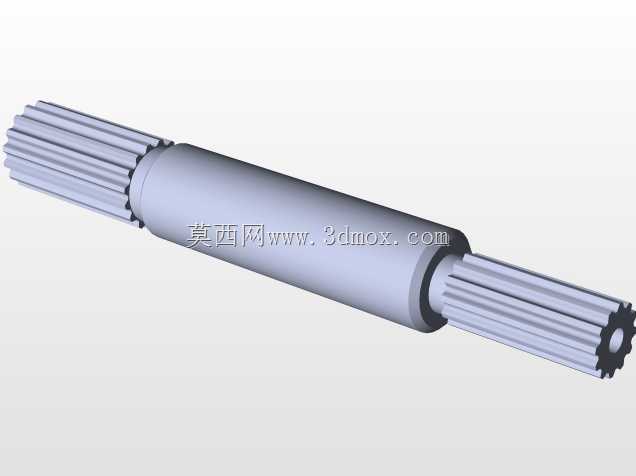

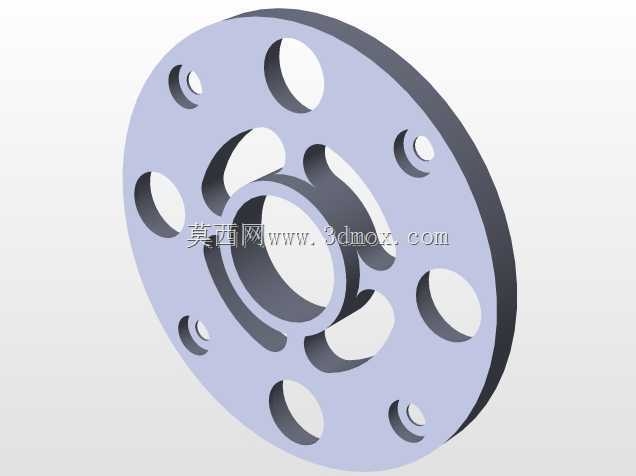

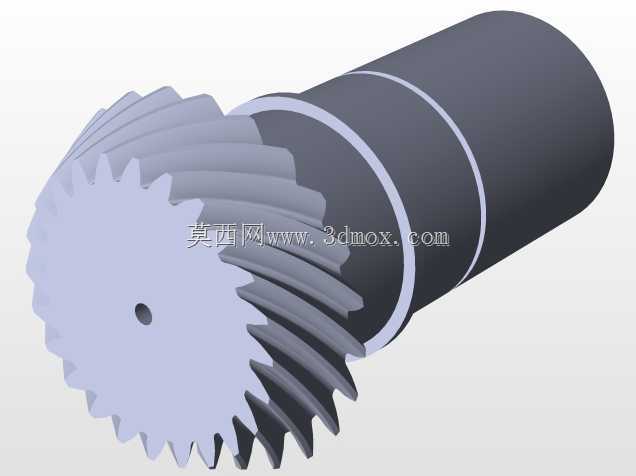

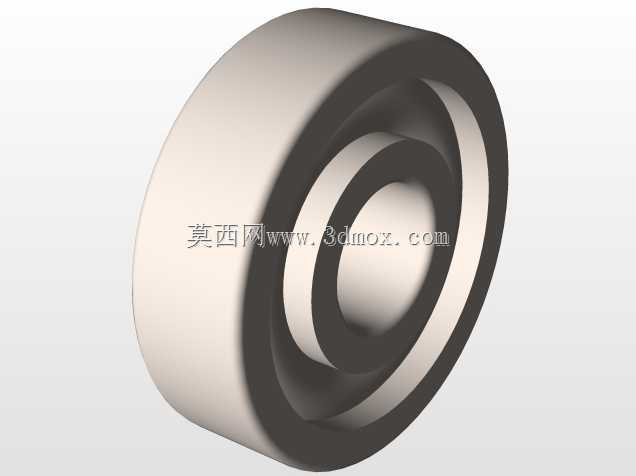

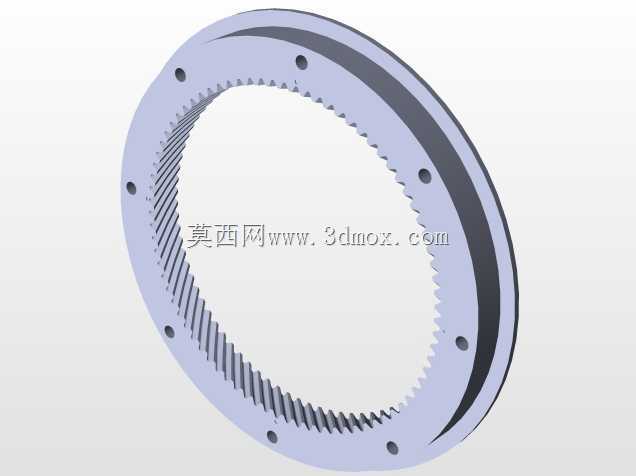

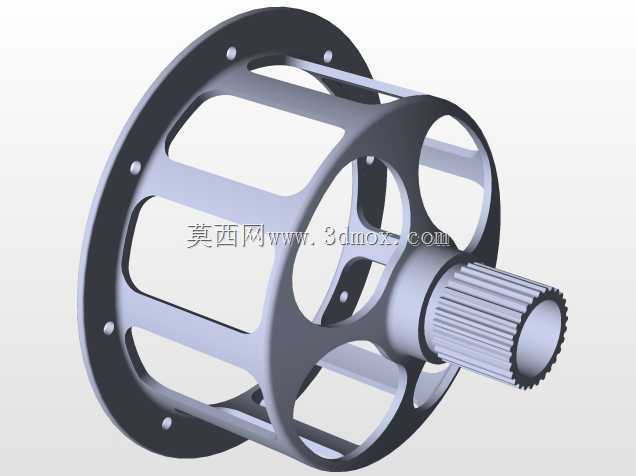

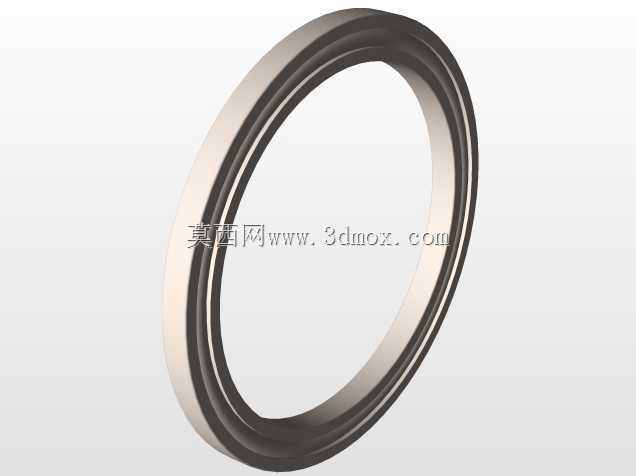

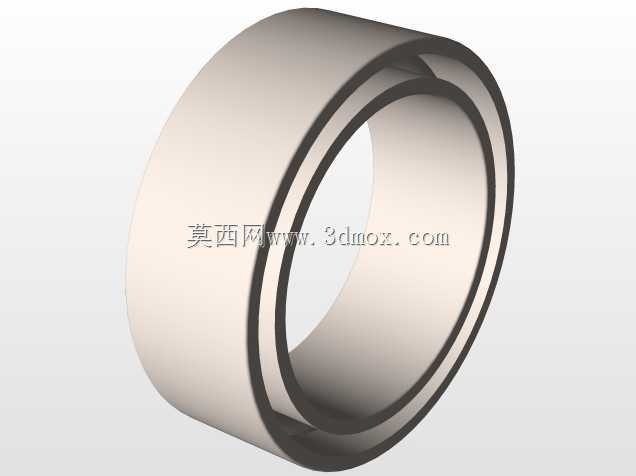

在起重卷扬、小型物料输送、多工位同步驱动这类需要单动力源分路输出扭矩的场景里，常规定轴齿轮分动结构往往存在体积偏大、传动同轴度差、负载分配不均的问题，这套单输入三输出的行星齿轮传动结构，正是针对这类痛点完成的结构设计。从实际应用层面看，该结构可直接集成在小型卷扬设备的卷筒驱动端，也可作为多轴工装的动力分配单元使用，输入端接入单一动力源后，可通过内部行星轮系的扭矩分流，向三个输出端传递匹配转速的扭矩，省去额外加装分动箱的安装空间，同时保证三个输出端的运动同步性偏差控制在机械传动允许的公差范围内。设计过程中优先考虑了安装边界的适配性，整体采用同轴嵌套式布局，输入轴与主输出端保持同轴线布置，另外两个辅助输出端沿周向均匀分布在行星架端面上，外壳采用分段式圆柱结构，最大外径可适配常规安装座的卡装尺寸，轴向长度预留了轴承安装位与密封槽位置，不需要额外加装转接法兰即可直接对接负载端。内部轮系的设计思路围绕功率分流的均载特性展开，太阳轮作为输入构件，采用浮动安装结构抵消加工装配带来的齿侧间隙误差，行星轮通过滚针轴承安装在行星架的销轴上，三个行星轮同时与太阳轮、内齿圈啮合，内齿圈与外壳集成加工减少装配累积误差，其中一路输出直接与行星架固连，另外两路输出通过行星架端的齿轮副引出，保证三个输出端的转速比固定，不会出现传动过程中的运动干涉。卷筒齿轮的集成设计是该结构的另一特点，输出端直接加工出与卷筒啮合的轮齿结构，不需要额外加装传动齿轮即可直接驱动卷筒做回转运动，减少了中间传动环节的功率损耗，同时降低了装配复杂度。结构的润滑腔与外壳一体化设计，端盖处预留了注油孔与密封槽，可采用脂润滑方式满足长期运转需求，所有回转面都设计了对应的轴承安装位，输入输出轴的伸出端都设置了防尘密封结构，可适配多粉尘的工业现场使用环境。在安装适配性上，外壳的法兰端面加工了均匀分布的安装螺孔，可直接固定在设备的安装基板上，三个输出端的轴径尺寸采用通用机械传动的标准轴径，可直接对接联轴器、带轮或者齿轮负载，不需要额外做轴径改造。
