高燃油经济性活塞曲轴联动传动结构

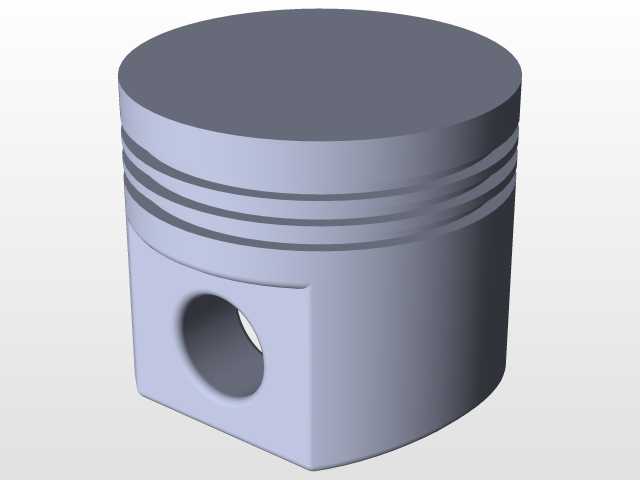

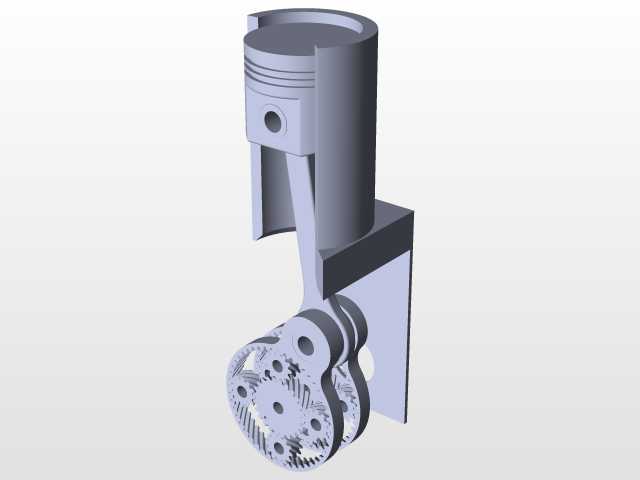

　　这套活塞曲轴联动结构，核心针对小排量往复式动力设备的燃油效率优化需求设计，目前在小型通用汽油机、低功耗农用动力单元、便携应急发电动力端已有明确的适配场景。不同于常规四冲程动力单元曲轴与活塞1:2的冲程传动比，这套结构通过在曲轴输出端集成行星齿轮组，调整活塞往复运动与曲轴转动的传动匹配关系，实现活塞完成四个完整工作冲程的过程中，曲轴同步转动四圈，在同等活塞排量、同等喷油量的工况下，可将燃油利用效率提升至50%水平，有效降低动力单元的持续运行油耗。从结构设计逻辑来看，活塞部分保留了传统内燃机活塞的环槽结构，可直接适配标准活塞环组，保证燃烧室的密封性能，活塞销孔与连杆小头的配合尺寸沿用通用系列的公差标准，无需重新开发配套的活塞销、

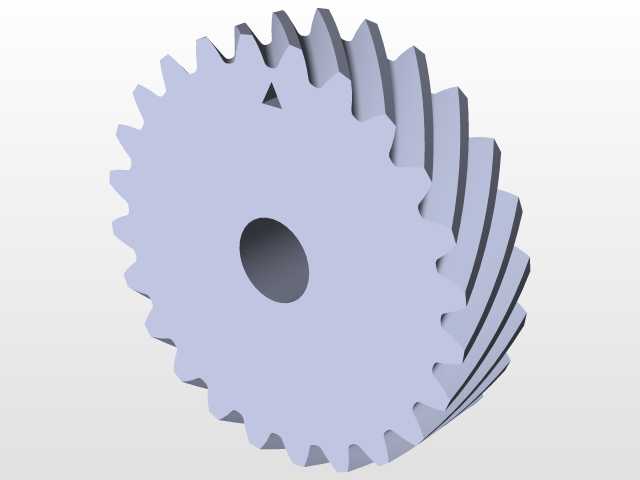

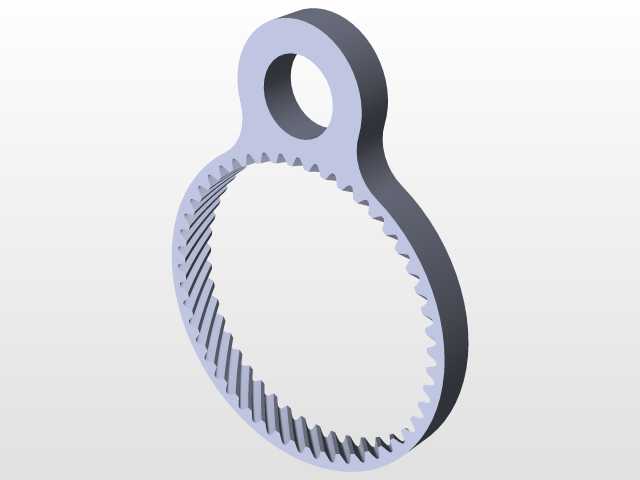

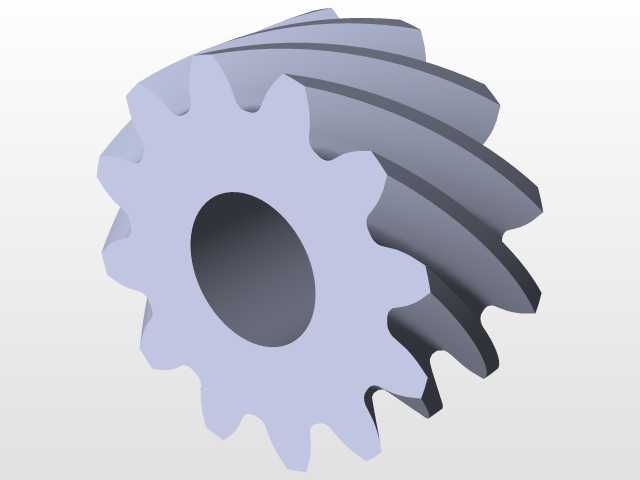

　　卡簧等标准件，降低配套采购成本。连杆采用变截面工字结构，在保证往复运动刚度、抵抗活塞侧推力带来的弯曲变形的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴运转过程中的惯性载荷。曲轴端集成的齿轮组采用斜齿啮合设计，相比直齿传动啮合重合度更高，传动过程中的冲击载荷更小，运转噪音更低，齿轮组的安装腔体与曲轴箱体做一体化设计，无需额外增加独立的齿轮传动箱，控制整体结构的轴向与径向安装尺寸，适配原有常规动力单元的安装边界，不需要对原有设备的机体安装位做大规模改造即可完成替换安装。实际装配过程中，需要重点关注活塞在上止点、下止点位置时，齿轮组的啮合相位标记对齐，避免出现配气相位错位导致的动力输出异常；

　　活塞与缸套的配合间隙按照常规铝合金活塞的热膨胀系数预留，保证热机状态下的运动顺畅度；连杆大头与曲轴曲柄销的配合面采用飞溅润滑即可满足运转需求，齿轮组啮合面可通过箱体内部的润滑油道实现持续润滑，不需要额外增设独立润滑管路。这套结构的安装固定点位与同排量常规曲轴活塞组件完全一致，缸体连接面的螺栓孔位置、输出轴的轴径与键槽尺寸均匹配通用标准，可直接替换原有常规传动组件，用于老旧动力设备的能效升级，也可直接配套到新开发的低油耗小型动力产品中，适配园林机械、小型农机、便携发电设备等对油耗敏感的应用场景。
