活塞连杆曲柄传动组件结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:363583
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计
  • 活塞连杆曲柄传动组件结构设计

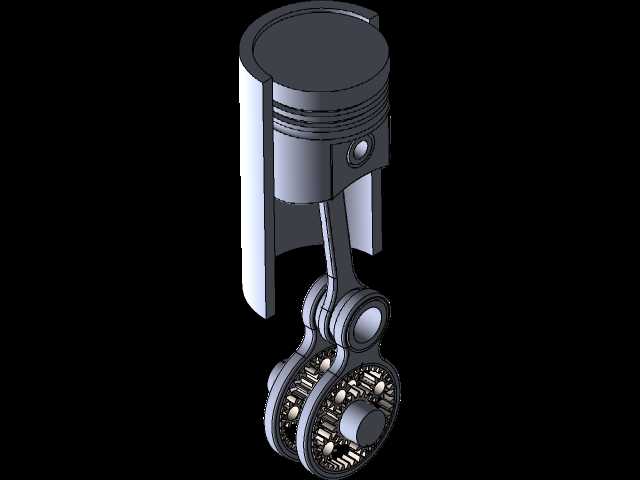

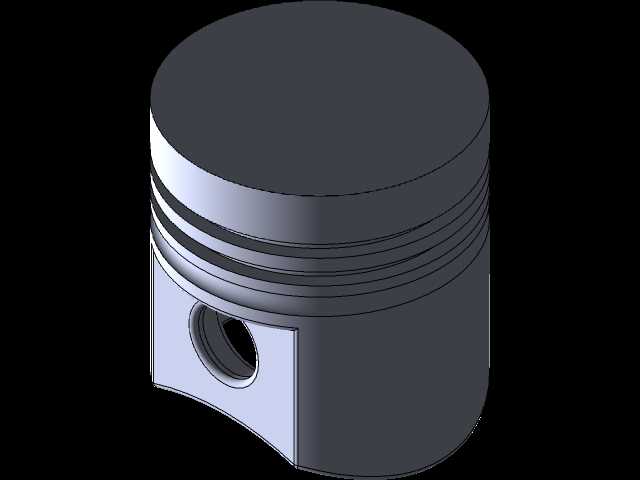

  这套往复式动力传动组件,核心承担内燃机类设备中热能向机械能转换的关键传动职能,常见于小排量通用动力设备、小型内燃机组、教学演示教具的结构搭建场景中,是往复式动力设备里实现直线运动与旋转运动转换的核心执行单元。从结构设计逻辑来看,活塞部分采用多道环槽结构设计,预留了气环、油环的安装位置,可保证活塞在缸套内往复运动时的密封性能,既能够阻隔燃烧室高压气体向下窜入曲轴腔,也可以刮除缸壁多余润滑油避免其进入燃烧室参与燃烧。活塞销孔采用浮动式销座设计,销座位置做了局部加厚处理,可承受往复运动过程中交变的爆压冲击载荷,避免销座位置出现应力集中导致的疲劳开裂。连杆部分采用工字型截面结构,在保证整体抗弯、抗扭强度的前提下尽可能降低自身重量,

  减少往复运动过程中产生的惯性力,大小端分别设置了轴套与轴瓦安装位,小端通过活塞销与活塞铰接,大端采用剖分式结构设计,可便捷地与曲柄销完成装配,无需额外拆解整个曲轴组件就能完成连杆的拆装维护。下端的曲柄组件集成了平衡配重结构,配重块的位置与活塞连杆的运动相位完全匹配,可抵消大部分往复运动与旋转运动产生的一阶、二阶惯性力,降低设备运行过程中的振动幅值,曲柄销与主轴颈的位置做了圆角过渡处理,减少应力集中点,提升曲轴的疲劳使用寿命。从安装边界来看,活塞外径与配套缸套内径采用间隙配合,预留了热膨胀余量,避免高温工况下活塞受热膨胀出现卡缸故障;连杆大小端的中心距严格按照冲程参数匹配,曲柄的回转半径直接决定活塞的往复运动行程,

  装配时需要保证活塞销、连杆小头衬套、曲柄销三者的平行度公差,避免运动过程中出现偏磨导致的组件早期失效。整套组件的运动逻辑清晰,活塞承接燃烧压力做上下直线往复运动,通过连杆将力传递至曲柄,驱动曲柄绕主轴中心做连续旋转运动,最终将直线往复的作用力转化为旋转扭矩向外输出,整个传动路径的力传递效率直接决定整套动力设备的动力输出表现与燃油经济性,设计过程中需要反复校核各运动副的配合间隙、润滑路径,保证各铰接位置在高速往复运动中能得到持续的润滑油供给,减少摩擦磨损。
