螺旋曲面结构离心式扇叶结构设计

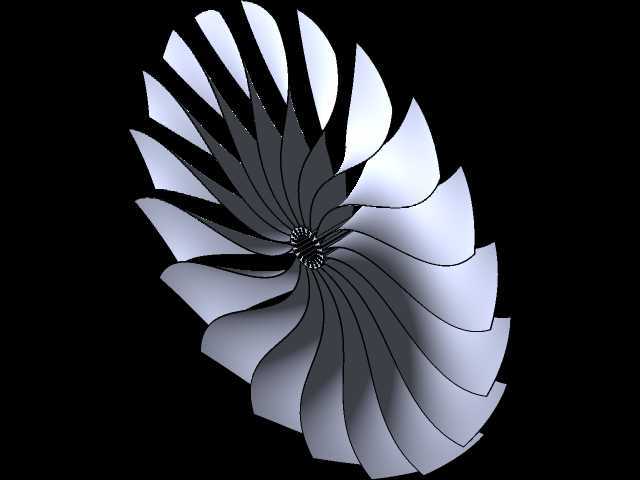

这类螺旋排布的曲面扇叶，大多应用在需要持续定向送风的风冷场景中，小到机柜散热、工业设备局部风冷，大到通风系统的送风末端组件，都能见到类似结构的身影。和传统等角度直叶片不同，这种沿周向渐变扭转的叶片形态，在设计阶段就需要兼顾气流导向效率与转动时的动平衡表现，每一片叶片的曲面曲率都经过反复调整，避免气流在叶道内形成紊流，降低转动过程中的风阻损耗与气动噪音。从安装边界来看，这类扇叶的中心轮毂位置预留了标准的轴配合位，轮毂直径与叶片外圆的比例控制在合理区间，既保证轴连接的传动强度，也不会因为轮毂占比过大压缩有效过流面积，叶片外边缘做了顺滑的收边处理，避免转动时与外围风罩发生剐蹭，适配常规的圆形风罩安装尺寸。实际使用过程中，这类扇叶随电机轴高速转动时，会沿轴向吸入空气，再通过曲面叶片的导向作用将气流沿周向均匀甩出，相比直叶片结构，送风的覆盖范围更均匀，不会出现局部风量大、边缘区域风量不足的问题。设计这类叶片时，首先要确定目标工况下的风量风压需求，反推单叶片的弦长与扭转角度，每一片叶片的安装角从叶根到叶尖呈线性渐变，叶根位置的安装角更大，保证靠近轮毂位置的气流也能获得足够的导向推力，叶尖位置的安装角适当收小，降低叶尖位置的气流切割噪音，同时所有叶片沿周向等距螺旋排布，每一片叶片的重心都落在同一回转平面上，减少高速转动时的偏心振动，不需要额外添加过多的平衡配重就能满足动平衡精度要求。叶片的厚度从叶根到叶尖逐渐减薄，叶根位置做了加厚过渡处理，和轮毂连接处做了圆弧倒角，避免长期转动时应力集中导致的叶片断裂，叶尖位置的薄边设计既可以降低转动惯量，也能减少叶尖涡的产生，提升整体的送风效率。这类结构的扇叶在装配时，只需要将中心轮毂的配合孔与电机输出轴对准，通过顶丝或者键槽完成周向固定，不需要额外设计复杂的连接结构，后期维护更换也十分便捷，适配不同转速的常规驱动电机，能够满足多数常规风冷场景的使用需求。
