射频巴伦变压器共模扼流圈结构设计

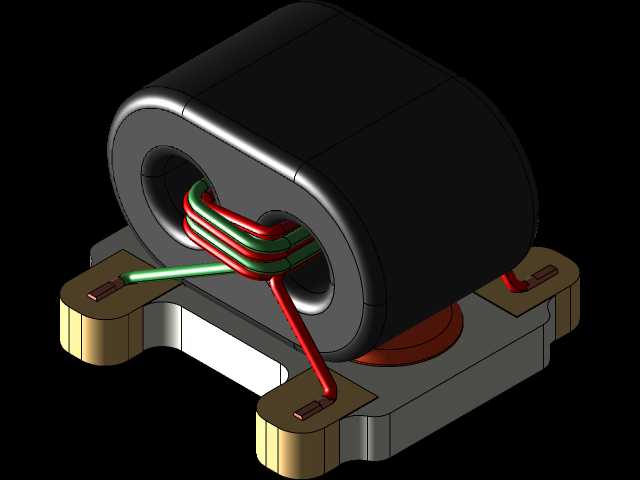

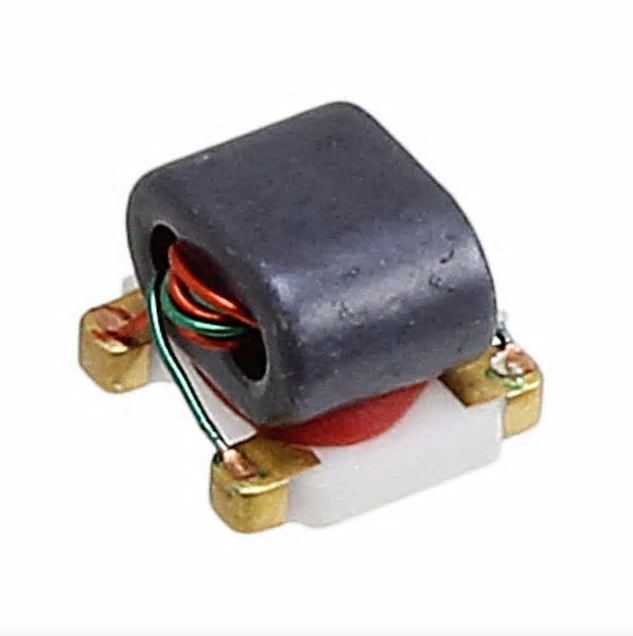

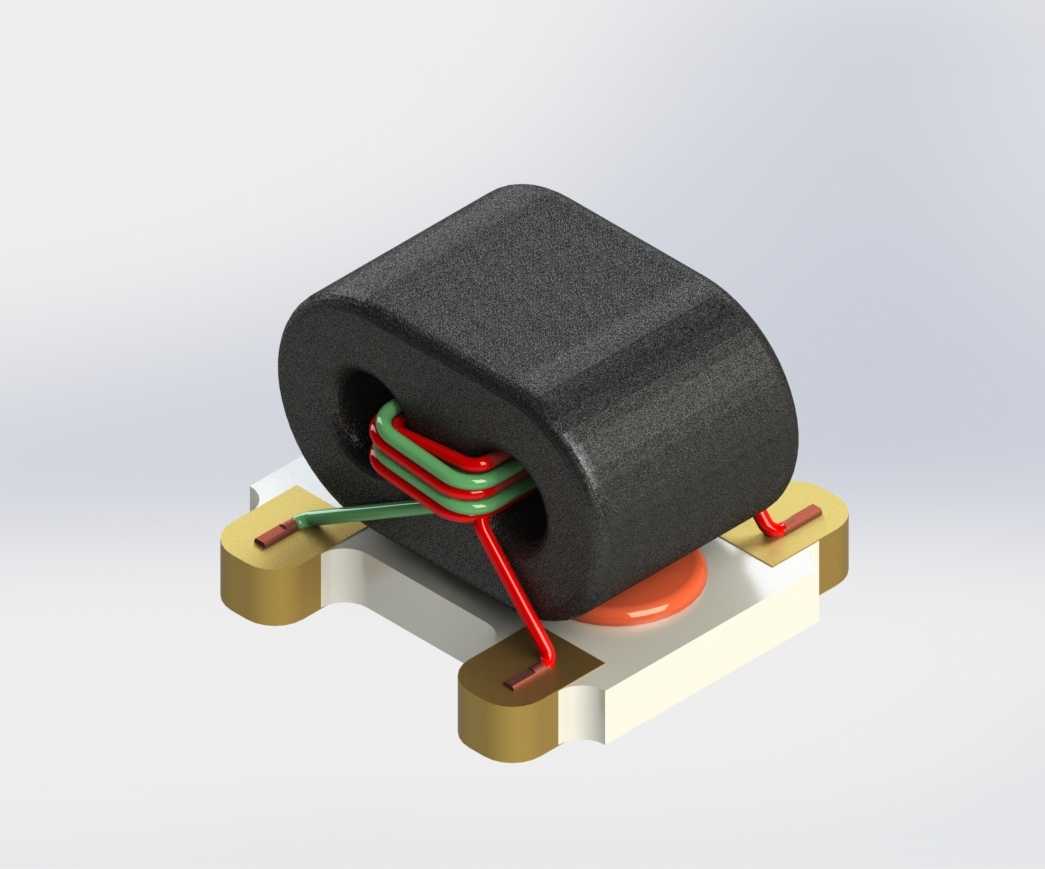

在射频通信链路的板级设计环节，这类集成巴伦、阻抗变换、共模抑制功能的绕线式磁性器件，是无线收发前端、中频混频模块里极易被忽略却直接决定信号完整性的核心无源部件。不同于常规工频变压器的叠片铁芯结构，该器件采用闭合磁环作为磁通载体，磁环本身的高磁导率特性可以在极小的体积下实现足够的绕组耦合系数，同时避免高频下的磁芯损耗激增，适配从数MHz到数GHz的宽频工作区间。从结构设计逻辑来看，绕组采用多色漆包线分匝穿绕磁环的排布方式，不同颜色的线径对应不同的信号通路，既保证了平衡端口与非平衡端口之间的阻抗匹配精度，也通过绕组的对称排布抵消共模干扰信号的磁通耦合，实现共模噪声的有效抑制。器件的安装基座采用耐高温绝缘基材成型，四个镀金引出端分别对应绕组的不同抽头，基座底部预留的橙色粘接区域用于SMT回流焊过程中的器件定位，避免焊接时受焊锡表面张力影响出现偏移。实际选型建模时需要重点关注安装边界尺寸：磁环的外轮廓高度不能超过周边射频屏蔽罩的内部净空，四个焊盘的中心距要严格匹配PCB Layout的焊盘封装尺寸，绕组引出端的弯折弧度需要控制在合理范围，避免漆包线绝缘层被基座棱角刮擦导致短路，同时要预留足够的引脚爬电距离，满足高频信号的绝缘耐压要求。这类器件除了承担平衡-不平衡信号转换的巴伦功能外，也可作为共模扼流圈串联在差分信号通路中，滤除传输线上的共模电磁干扰，部分场景下还可作为小型信号变压器用于中频混频电路的阻抗匹配，在无线电台、射频识别模块、小型通信基站的前端电路中应用广泛。建模过程中需要还原磁环的哑光磨砂质感、漆包线的绝缘层色泽、基座焊盘的金属镀层细节，同时要准确还原绕组的穿绕路径与匝数排布，确保模型可直接用于PCB装配干涉检查、结构热仿真分析，为整机结构设计提供精准的器件占位参考。
