高Q值扁平空心电感线圈结构设计

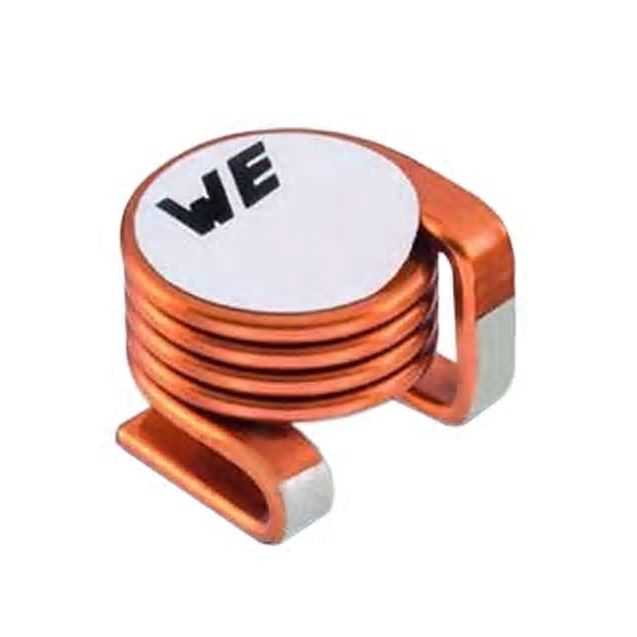

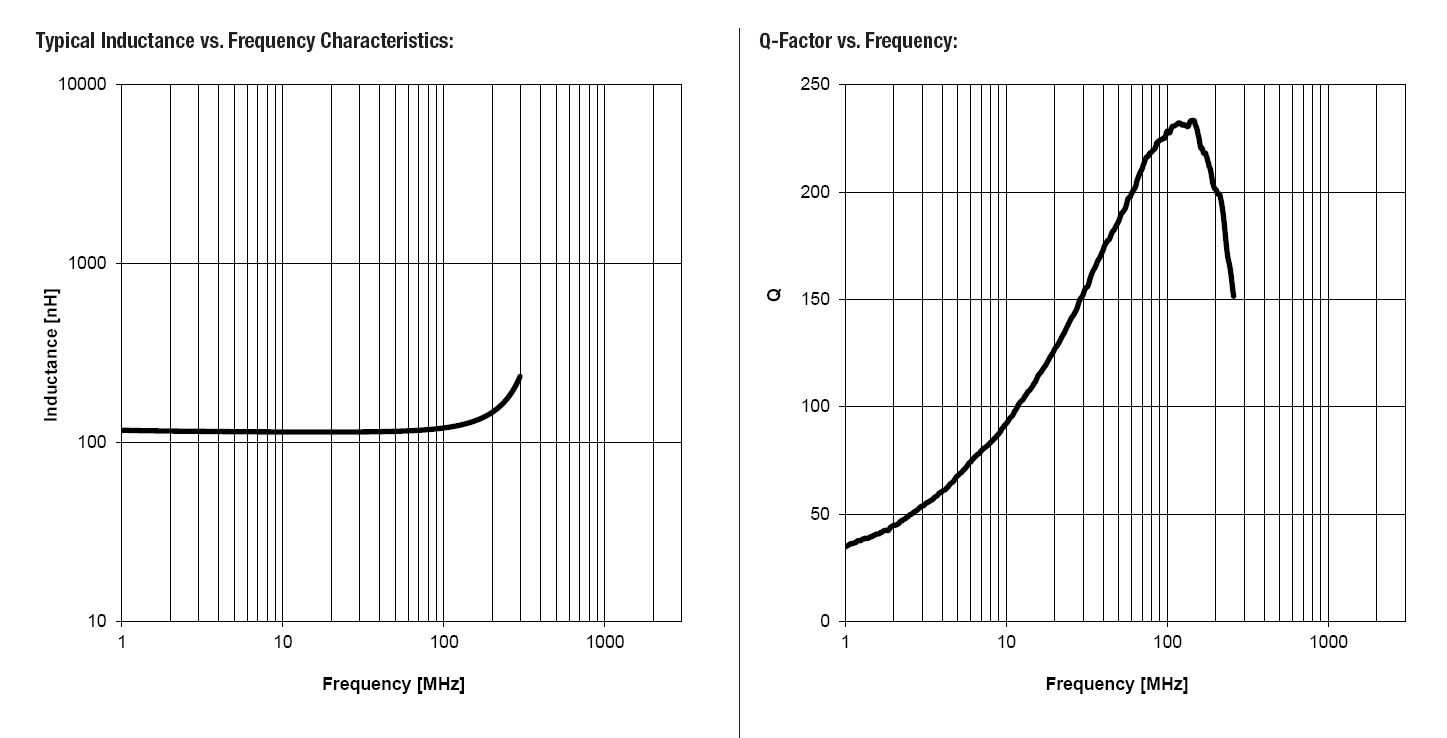

这类扁平导线绕制的空心电感，核心应用场景集中在高频射频电路、开关电源输出级、无线充电发射端与射频功率放大回路中，区别于传统磁芯电感，无磁芯结构彻底规避了磁饱和、磁滞损耗带来的性能偏移问题，在大电流高频工况下能保持稳定的电感量参数。从结构设计逻辑来看，采用扁平矩形截面导线绕制，核心考量是在有限的安装空间内最大化导线的有效导电截面积，对比同外径的圆线绕制电感，扁平绕组的槽满率能提升40%以上，直接降低绕组直流电阻，减少大电流工况下的铜损发热，这也是其能实现极高Q值的核心设计思路——Q值作为电感的核心性能参数，直接决定了谐振回路的选频特性、滤波回路的损耗水平，高Q值意味着回路工作时的无功损耗更低，选频带宽更窄，信号纯净度更高。

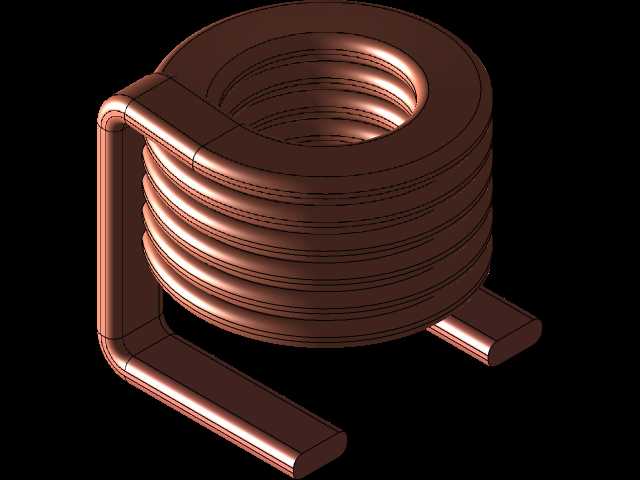

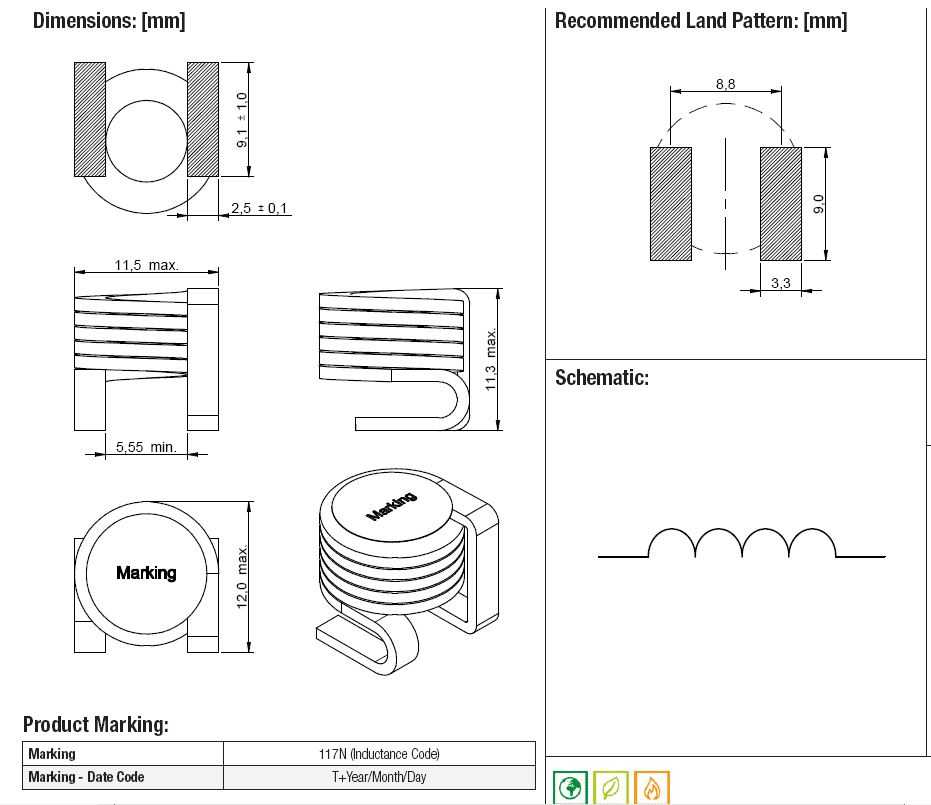

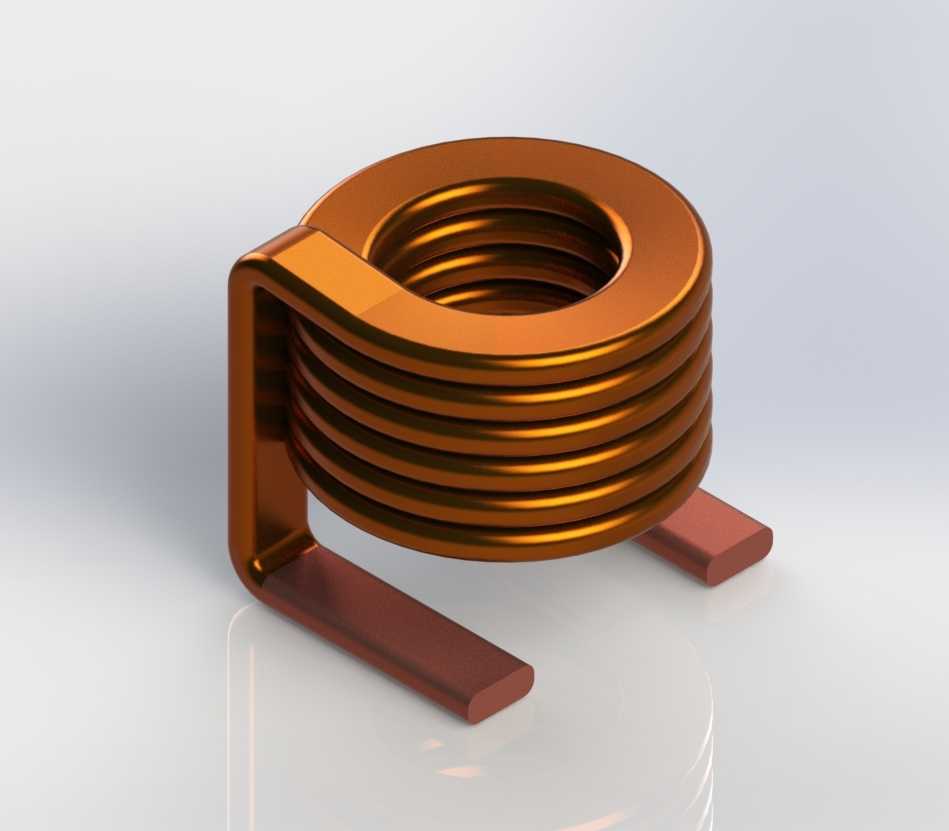

从安装边界来看，该电感采用底部两个平行扁平引脚作为SMD表贴安装结构，引脚间距、引脚伸出长度均匹配常规SMT回流焊工艺的焊盘设计要求，整体线圈外径、绕组高度、引脚折弯弧度都经过尺寸校核，安装时不需要额外预留避让空间，可直接适配标准0805、1206以上规格的焊盘布局，绕组的层间间隙经过严格控制，既避免层间距离过小导致寄生电容升高、拉低自谐振频率，也不会因间隙过大浪费安装空间。实际选型应用中，这类电感的自谐振频率是核心边界参数，不同匝数的同结构产品，电感量覆盖22nH到140nH区间，对应不同的工作电流耐受能力，小电感量版本可承受40A峰值电流，适合大电流开关电源的输出滤波，大电感量版本适配射频前端的阻抗匹配回路，在无线电收发设备、射频识别读写器、高频逆变电源中都有广泛应用。建模过程中需要重点还原扁平导线的折弯圆角、层间贴合间隙、引脚的共面度参数，这些细节直接影响后续PCB装配仿真、电磁兼容仿真的结果准确性，若忽略引脚共面度偏差，仿真得出的焊接应力、安装贴合度数据会和实际生产工况出现明显偏差，绕组的螺旋升角也需要严格匹配实际绕制工艺，避免层间距离建模失真导致寄生电容计算错误。
