罗森伯格2.92mm两孔法兰40GHz射频连接器

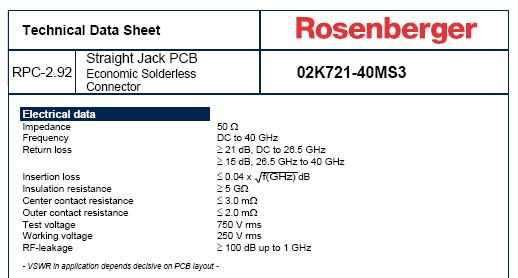

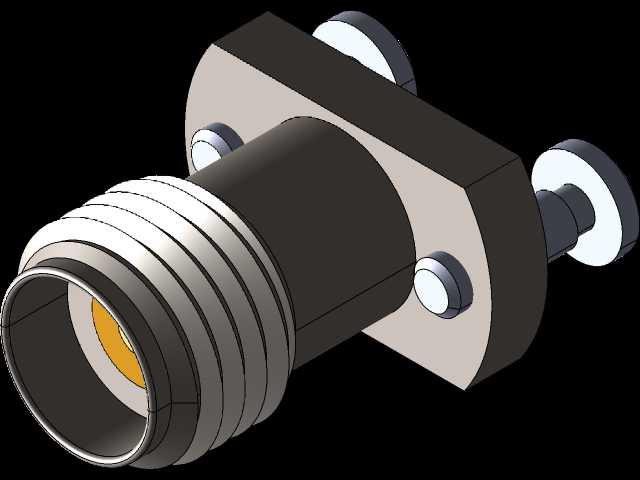

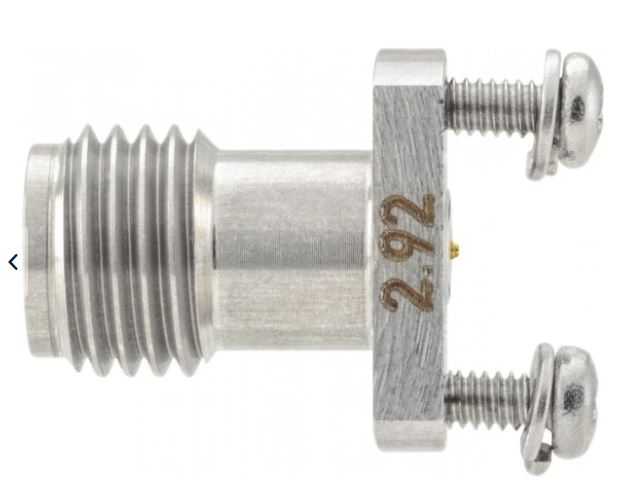

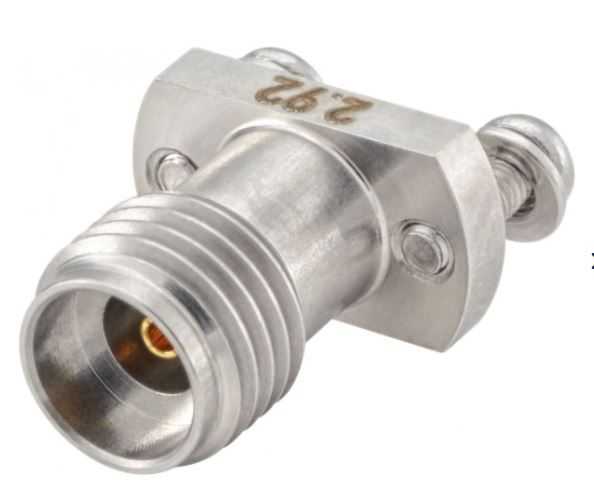

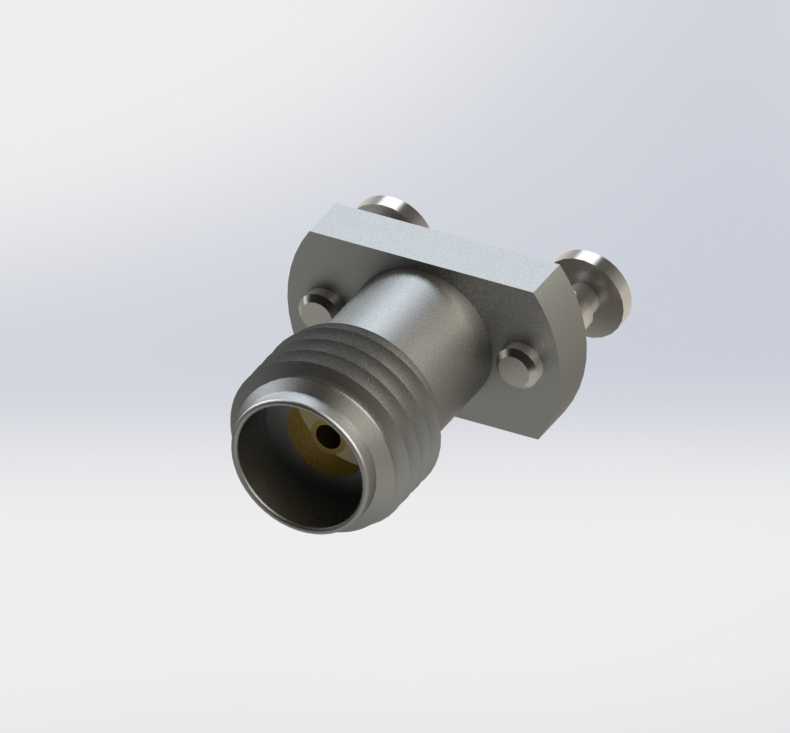

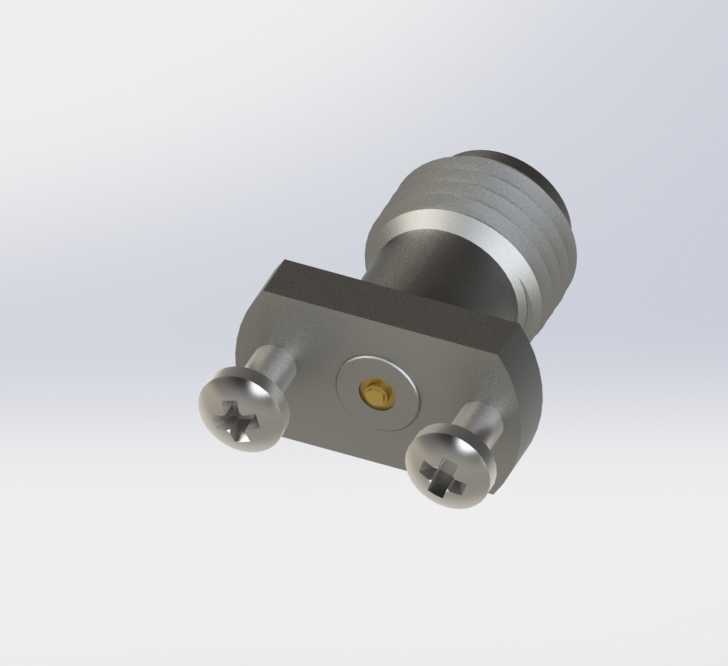

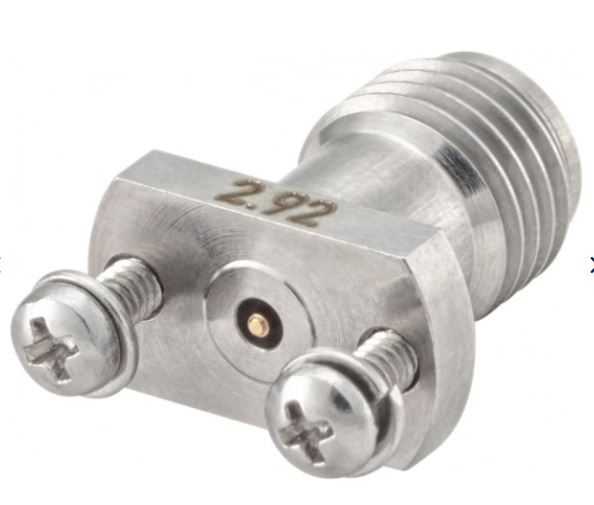

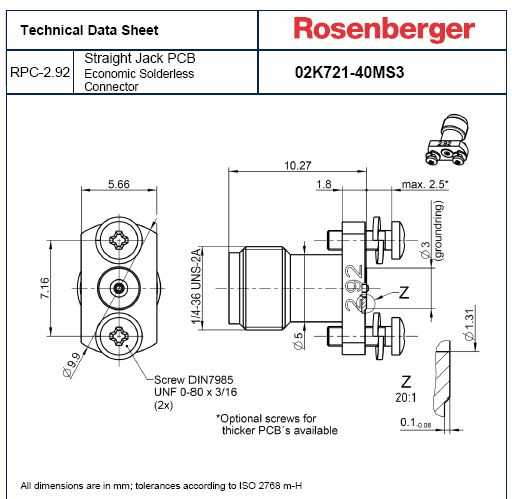

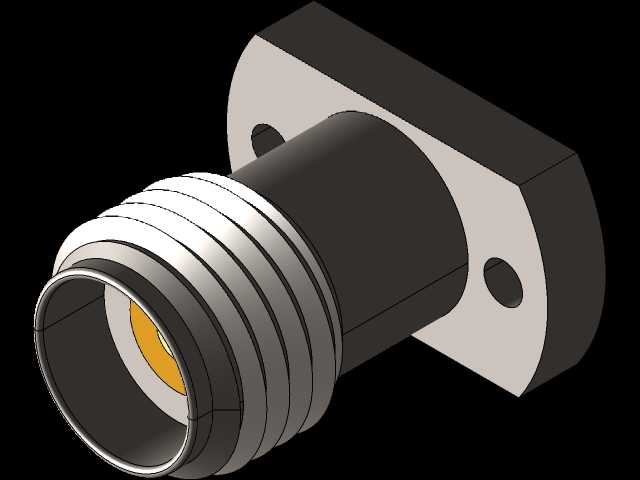

在毫米波射频测试、通信基站前端、相控阵雷达馈电网络这类对信号传输精度要求极高的场景里，同轴连接器的驻波比、插入损耗表现直接决定整套系统的性能上限，这款2.92mm接口的两孔法兰连接器，正是针对40GHz频段内的高频信号传输需求开发的适配部件。从结构设计逻辑来看，它采用标准2.92mm空气介质同轴接口，内导体接触端采用弹性插针结构，外导体的机械配合公差控制在微米级，能保证多次插拔后依然保持稳定的接触阻抗，避免信号反射带来的功率损耗与相位误差。两孔法兰的安装结构是这类板端射频连接器的典型设计，法兰盘上的两个定位安装孔与设备面板的安装位精准匹配，安装时通过两颗螺丝即可完成固定，法兰盘与设备面板贴合的端面做了平面度处理，能保证外导体与设备机壳的可靠接地，减少外部电磁干扰对传输信号的影响，同时也能避免内部信号向外辐射造成的串扰问题。接口端的螺纹锁紧结构可以和同规格的测试电缆、模块接口实现牢固连接，在振动工况下也不会出现松脱导致的信号中断。从安装边界来看，这款连接器的法兰盘厚度、插针伸出长度、接口外圆直径都严格遵循行业通用尺寸规范，在做PCB布局或者面板开孔设计时，不需要额外调整安装空间，能直接替换同规格的其他品牌同类型连接器，降低设计迭代的适配成本。它的50欧姆标准阻抗匹配，覆盖DC到40GHz的工作频段，相比普通SMA连接器，2.92mm的接口结构把工作频段提升了近一倍，能满足5G毫米波通信、毫米波雷达测试、高速射频仪器内部互联这类高频场景的使用需求。在实际选型过程中，结构工程师需要重点关注法兰安装孔的中心距、连接器插针与PCB焊盘的配合高度，避免安装时出现插针顶弯、焊接虚焊的问题，同时要注意法兰安装时的螺丝扭矩不能过大，否则会造成法兰盘变形，导致外导体配合错位，反而影响高频性能。这款连接器的直通式结构让信号传输路径尽可能短，减少了不必要的介质损耗，内部的绝缘支撑件采用低介电常数的高频材料，在保证内导体同轴度的同时，尽可能降低材料本身对高频信号的吸收损耗。在三维建模过程中，需要严格还原接口的螺纹参数、法兰安装孔位尺寸、内导体的接触端结构，这样生成的模型才能直接用于整机的装配干涉检查，也能用于后期的面板开孔、PCB封装设计，减少实际打样时的尺寸偏差问题。
