四行22字符真空荧光显示模组结构设计

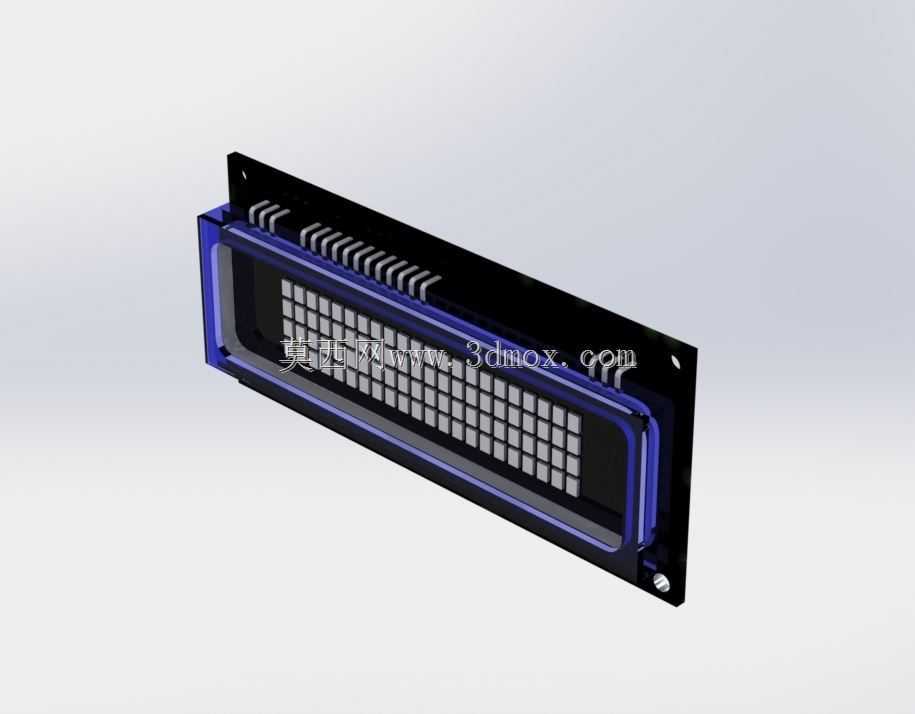

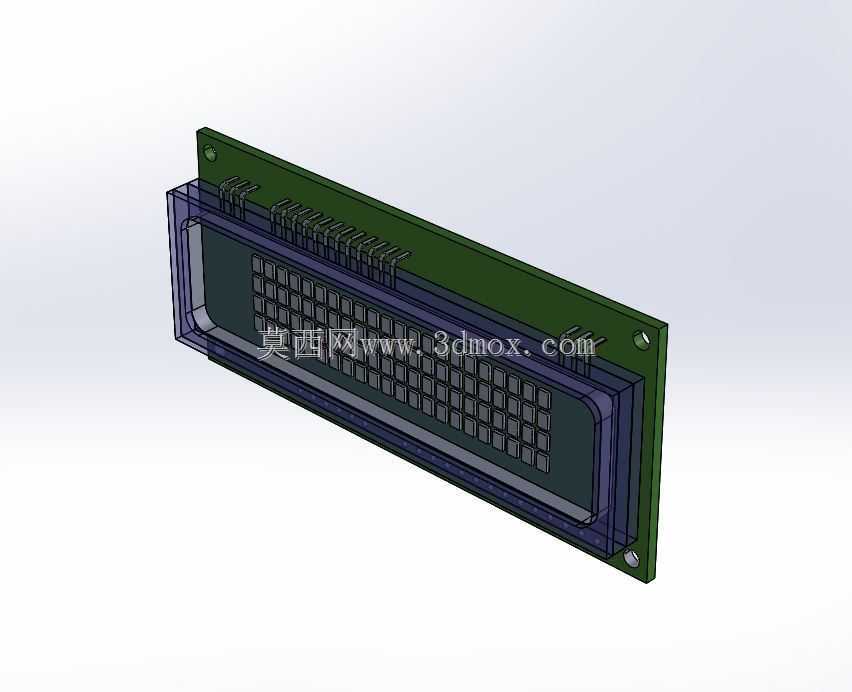

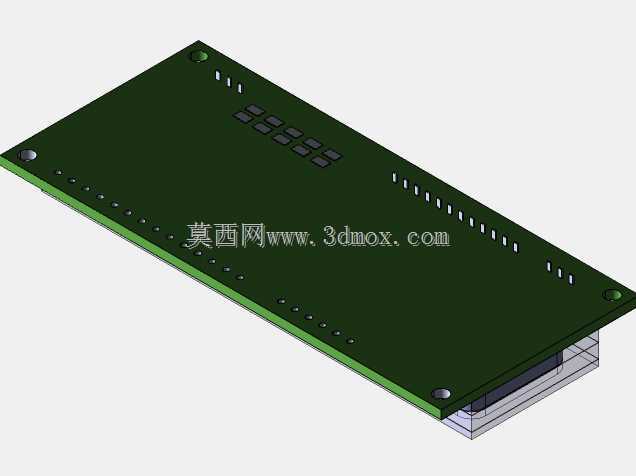

在工业控制终端、小型检测仪器、老式商用收银设备以及部分车载信息显示单元的选型过程中，真空荧光显示模组凭借自身高对比度、宽温工作、自发光无背光依赖的特性，至今仍在特定场景保有不可替代的应用优势。本次梳理的这款4行22字符规格的VFD显示单元，核心采用5×7点阵字符排布逻辑，单字符点阵间距、行间距都按照通用字符显示的行业通用规范设定，能够直接兼容主流字符显示驱动的寻址逻辑，不需要额外做字符映射的二次开发。从结构设计层面看，模组整体采用长条形薄型化壳体布局，主体显示区域被深蓝色滤光边框包裹，既可以屏蔽环境杂散光对显示对比度的干扰，也能在结构上对内部真空玻璃屏体形成边缘防护，避免装配过程中边角磕碰导致的真空封装漏气失效。模组后侧排布的直插式焊针引脚，按照标准间距排列，既可以直接插焊在对应控制主板的焊盘上，也能通过配套接插件实现可拆卸连接，适配不同设备的装配需求。安装边界上，模组两侧预留的带孔安装耳，孔位尺寸与同规格LCD字符屏的安装孔位完全兼容，设备迭代时可以直接替换原有液晶显示单元，不需要重新修改面板安装孔的加工尺寸，大幅降低老产品升级的改造成本。设计过程中重点考量了工业场景的装配公差适配，屏体与外壳之间预留了微量缓冲间隙，抵消高低温环境下不同材料热胀冷缩产生的应力，避免玻璃屏体受挤压开裂。引脚部分做了根部补强处理，避免波峰焊过程中引脚受力歪斜导致的焊接虚接问题。实际应用中，这类VFD模组在低温零下四十度到高温八十五度的环境区间内都能正常点亮显示，不会出现液晶类显示屏低温拖影、高温发黑的问题，特别适合户外作业设备、冷库温控终端、工业机床操作面板这类对环境适应性要求较高的场景。字符显示层面，内置的字符库覆盖常用ASCII字符与部分特殊符号，能够满足参数显示、状态提示、简单菜单交互的显示需求，不需要额外搭载字库芯片，简化外围驱动电路的设计复杂度。外壳的黑色哑光处理工艺，能够减少车间强光环境下的屏幕反光，操作人员在不同光照角度下都能清晰读取屏幕显示内容。
