TDK低频RFID贴片式转发器天线结构

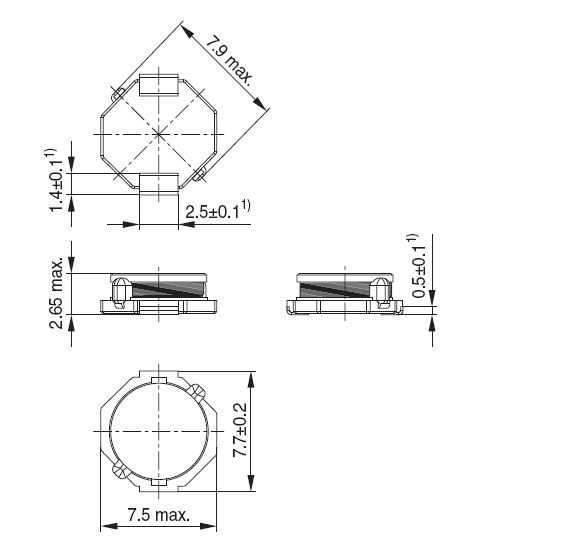

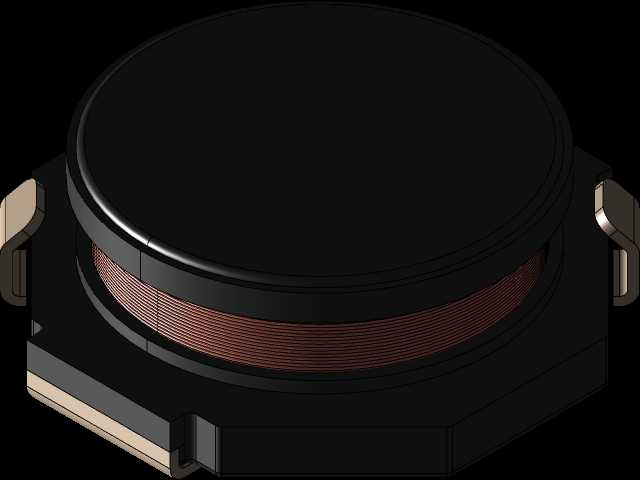

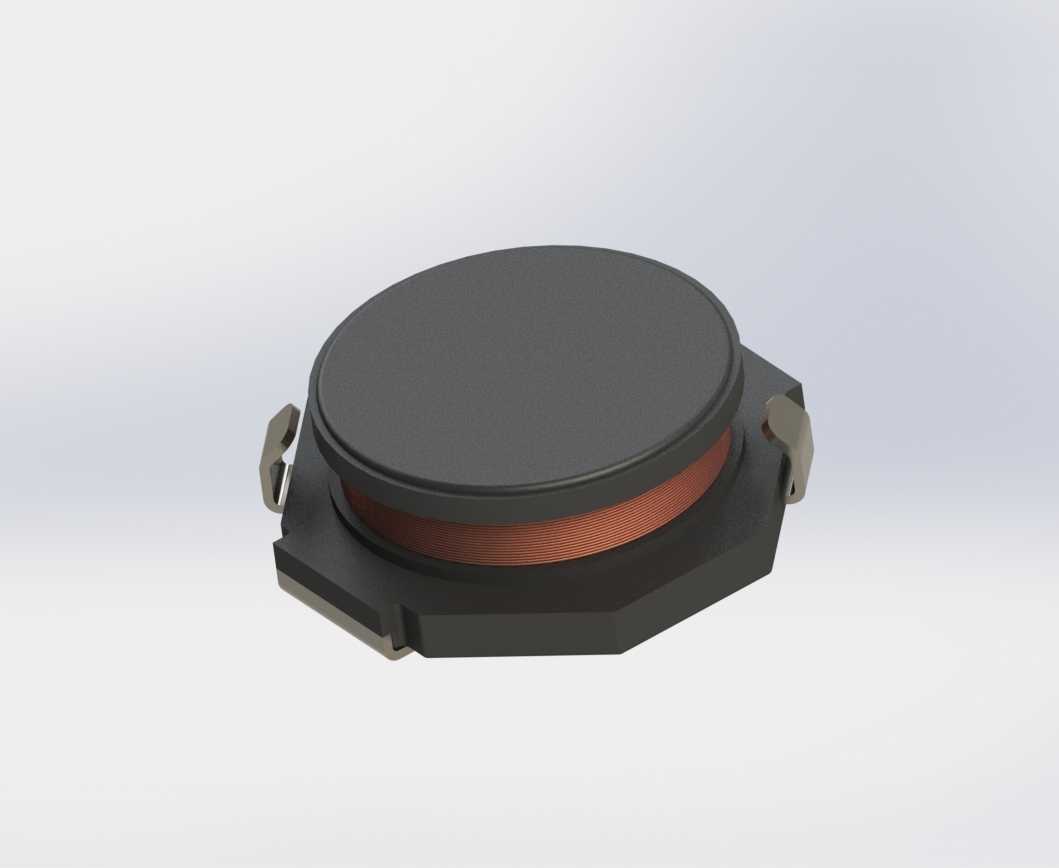

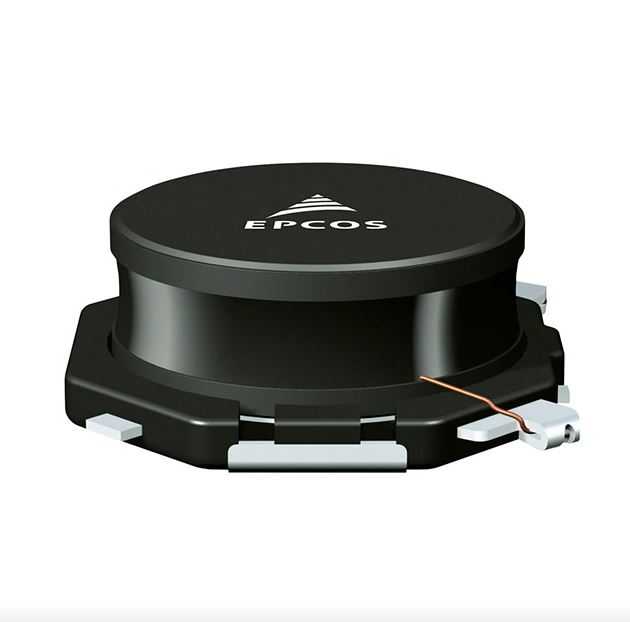

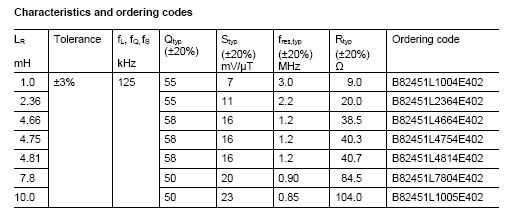

在无源RFID识别系统的硬件选型与结构适配环节，低频段转发器天线的性能直接决定了标签激励与信号接收的稳定性，这类贴片式天线常被集成在门禁读头、资产溯源标签、工业产线工位识别节点、动物植入式标识配套的读写端模块中，负责在无额外发射功率激励的状态下，捕获空间中读写器发出的低频磁场能量，同时完成回波信号的耦合传输。从结构设计逻辑来看，这款天线采用SMD表贴封装形态，八边形的基座边缘预留了两个对称的焊盘引脚，适配常规SMT回流焊工艺，不需要额外的插件固定结构，能够直接贴合在PCB板表面完成焊接，大幅降低终端设备的组装工序复杂度。基座上方的圆形磁芯外缠绕多层漆包铜线圈，线圈外侧通过绝缘封装层完成固定，既可以避免生产组装过程中线圈出现位移、散线问题，也能隔绝外界潮气、粉尘对线圈绕组的侵蚀，提升复杂工业环境下的运行可靠性。尺寸层面，该天线整体长宽高控制在7.7×7.5×2.65mm的边界内，属于小体积表贴元件，在终端设备的PCB布局阶段，不需要预留过大的安装空间，能够适配便携识别设备、小型化读写终端的紧凑内部空间要求，安装时仅需要在PCB对应位置预留匹配焊盘，不需要额外设计固定卡扣、螺丝孔位，元件底部与PCB表面贴合即可保证焊接强度。性能设计上，该天线的磁场强度灵敏度覆盖7至23mV/μT区间，能够根据实际选型需求匹配1mH至10mH区间的电感值，对应的典型Q值区间为50至58，直流电阻参数覆盖9至104欧姆，设计人员可以根据终端设备的识别距离要求、驱动电路阻抗匹配参数，选择对应参数的型号完成电路适配。在实际应用场景中，这类低频RFID天线不受金属遮挡以外的常见非金属障碍物影响，能够在仓储物流的货位标签识别、生产线工件流转定位、门禁系统的卡证信号读取、畜牧养殖的动物标识识别等场景下稳定工作，结构设计阶段就充分考虑了批量SMT生产的耐受性，能够承受常规波峰焊、回流焊的温度冲击，不会出现封装开裂、线圈移位的问题。建模过程中需要重点还原线圈的缠绕层数、磁芯的相对位置、焊盘的尺寸公差，确保导出的模型能够直接导入PCB布局软件完成干涉检查，避免结构设计阶段出现元件与周边壳体、其他元器件的空间冲突，同时可以通过模型模拟天线在壳体内部的安装位置，提前评估金属壳体对天线磁场信号的屏蔽影响，优化终端设备的天线布局位置，减少后期样机调试阶段的结构修改工作量。
