微型同轴6GHz射频插座开关结构设计

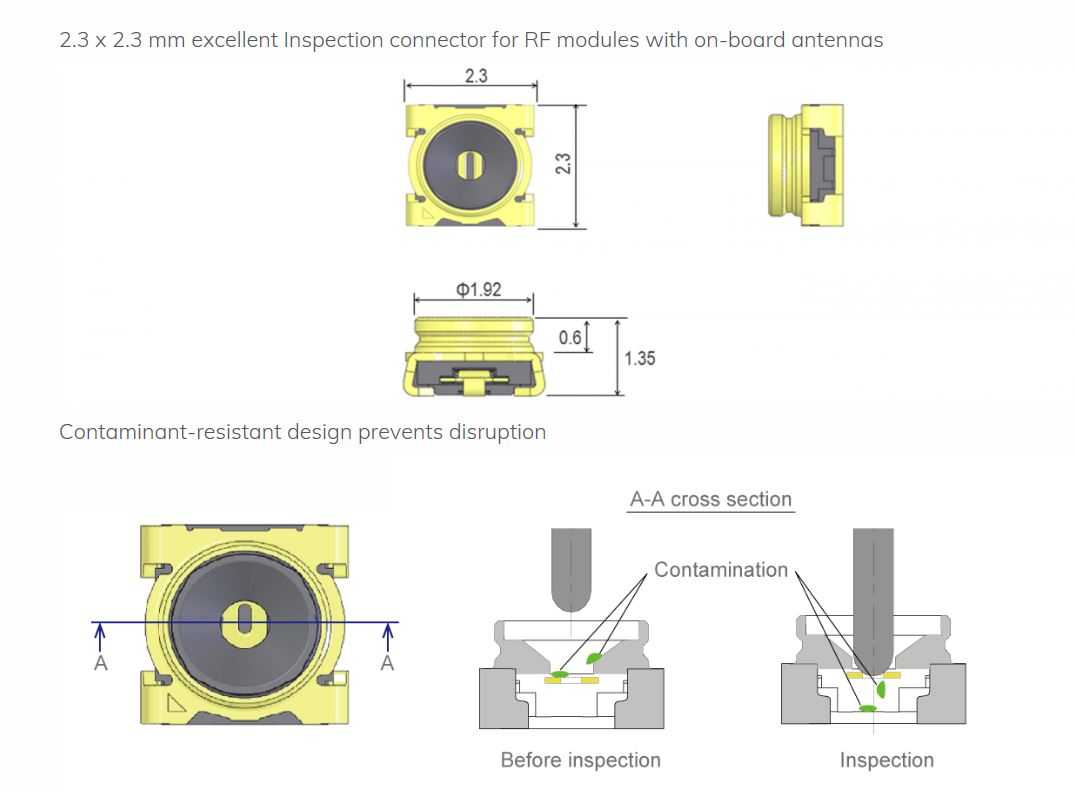

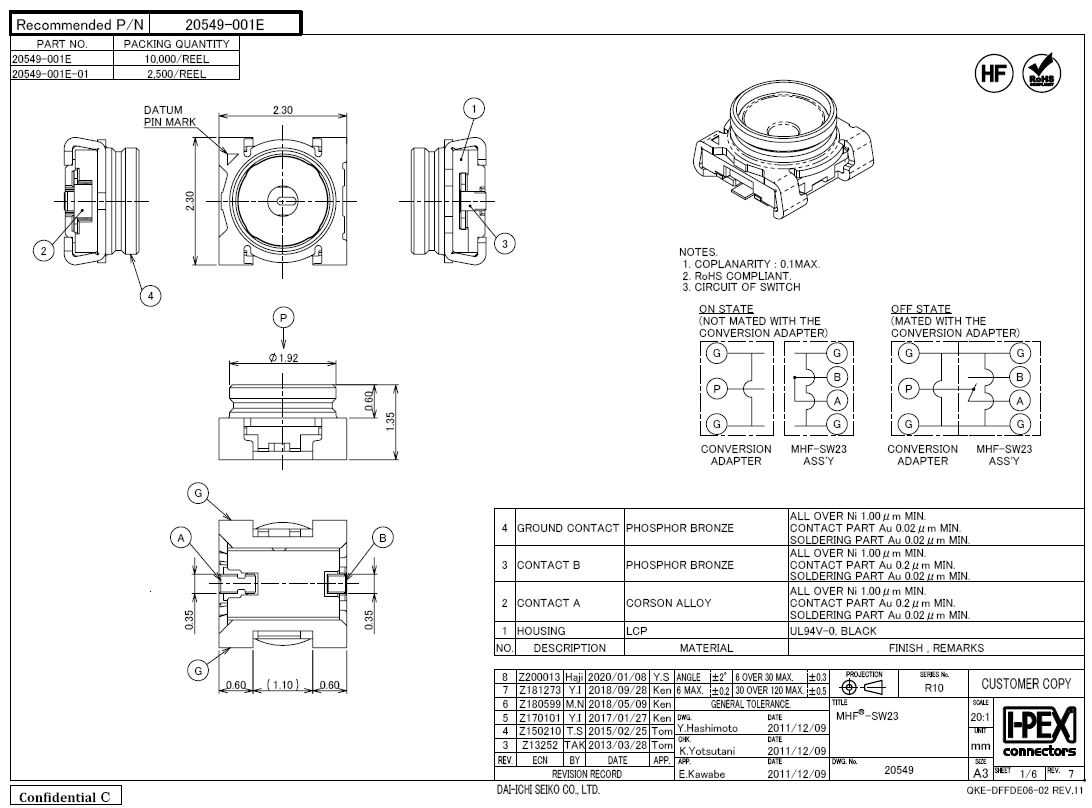

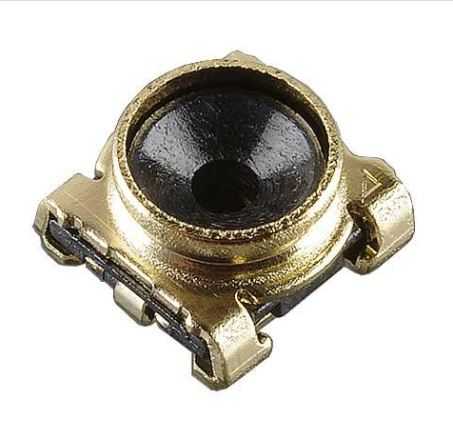

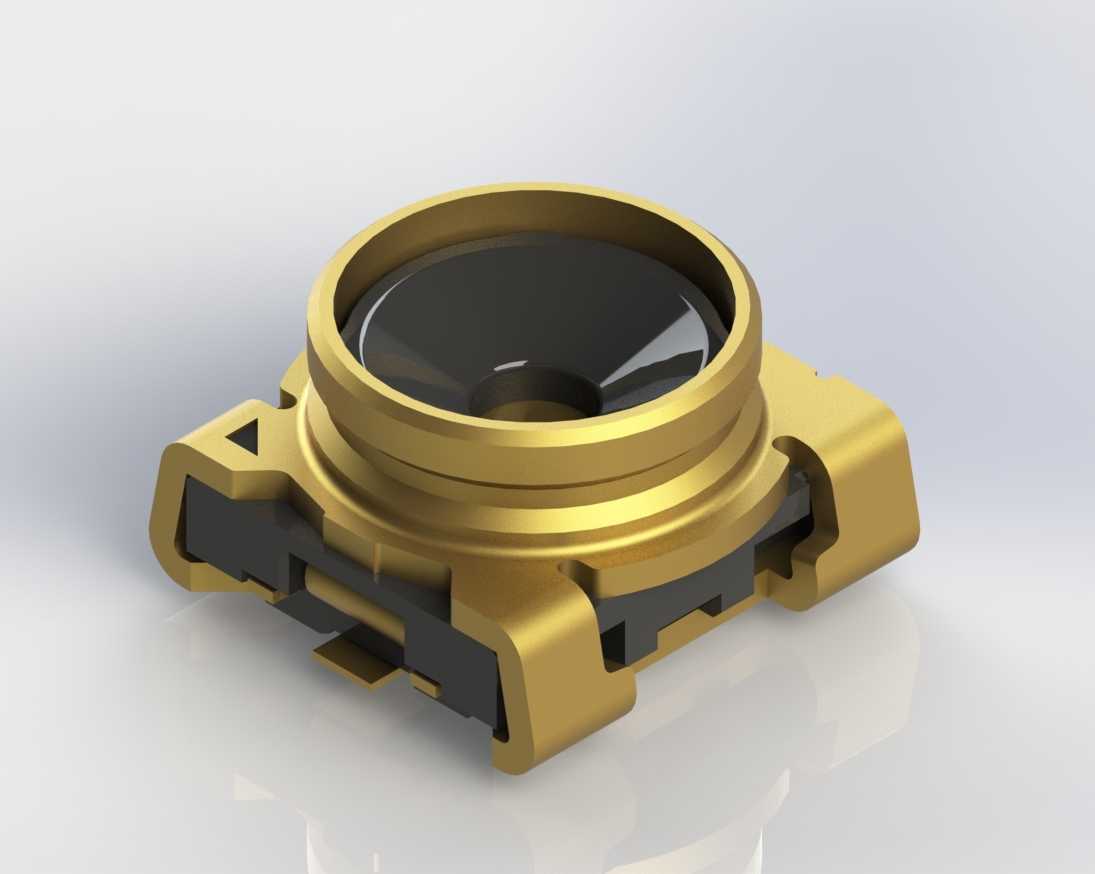

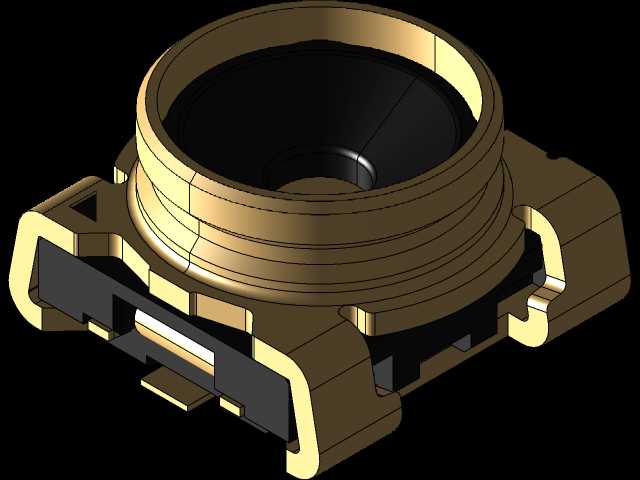

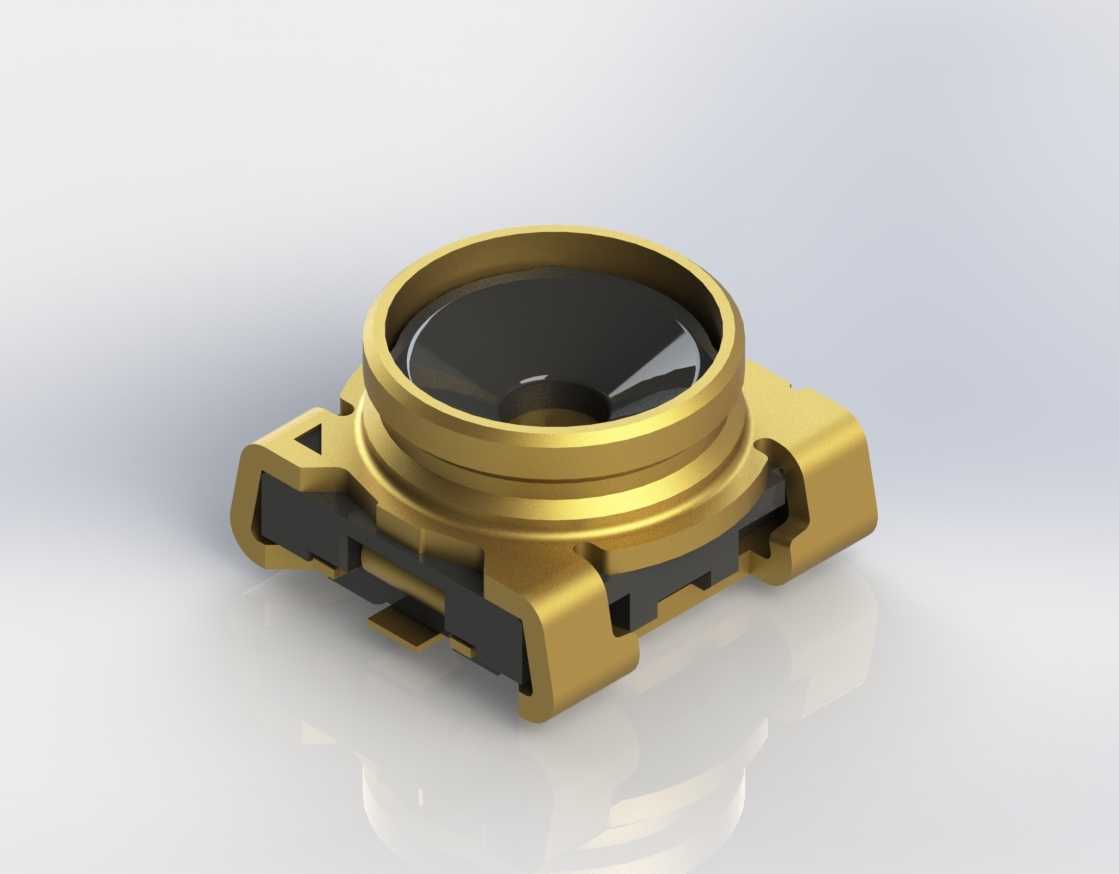

这款微型同轴射频连接部件，主要面向消费电子、小型通讯终端的内置射频链路设计场景，常见于便携智能设备、物联网终端、小型无线通信模组的板端射频连接环节，承担射频信号通断切换、同轴接头对接的核心作用。日常选型中，这类部件常被用于板载微带天线的信号回路切换，默认状态下保持常闭通路，让板载天线与射频前端保持连通，当外接同轴测试接头或者外接天线接头插入时，内部弹性接触结构会自动断开原有常闭通路，将信号链路切换至外接接头端，省去了板端额外设置跳选电阻、切换开关的布线空间，大幅简化高密度PCB板的射频链路布局。从结构设计逻辑来看，这款部件采用表贴式安装结构，底部设置对称的焊接定位引脚，适配常规SMT回流焊工艺，安装时可通过引脚与PCB焊盘的精准对位实现快速贴装，外壳基座采用耐高温绝缘材质包裹金属接触件，既保证焊接过程中结构不会受热变形，也能避免金属外壳与板上其他线路出现短路风险。上部的同轴对接端采用标准接口尺寸设计，适配同规格微型同轴接头，对接时的插入深度、接触压力都经过匹配设计，可保证6GHz频段下的信号传输阻抗连续性，减少信号反射带来的传输损耗。接触件采用弹性合金材质加工，表面做镀金处理，既保证多次插拔后的接触可靠性，也能降低接触电阻带来的信号衰减，外部金属屏蔽结构采用一体化弯折成型设计，可将内部信号传输区域完全包裹，有效降低外界电磁信号对射频链路的干扰，同时减少自身信号向外辐射带来的EMI问题。安装边界设计上，这款部件的整体外形采用方形切角结构，周边预留的焊接空间仅需满足常规表贴件的最小工艺间距即可，整体高度控制在毫米级，不会占用过多的板上垂直空间，适配超薄型消费电子的堆叠设计需求。在实际建模过程中，需要重点关注内部弹性接触臂的形变行程设计，既要保证接头插入时能可靠断开常闭触点，也要避免形变量过大导致弹性臂出现塑性变形，影响使用寿命；同时对接端的同轴尺寸公差需要严格控制，保证与公头对接时的同轴度，避免出现插接过紧、接触不良或者信号失配的问题。这类微型射频部件在设计时还需要考虑不同厂商同规格接头的兼容性，对接端口的倒角、卡扣位置都要匹配通用规范，确保不同来源的适配接头都能可靠插拔，不会出现卡滞、松脱的问题。
