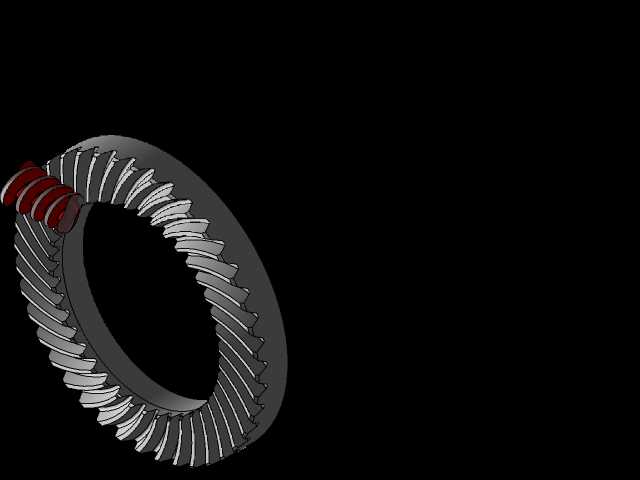

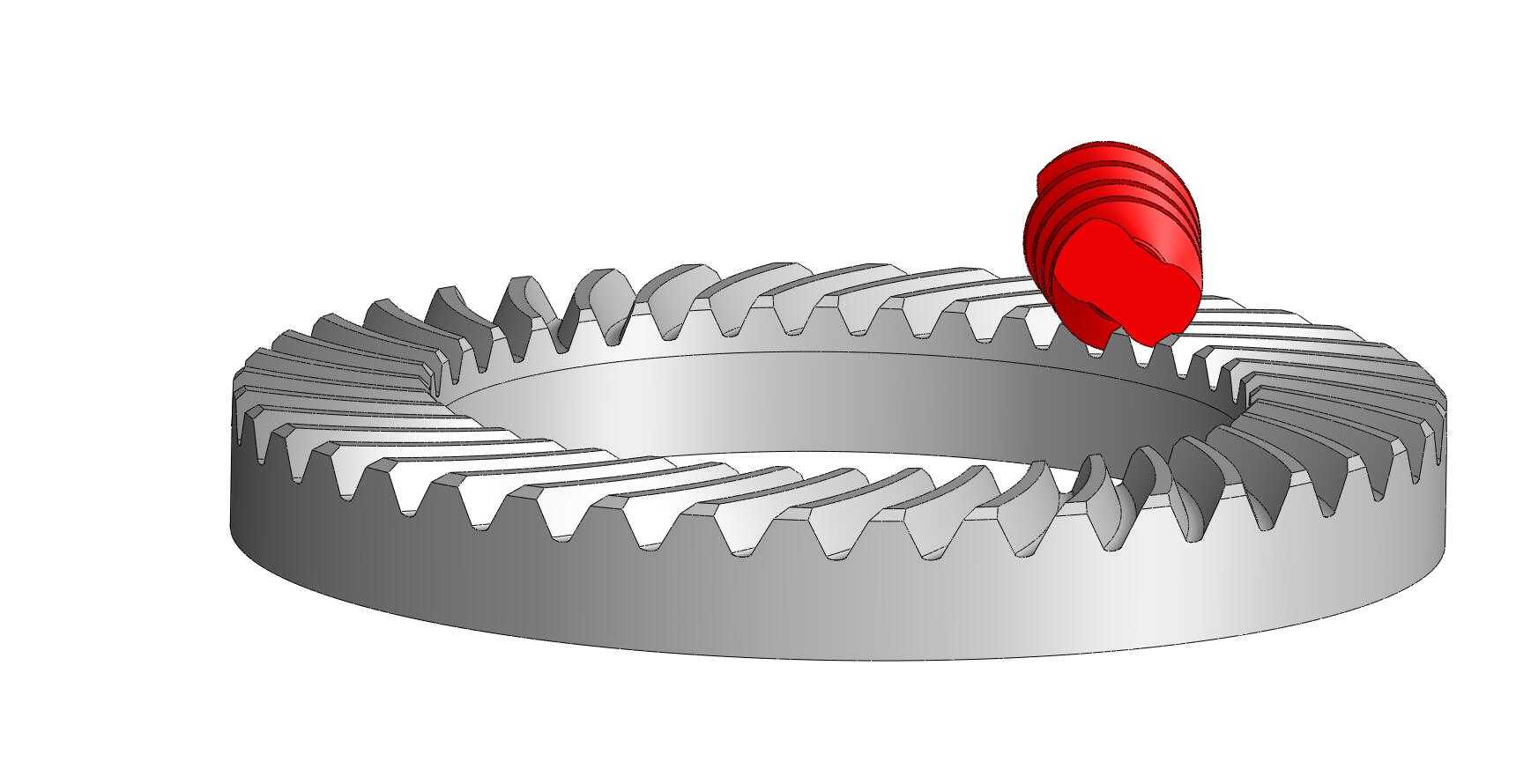

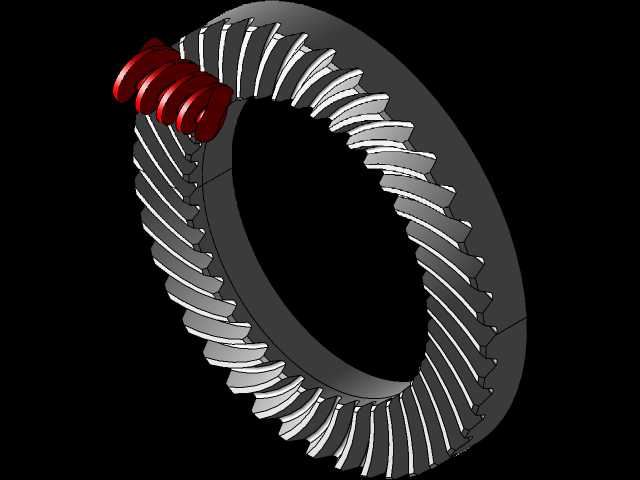

高传动比准双曲面啮合齿轮组结构

这类高传动比准双曲面齿轮组，多应用在需要大减速比、轴线空间交错布置的传动场景中，比如重载车辆的主减速单元、工业输送线的末端驱动模块、小型特种装备的动力传递结构里，相比常规螺旋锥齿轮，它能在更小的安装空间内实现更高的单级传动比，同时啮合过程中轮齿的重叠系数更高，传动平稳性更优，运行时的冲击与噪声控制表现更好。从结构设计逻辑来看，这套齿轮组的大轮为端面齿圈结构，小轮为偏置布置的锥齿结构，两者轴线存在固定的空间偏移量，这个偏移量的取值直接影响齿面接触区的位置与传动效率，设计时需要结合安装边界的空间限制、输入输出轴的载荷特性来匹配，避免出现齿顶干涉或者齿面接触偏载的问题。齿形设计上，轮齿做了针对性的轮廓修形与导程修正，每个小齿轮的齿面由工作面与啮边两个部分组成，工作面承担主要的载荷传递，啮边的结构精度直接影响啮合切入切出的平顺性，要是啮边建模精度不足，实际装配运行时很容易出现轮齿边缘应力集中，长期重载工况下会出现齿面点蚀、崩边的失效问题。安装边界方面，大齿圈的内孔为定位基准面，端面设置有对应的安装止口，可直接与设备的回转支撑座配合定位，小轮的轴颈尺寸需要匹配对应的轴承安装位，装配时需要调整小轮的轴向安装距，保证齿面接触印痕落在齿面中部区域，避免出现大端接触或者小端接触的异常啮合状态。实际应用中，这类齿轮组的润滑方式多采用飞溅润滑，齿圈的浸油深度需要控制在合理范围，既要保证啮合区有足够的润滑油膜形成，又要避免搅油损失过大带来的传动效率下降与油温升高问题。在三维建模过程中，齿面的生成需要严格按照啮合原理推导齿面方程，不能用近似的锥齿轮齿形替代，否则实际加工出来的轮齿会出现啮合卡滞、传动比波动的问题，尤其是高传动比的准双曲面齿轮，小轮的齿形曲率变化大，齿根过渡圆角的处理需要兼顾弯曲强度与啮合间隙，圆角过小会提升齿根应力集中系数，圆角过大则会减小啮合侧隙，容易出现热态下轮齿卡滞的故障。
