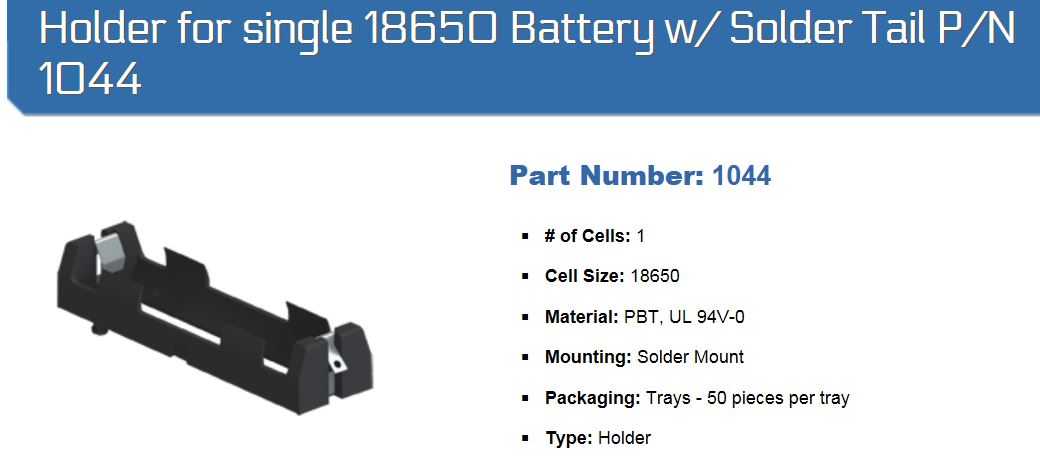

Keystone18650单电池S-Tab焊片固定支架

在消费电子、小型储能终端、便携检测设备的结构设计环节，18650圆柱电芯的可靠固定一直是结构工程师需要重点考量的细节，这款适配S-Tab焊片的单节电池支架，正是针对单电芯供电场景开发的固定结构件。从实际应用场景来看，这类单节支架常被用在手持检测仪器、小型物联网传感终端、便携照明设备、独立备用电源模块中，这类设备往往内部空间紧凑，不需要多电芯串并联的大体积支架，单节固定结构既能满足供电容量需求，也能最大化压缩结构占用空间，避免多余结构挤占PCB板、接线端子的排布位置。

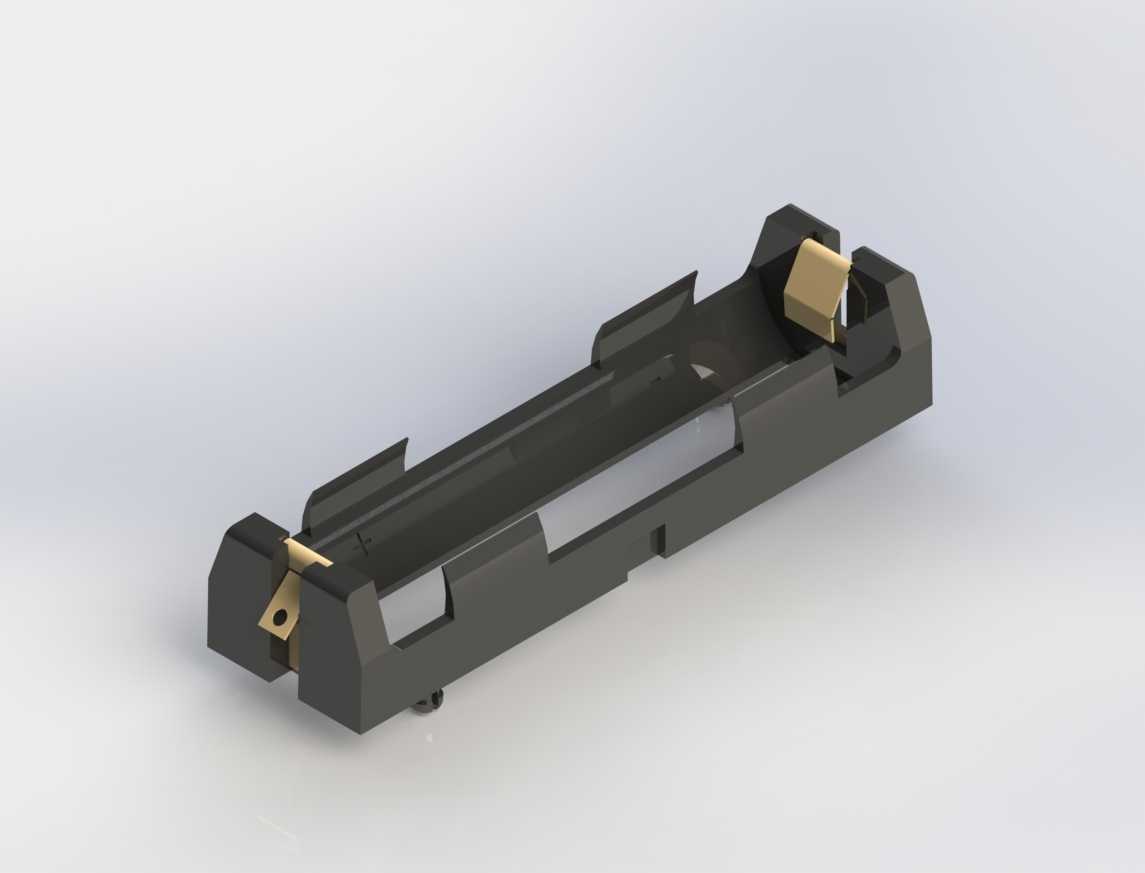

从功能特性上看，这款支架针对18mm直径、65mm长度的标准18650电芯做了适配，腔体内部的限位筋做了微倒角处理，电芯装入时不会刮蹭外层绝缘皮，两端的卡位结构刚好卡住电芯的正负极端部，配合S-Tab焊料标签的焊接位，不需要额外点胶或者绑带固定，就能避免设备在跌落、振动工况下出现电芯移位、焊点脱开的问题。两端的焊片位置做了沉台设计，焊脚伸出长度刚好匹配常规PCB板的焊接通孔，波峰焊或者手工焊接时都能保证焊锡浸润充分，不会出现虚焊、焊盘脱落的问题。

设计思路上，这款支架没有采用全包覆的腔体结构，而是在侧壁开设了通长的镂空槽，一方面可以减少注塑原料的用量，降低单件生产成本，另一方面能给电芯工作时留出足够的散热空间，避免长时间大电流放电时热量在封闭腔体内积聚，加速电芯老化。支架底部设置了两个小型定位柱，对应PCB板上的定位孔，组装时可以先将支架插装在PCB上预固定，再完成焊片焊接，不需要额外的治具夹持，能有效提升产线组装效率。

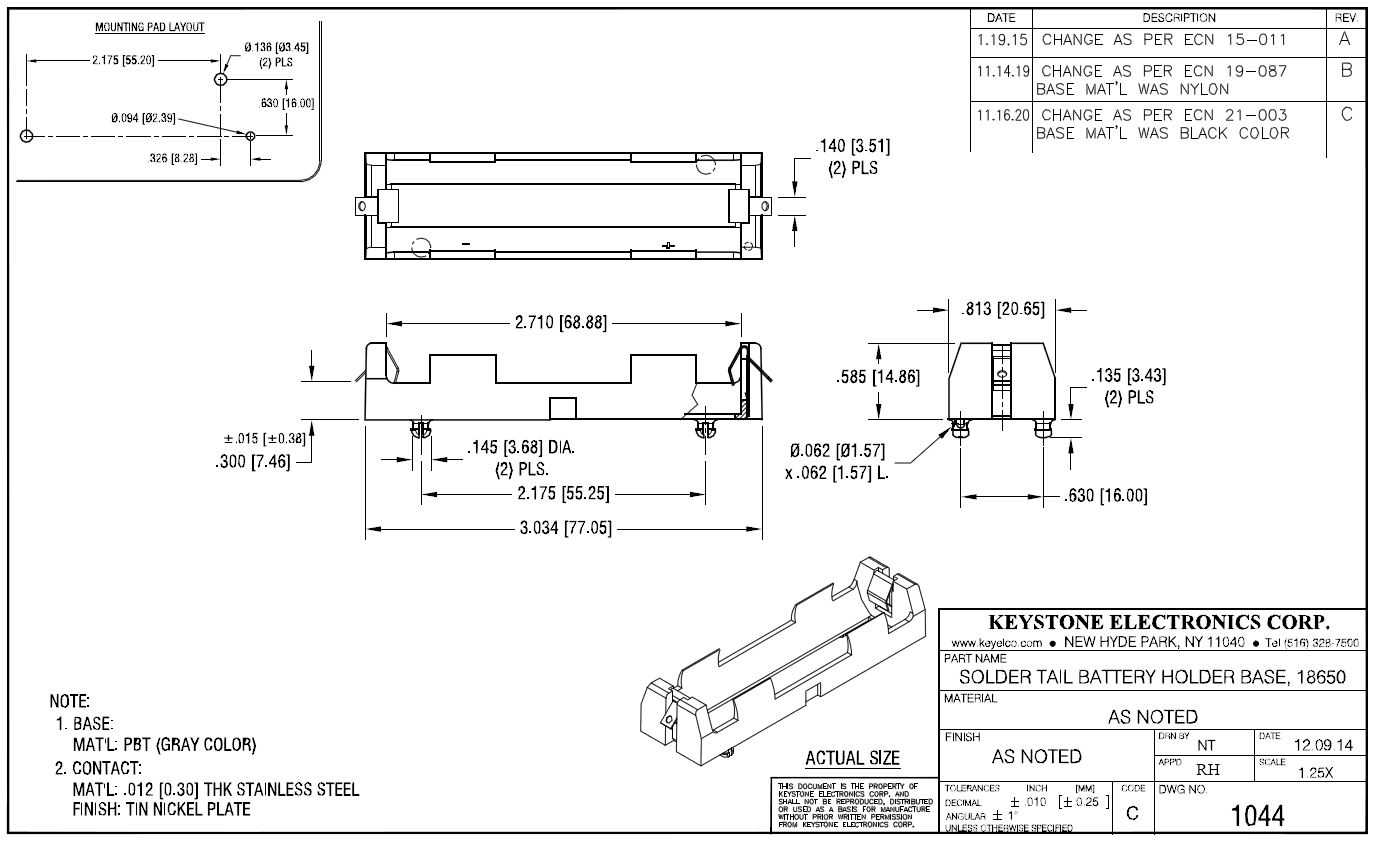

从安装边界来看，支架整体的长宽高尺寸完全围绕单节18650电芯的轮廓做了最小化设计，两端焊片的中心距与电芯极耳间距完全匹配，安装时不需要额外调整位置，支架侧壁的卡扣结构可以在多组并排使用时互相卡合，方便后续扩展多电芯固定方案，不需要重新开模定制多联支架，能有效缩短小批量设备的开发周期。支架的绝缘材质选型也适配电子设备的安规要求，表面电阻满足绝缘防护标准，不会出现电芯与壳体短路的风险。
