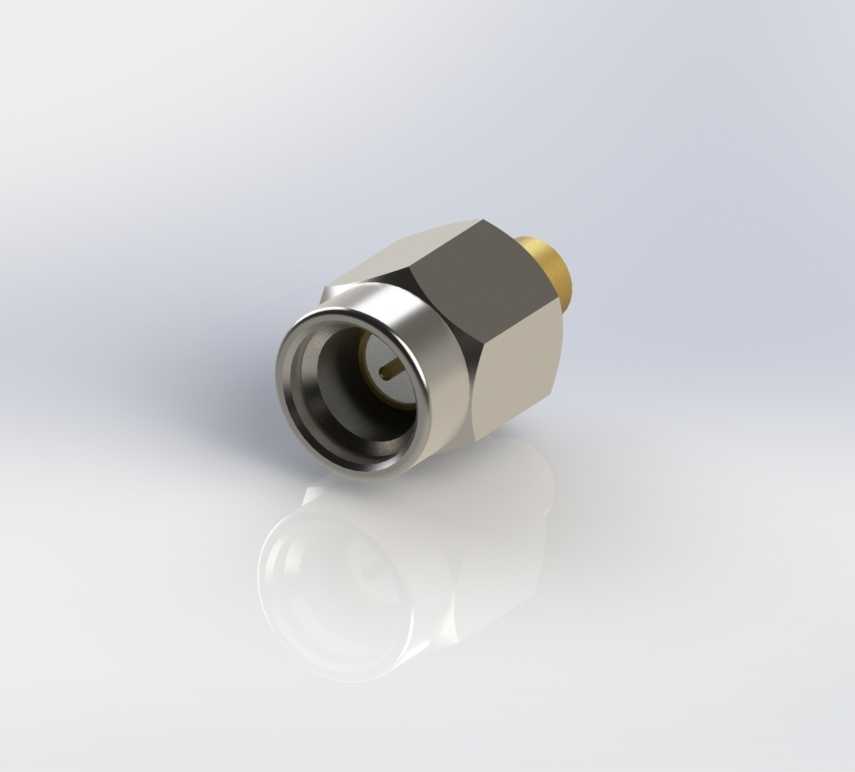

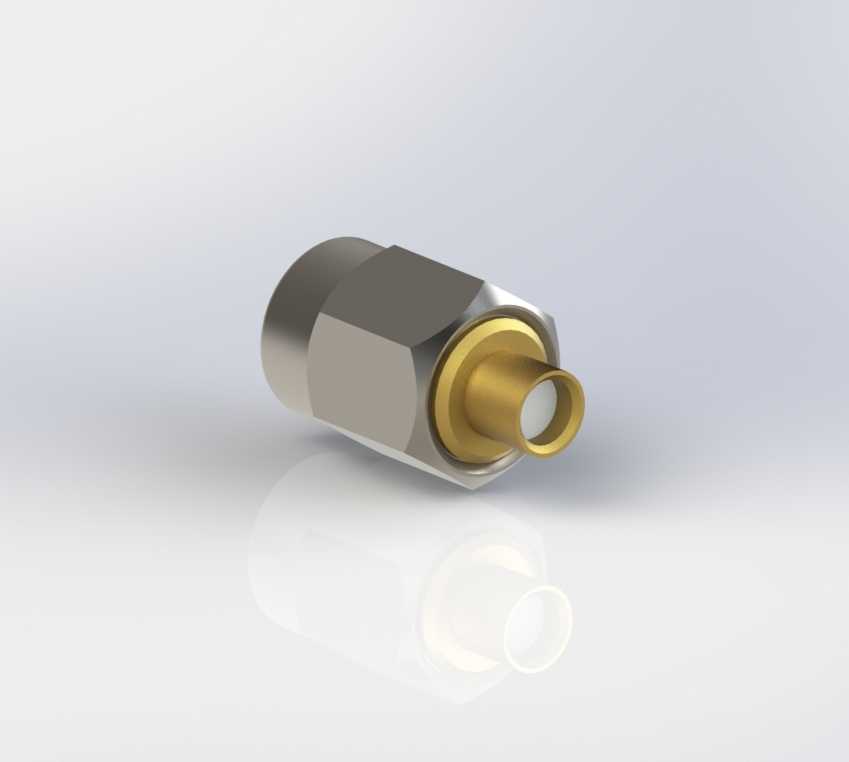

TE38GHz超级SSMA射频同轴插头结构模型

在5G通信基站射频前端、毫米波测试设备、Ka频段卫星通信终端的信号传输链路搭建中，这类高频同轴插头是保障信号低损耗传输的核心互连部件，区别于常规27GHz频段覆盖的普通SSMA连接器，该款插头的工作频段可拓展至近40GHz的Ka频段范围，能够适配更高带宽的通信信号传输需求，其接口尺寸与性能参数和2.92mm同轴连接器相近，可实现同规格接口的互连兼容，接口合规性满足MIL-STD-348军用标准要求，可在严苛的户外通信设备、机载通信终端场景下保持稳定的信号传输性能。从结构设计层面来看，该插头采用六角拧动主体加插合端、焊接端的三段式布局，六角主体的对边尺寸符合标准射频连接器的工装拧动要求，可配合标准开口扳手实现可靠的扭矩锁紧，避免插合后出现松动导致的信号驻波比异常；插合端的内导体采用开槽弹性接触结构，外导体为精密车削的金属壳体，配合端面的定位台阶，可保证插合时内外导体的同轴度控制在微米级，降低信号反射损耗；尾部的焊接端预留了标准半刚性电缆的焊接空间，可适配常用规格的射频同轴电缆压接或焊接装配，安装时需保证电缆外导体与插头壳体的可靠接触，避免出现屏蔽效能下降的问题。建模过程中需要重点关注插合界面的尺寸公差配合，内导体的伸出长度、外导体的插合深度直接影响高频段的信号传输性能，建模时需严格对应接口标准的尺寸要求，同时要还原六角主体的棱角过渡、尾部镀金接触端的材质区分、壳体表面的金属处理质感，保证模型在装配仿真、结构干涉检查时能够准确还原实际产品的安装边界，该插头的整体轴向长度控制在紧凑型尺寸范围内，可适配高密度排布的射频端口阵列，不会出现相邻连接器的安装干涉问题，在通信设备的射频链路布局仿真中，可直接调用该模型进行端口位置排布、装配空间校验，提前规避实际生产中可能出现的连接器与周边结构件干涉、电缆弯折半径不足等问题。实际选型应用中，这类高频连接器的性能一致性直接影响整个射频系统的信号质量，建模时还原的结构细节可帮助结构工程师快速评估连接器在设备内部的走线空间、装配顺序，不需要反复核对实物样品的尺寸参数，大幅缩短射频前端结构的设计迭代周期。
