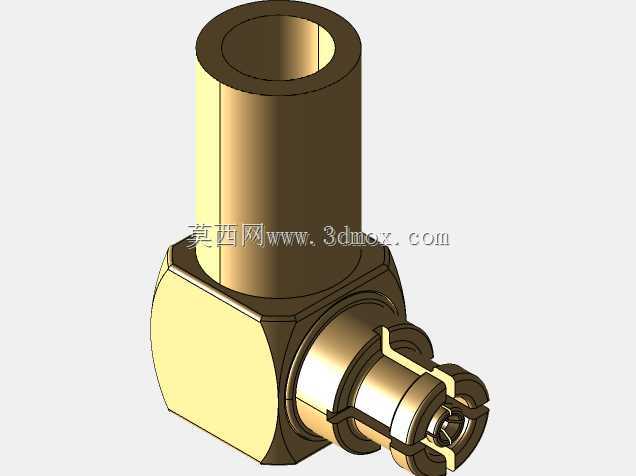

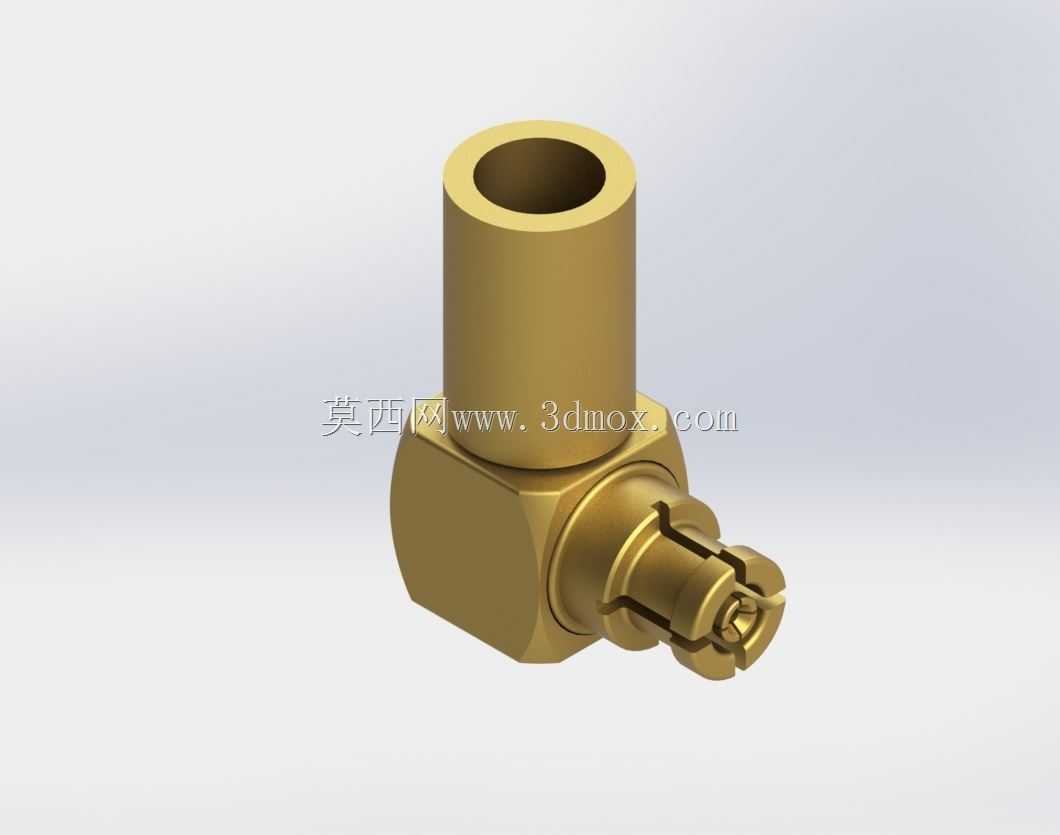

65GHz迷你SMP直角弯式射频同轴连接器插头

这款弯式射频同轴连接器主要面向高频信号传输场景，在毫米波通信、测试测量设备、航空航天机载电子系统、相控阵雷达射频前端等领域有着广泛应用，能够在紧凑的设备内部空间里完成射频信号的90度转向传输，避免同轴电缆过度弯折带来的驻波比升高、信号损耗增大问题。从结构设计来看，产品采用全止动锁紧结构，插合到位后可实现可靠的机械固定，在存在振动、冲击的工况下也不会出现松脱移位，保证信号链路的连接稳定性。接口端适配50欧姆阻抗的柔性同轴电缆，可兼容RG196 AU、RG178 AU这类细径射频线缆，焊接装配时尾部的套筒结构能够完整包裹线缆外导体，保证屏蔽连续性，降低外界电磁干扰对传输信号的影响，同时也能减少内部信号向外辐射产生的电磁泄漏。直角转弯的结构设计充分考虑了狭小舱体内的布线需求，当设备内部射频板卡垂直于线缆走线方向布置时，直式连接器会占用过多的出线空间，甚至会因为线缆弯折半径不足导致线芯断裂，这款弯式插头的转弯处采用圆弧过渡结构，既保证了内部导体的阻抗连续性，将65GHz工作频段内的信号反射控制在极低水平，也能让线缆出线方向平行于安装面，大幅压缩安装所需的垂直空间。建模过程中严格还原了产品的安装边界尺寸，插合端的接口尺寸符合迷你SMP也就是MSMP接口的标准规范，可与同规格的板端插座实现无干涉适配，锁紧结构的卡槽位置、六角拧动面的对边尺寸都按照实物参数还原，结构设计人员在进行整机布线仿真、装配干涉检查时，可以直接调用该模型完成布局验证，不需要反复测量实物尺寸调整装配间隙。产品外壳采用黄铜镀金工艺，建模时还原了金属件的棱角与表面质感，内部的介质支撑、内导体接触爪结构都做了完整还原，能够清晰展示连接器的内部装配关系，方便设计人员理解其锁紧与信号传输原理，在进行射频链路的结构设计时，可直接参考该模型的尺寸预留安装位置，避免出现安装空间不足、接口不匹配的问题。
