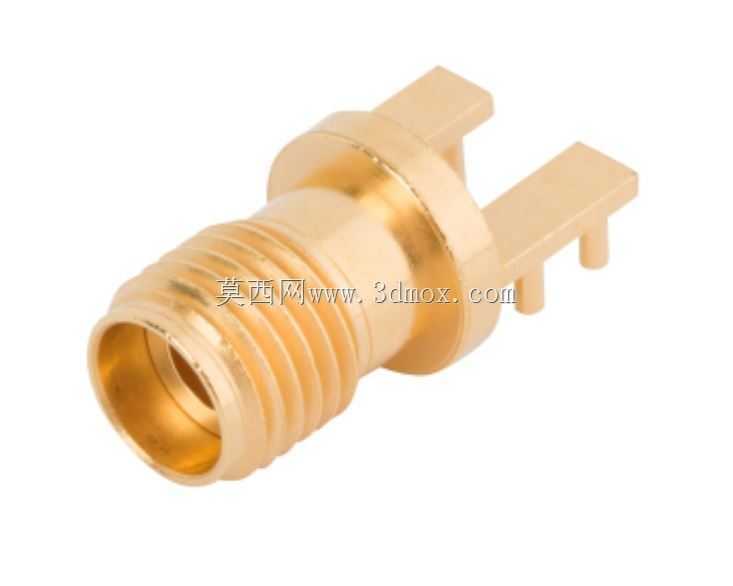

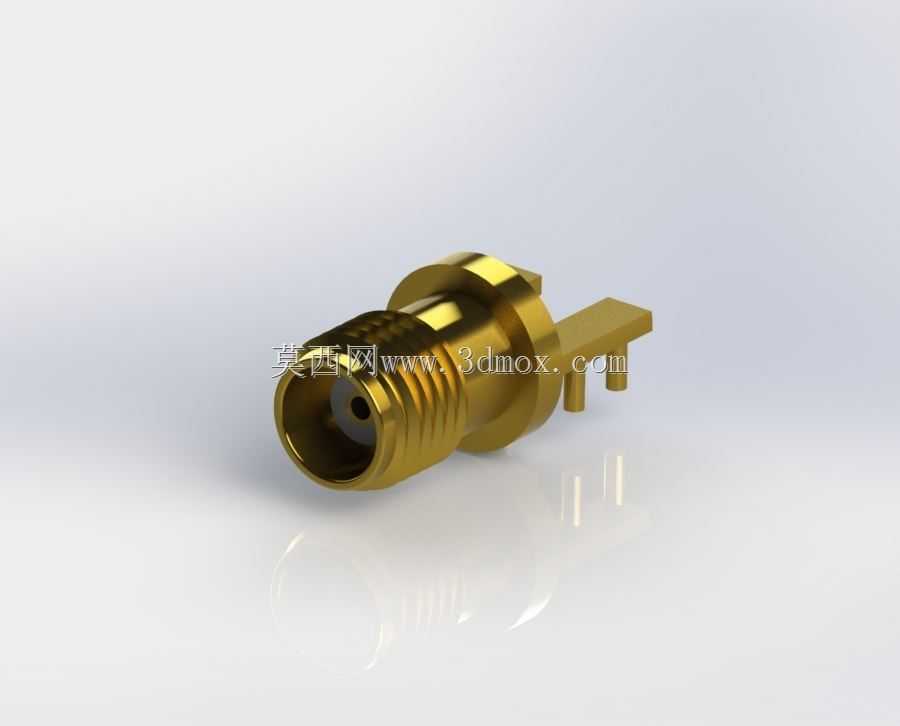

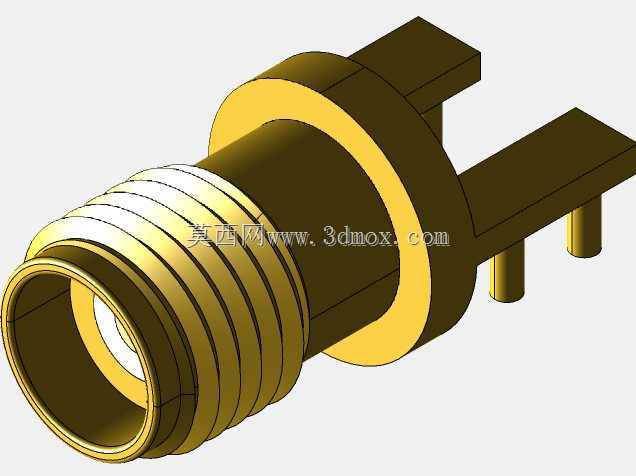

2.92mm凹形四支脚PCB边缘发射连接器

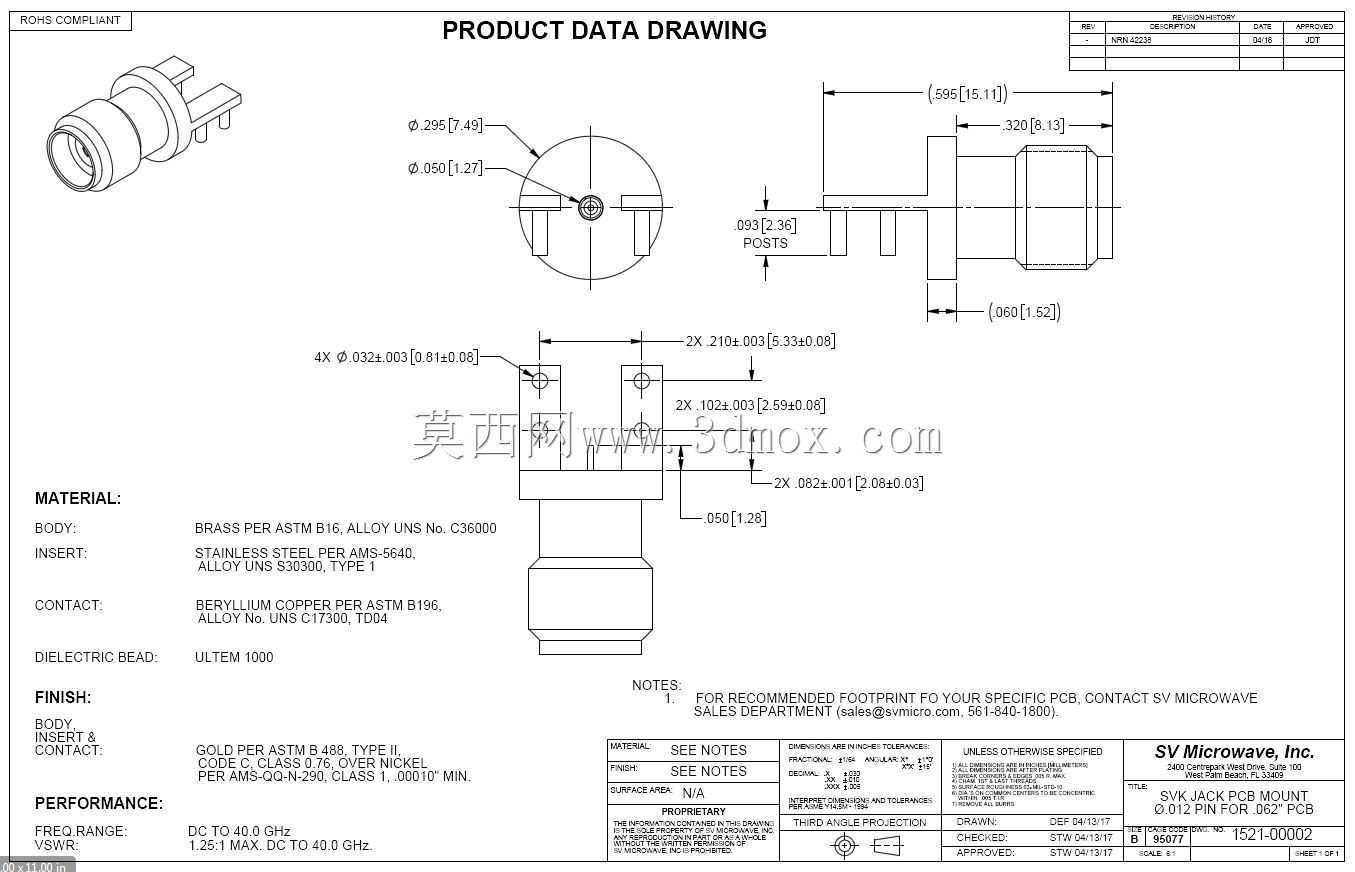

这款射频同轴连接器主要面向高频微波电路场景设计，可直接贴装在PCB板边缘位置，实现射频信号从板级电路到同轴传输线的低损耗过渡，常见于微波测试仪器、毫米波通信设备、高速射频前端模块的板卡互联环节，在5G毫米波通信、卫星通信地面终端、高精度雷达射频板的信号端口设计中应用广泛，能够在高密度板卡布局中节省板面安装空间，避免传统侧装连接器占用过多PCB走线区域的问题。产品采用凹形接口设计，适配标准2.92mm公头同轴接头，四个支脚为安装定位结构，在SMT回流焊过程中可直接卡入PCB对应定位孔，焊接时能够保证连接器与PCB板面的垂直度，避免焊接偏移导致的信号端口错位，同时支脚与PCB焊盘焊接后可提供足够的机械固定强度，承受常规的接头插拔冲击力，不会出现连接器从板边脱落的问题。设计阶段重点考量了高频信号传输的阻抗连续性，连接器内部的导体过渡段采用渐变阻抗匹配结构，从PCB微带线的特性阻抗平滑过渡到同轴端口的50Ω标准阻抗，能够在40GHz工作带宽内将回波损耗控制在较低水平，减少信号反射带来的传输损耗，适配50%损耗点对应3dB带宽的高频信号传输需求。外形尺寸上，同轴接口的中心轴线与PCB板面保持平行，安装后连接器主体突出PCB板边的长度控制在紧凑范围内，不会与相邻板卡或者机箱结构产生干涉，四个支脚的间距按照常规高频PCB的安装孔位规范设计，可直接适配厚度1.6mm、2.0mm的标准射频板材，安装时不需要额外在PCB上开设异形避让槽，仅需按照引脚位置设计对应的焊盘与定位孔即可完成布局。法兰结构位于连接器主体与PCB贴合的位置，焊接后法兰底面与PCB板面紧密贴合，既可以增强焊接后的机械稳定性，也能够减少信号传输过程中的电磁泄漏，降低相邻射频链路之间的串扰干扰，在多通道密集排布的射频板卡上，这种贴边安装的结构可以让多个同类型连接器并排布置，通道间距可压缩到最小设计值，提升板卡的集成度。
