共面波导馈电双缺口菱形贴片微带天线结构

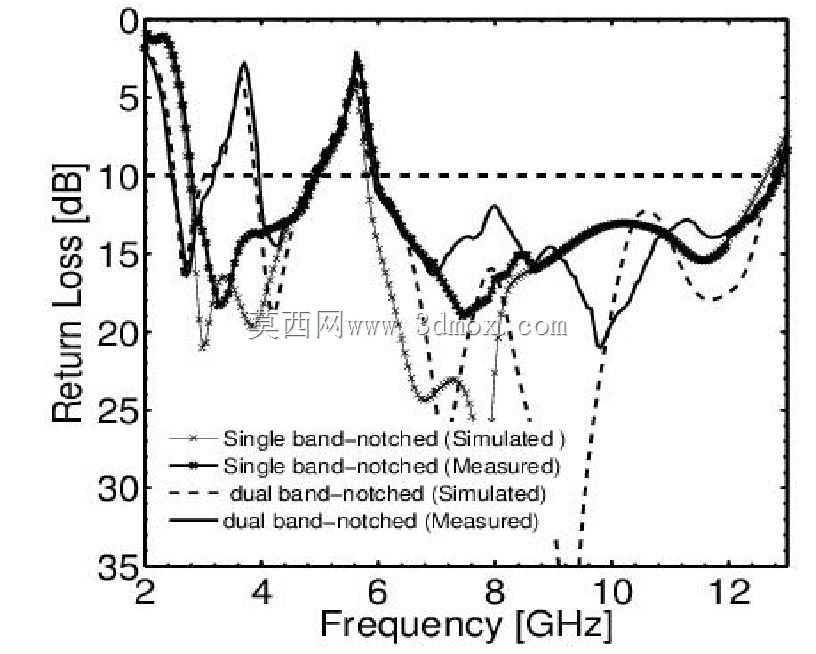

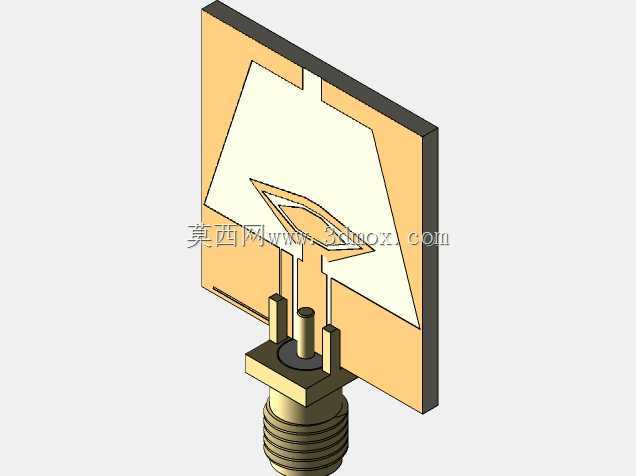

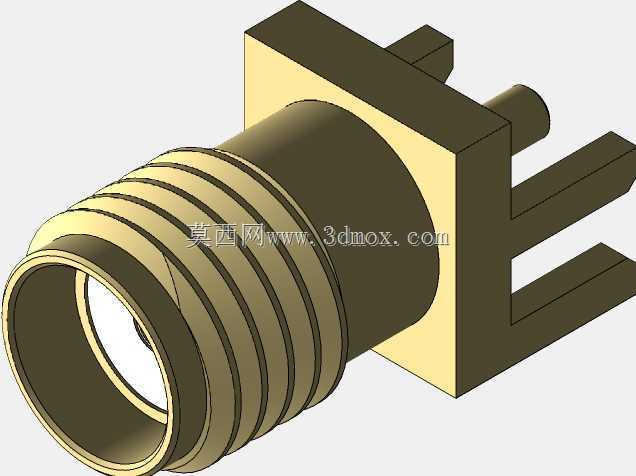

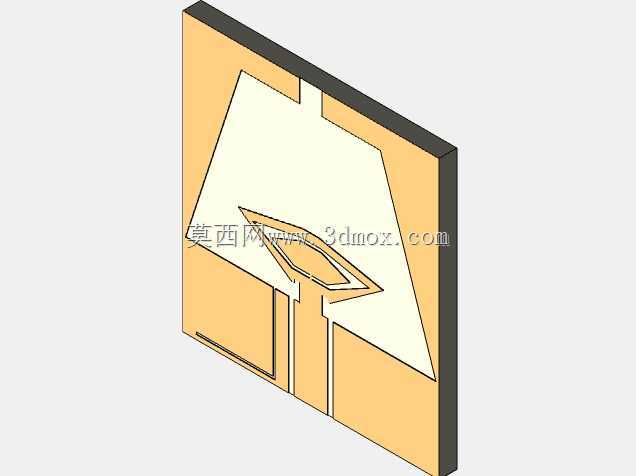

这款微带天线结构主要面向短距离无线通信、射频信号收发场景，可集成在便携无线终端、小型传感节点、室内信号覆盖补点设备中，承担特定频段的电磁波发射与接收功能，适配对安装空间有严格限制的紧凑型电子设备布局需求。从结构设计逻辑来看，采用共面波导馈电形式，馈电结构与辐射贴片布置在介质基板同一侧，无需在基板上加工金属化过孔，既降低了加工环节的工艺复杂度，也能减少过孔带来的阻抗不连续问题，保证信号传输路径的阻抗一致性。辐射贴片采用菱形切角加双缺口的构型，通过在菱形贴片边缘开设对称缺口，调整贴片表面的电流分布路径，拉长有效电流路径长度，在不增大基板整体尺寸的前提下拓展工作带宽，覆盖双频段的信号收发需求，同时菱形贴片的斜边结构能够优化辐射方向图的不圆度，减少信号覆盖的死角区域。安装端采用标准SMA同轴接头作为馈电接口，接头的外导体与基板上的共面波导接地层可靠焊接，内导体穿过基板预留的安装孔与辐射贴片的馈电点直接连接，接头的法兰盘可通过螺丝固定在设备壳体的安装位上，安装时需保证接头端面与设备壳体表面贴合，避免出现安装间隙导致的信号泄漏。介质基板采用常规FR-4环氧板材，整体厚度控制在1.6mm，基板外形为矩形，边缘预留0.5mm的工艺夹持边，方便SMT贴片加工时的设备定位，辐射贴片与接地层的铜箔厚度为35μm，满足常规PCB加工的工艺公差要求。接地层布置在辐射贴片的两侧，与馈电微带线保持固定间距，通过调整接地层与馈线的间隙宽度，将馈电端口的特性阻抗控制在50Ω，与同轴接头的阻抗完全匹配，减少端口处的信号反射。实际装配时需注意馈电内导体与贴片的焊接点不能出现虚焊、堆锡问题，焊接点的焊锡量要控制在刚好覆盖连接区域即可，多余的焊锡会改变馈电点的局部阻抗，导致天线的谐振频率偏移，影响实际使用效果。该结构的整体安装边界紧凑，不需要额外的金属反射背板，可直接贴装在设备内部的塑料支撑柱上，周围3mm范围内避免布置金属结构件，防止金属遮挡对天线辐射效率造成影响。
