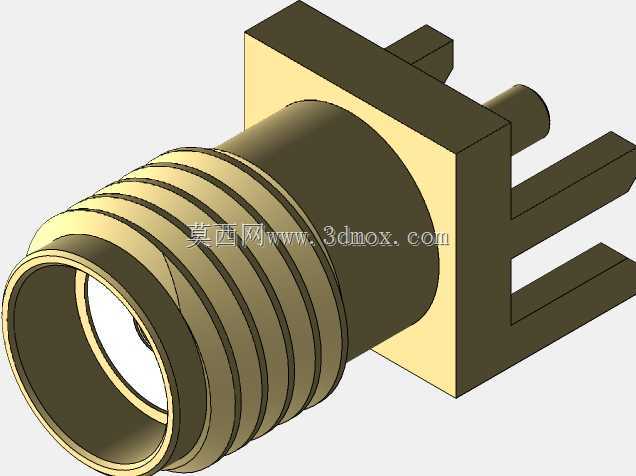

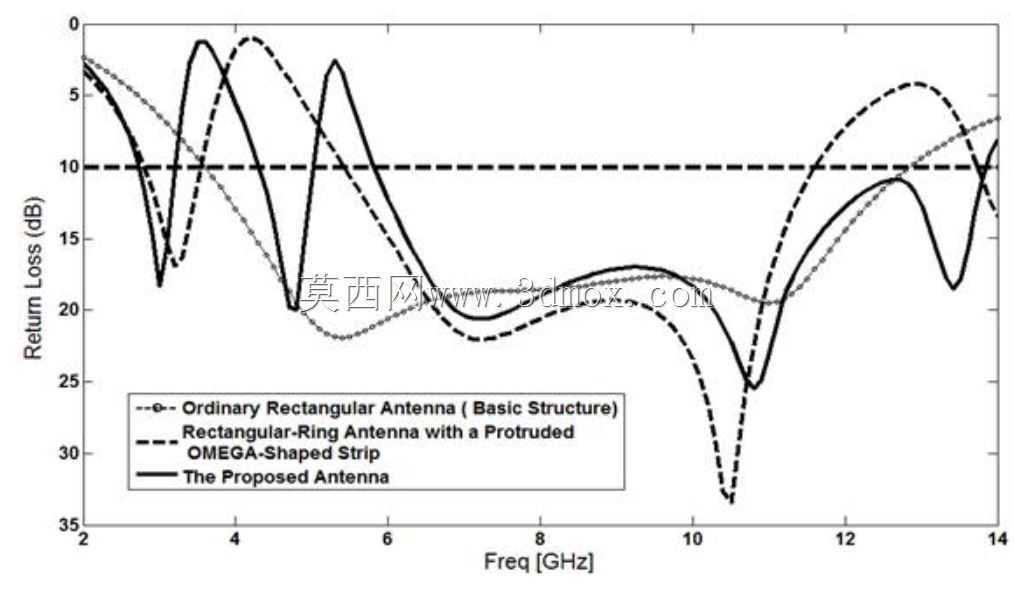

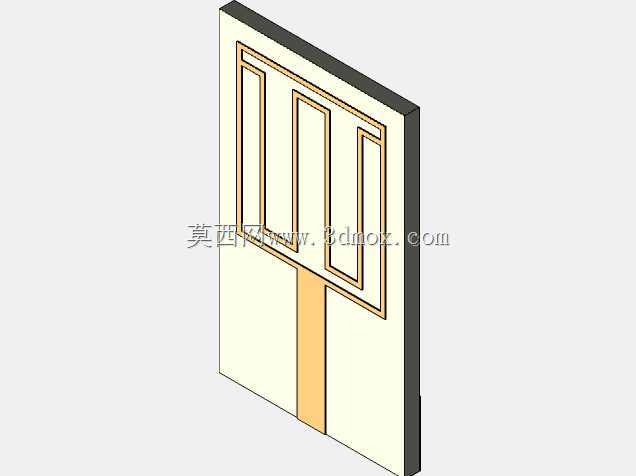

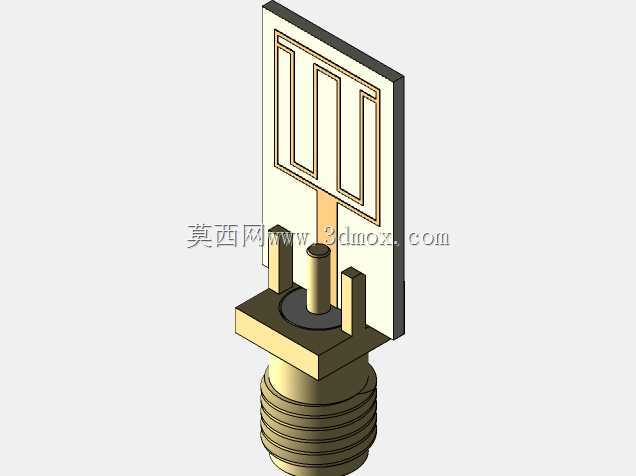

在短距离高速无线通信系统的硬件搭建环节,这类微带PCB天线常被集成在室内定位基站、高精度测距终端、高速无线数传模块的射频前端,用来替代传统体积偏大的外置棒状天线,适配终端设备小型化、集成化的装配需求。从结构设计逻辑来看,这款天线采用单极子辐射主体搭配刻蚀在PCB基材上的双频带阻缝隙结构,辐射贴片的轮廓经过反复迭代调整,缝隙的长度、宽度、排布位置直接对应需要滤除的两个干扰频段,能够在覆盖超宽带工作频段的同时,精准抑制窄带通信系统的同频干扰,避免不同无线制式之间的信号串扰,无需额外在射频链路中增加带阻滤波元件,有效压缩射频前端的电路占用空间。天线底部采用标准SMA同轴接头作为馈电结构,接头的外导体与PCB的接地覆铜层可靠焊接,内导体直接延伸连接到辐射贴片的馈电点,这种馈电方式既保证了射频信号的传输连续性,也降低了装配环节的焊接难度,接头的螺纹段长度、法兰盘尺寸完全符合通用射频连接器的安装规范,能够直接适配设备外壳上预留的标准射频安装孔位,不需要额外定制转接结构。从安装边界来看,PCB基材采用常规厚度的高频覆铜板,整体板件轮廓为矩形,辐射区域没有超出接头法兰盘的投影范围,安装时只需要在设备壳体上预留对应直径的接头过孔,将天线从壳体内侧穿出后用配套螺母锁紧即可,PCB板背面不需要额外预留避让空间,能够紧贴设备内部的结构筋位布置,不会和周边的电路元件、结构件产生干涉。在实际性能匹配上,辐射贴片的边缘做了切角处理,用来拓展天线的工作带宽,接地覆铜层的覆盖范围经过优化,能够减少设备内部金属结构件对天线辐射方向图的影响,即使安装在金属外壳的设备内部,也能保持稳定的全向辐射特性,满足短距离无线通信对信号覆盖范围的要求。这类天线的建模过程需要重点关注辐射贴片的缝隙尺寸精度、馈电点的位置偏差,以及SMA接头和PCB板的装配间隙,这些参数的细微偏差都会直接影响天线的驻波比、带阻深度等核心射频指标,建模时需要严格按照射频仿真得出的尺寸参数绘制,不能随意调整结构比例。
- 全部评论(0)
- 模板大小 未知
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类 通讯工具类
