双极化宽带喇叭天线结构设计

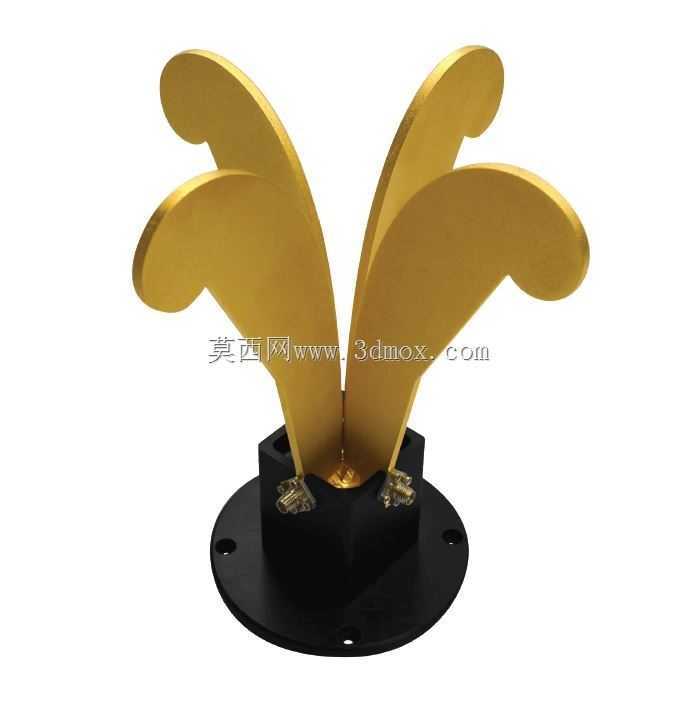

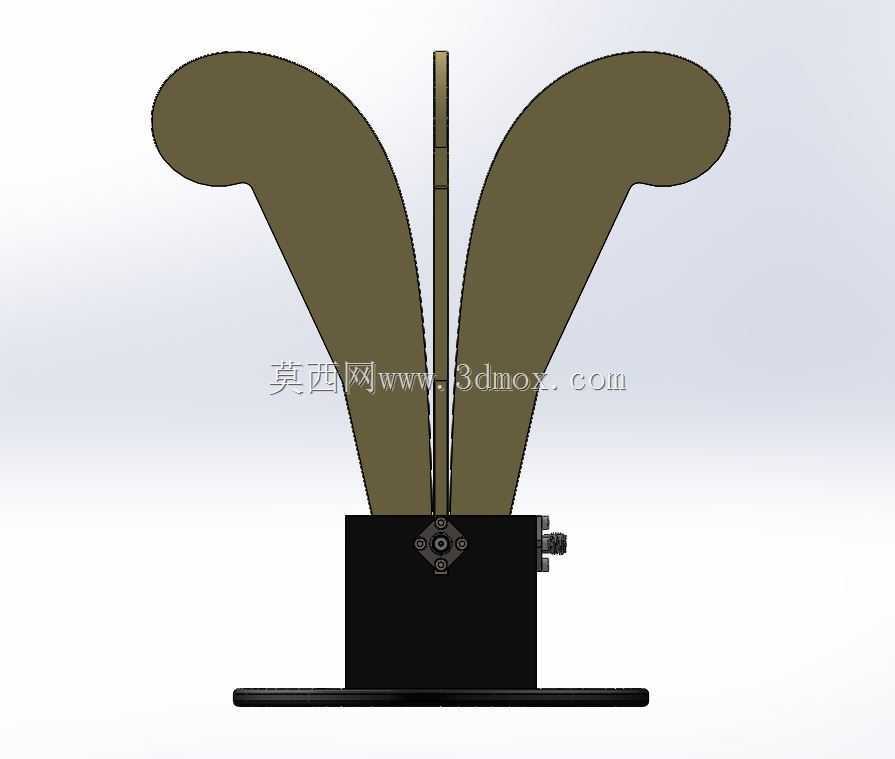

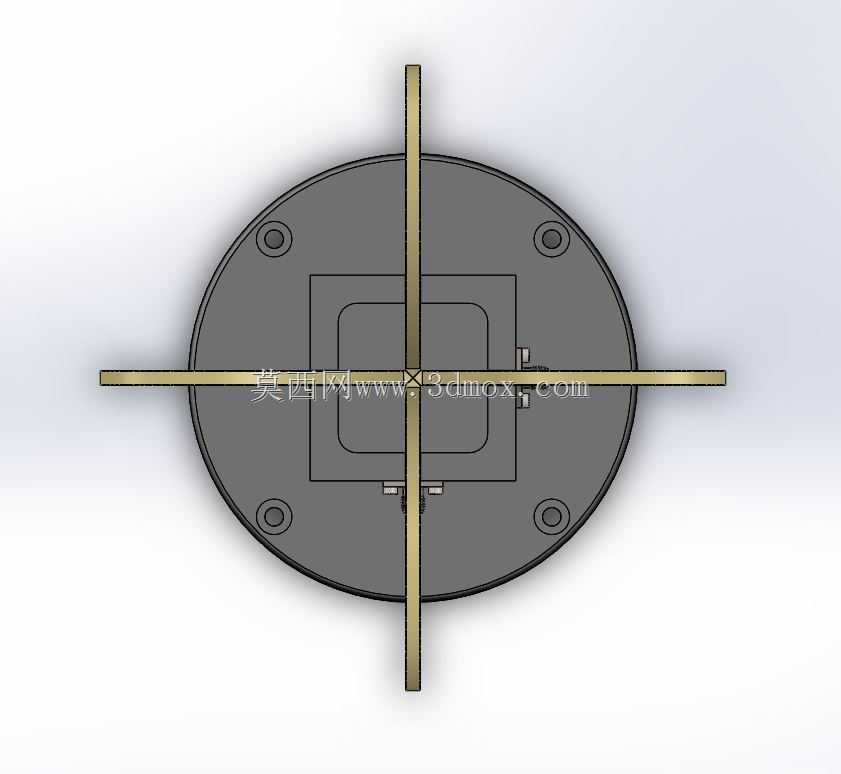

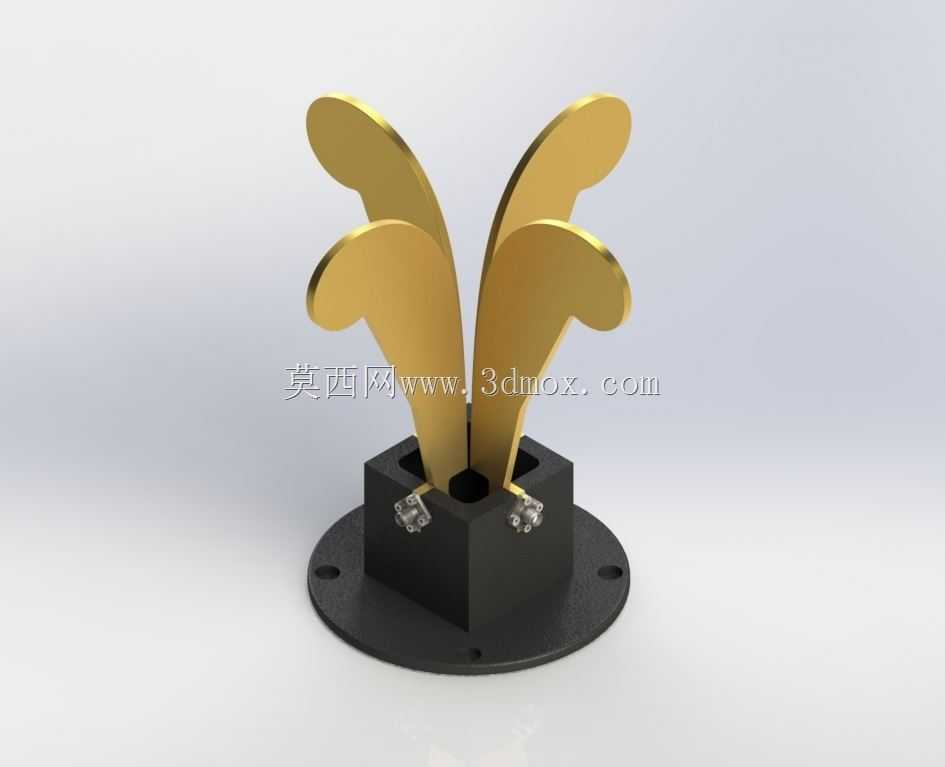

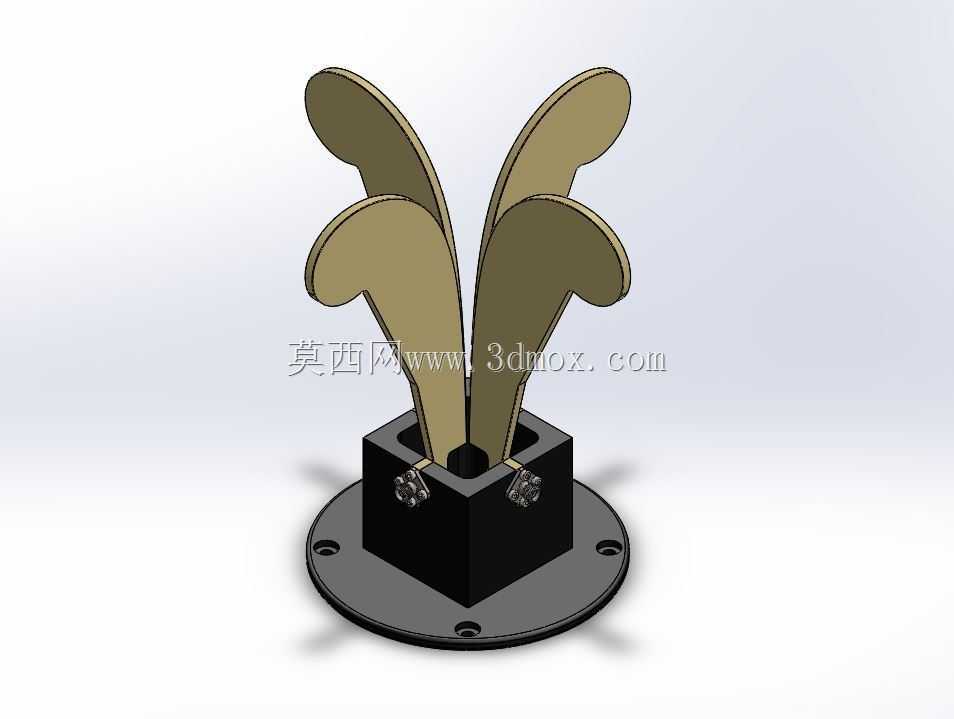

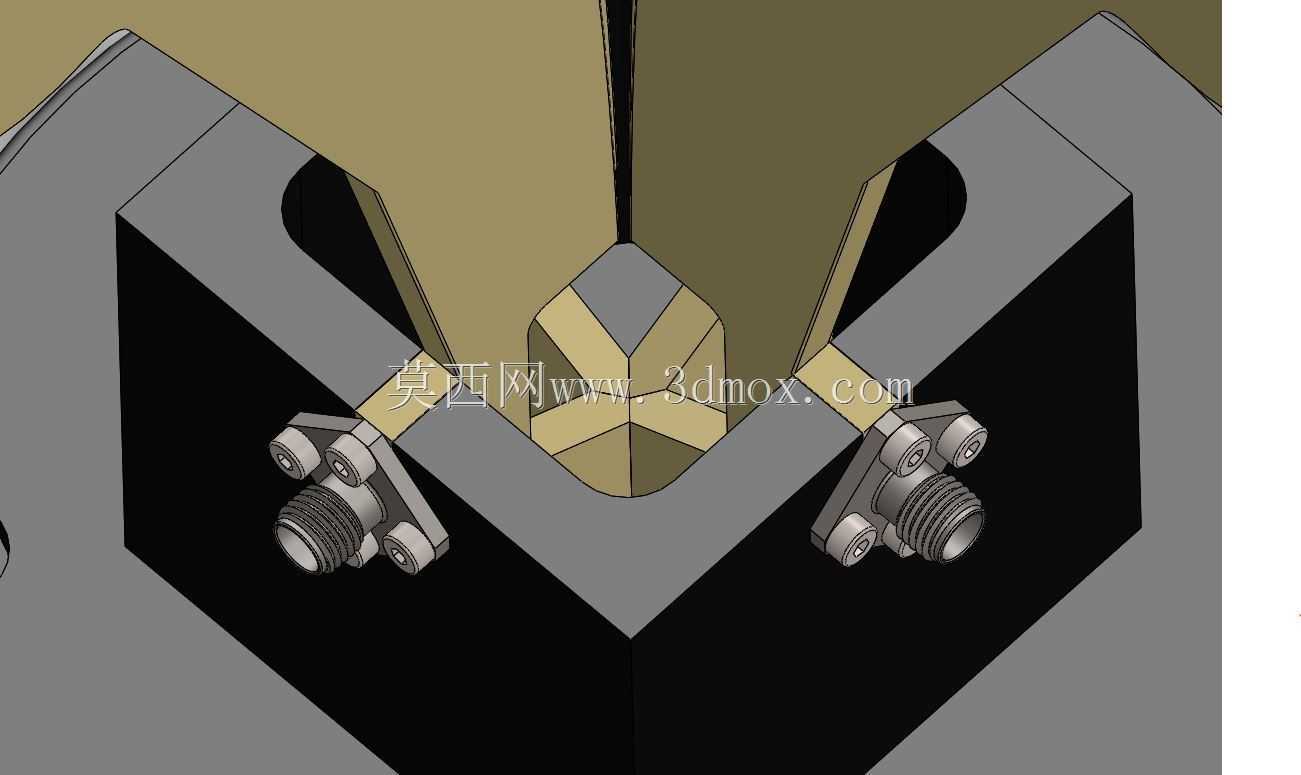

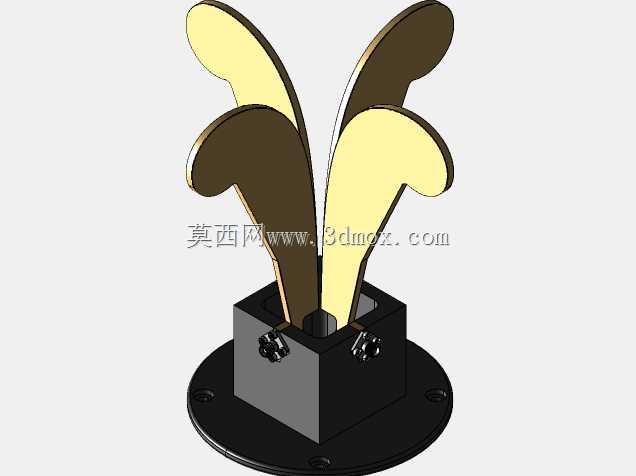

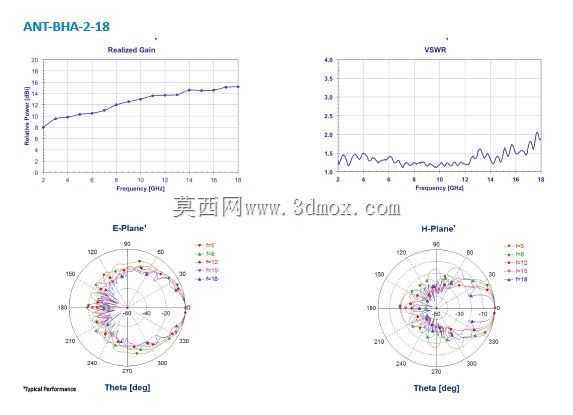

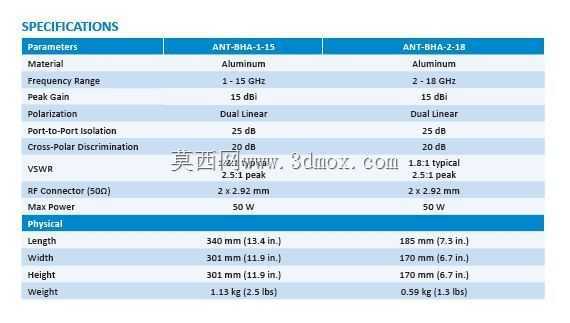

这款双极化宽带喇叭天线的结构设计，核心围绕2~18GHz超宽频段的信号收发需求展开，在微波暗室测试、电磁兼容检测、无人机链路校准、无线电监测等场景中，这类天线是完成精准场强覆盖、信号发射接收的核心射频前端部件。从实际工程应用来看，该天线采用双2.92mm连接器馈电的结构，分别对应水平与垂直两个极化方向，能够在单次测试布置中完成双极化信号的采集，大幅减少暗室测试过程中天线拆装、对位的调整工作量，尤其适合多频段天线方向图校准、宽带电磁辐射测试这类需要连续扫频的作业场景。设计过程中，辐射瓣的曲面轮廓参考了Vivaldi波导的渐变拓补思路，四个渐变张开的金属辐射瓣从方形波导腔出口处向外平滑延展，曲面曲率经过连续过渡优化，能够保证在整个工作频段内阻抗保持平稳匹配，避免频段内出现增益陡降、驻波比超标的问题，最终实现全频段15dBi的稳定增益，满足远场测试对天线增益一致性的要求。安装基座采用带法兰盘的方形腔体结构，法兰盘上预留的安装孔位按照标准射频测试支架的接口尺寸设计，能够直接适配通用的天线架设工装，基座腔体内部预留了馈电连接器的安装空间，两个连接器采用侧装方式固定在腔体侧壁，既保证馈电内导体能够精准伸入波导腔内部完成耦合，也能避免馈线弯折对天线安装对位造成干涉。从安装边界来看，法兰盘的安装孔分布圆直径、腔体整体高度、辐射瓣的最大张开尺寸都做了适配性设计，既保证辐射瓣的张开角度满足宽带波束宽度要求，也控制了整体外形尺寸，不会在暗室测试中对静区范围造成多余反射。整个结构的金属部件采用一体化加工思路，辐射瓣与波导腔体的衔接处做了连续过渡处理，没有结构突变带来的信号反射，基座底部的法兰盘与腔体采用刚性连接，保证天线架设后的姿态稳定性，避免长时间测试过程中出现角度偏移影响测试精度。
