带颈对焊法兰多规格参数化三维设计

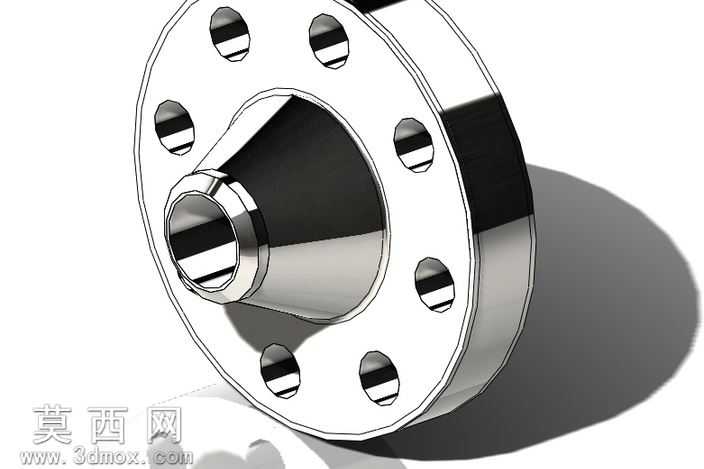

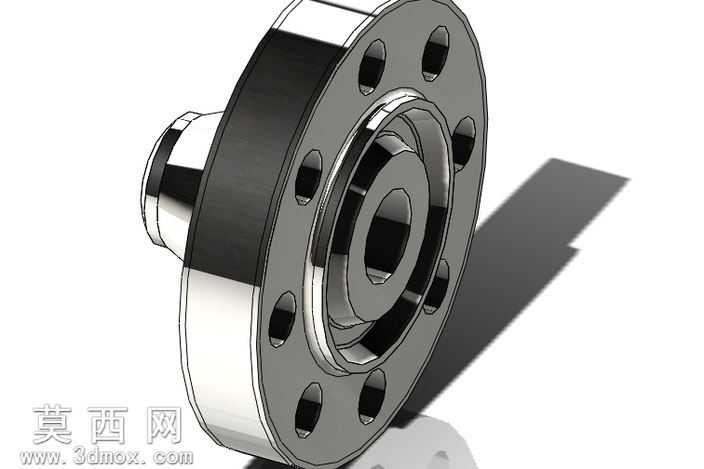

本模型为带颈对焊法兰的参数化三维设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先基于法兰的公称压力与通径参数，绘制法兰盘的基准草图，精准定位螺栓孔的分度圆直径、孔位数量与孔径尺寸，通过拉伸凸台命令生成法兰盘的基体结构，针对颈部结构采用旋转凸台命令，匹配不同规格的接管外径与壁厚参数，保证颈部与法兰盘的过渡圆角符合焊接工艺要求，避免应力集中问题。建模过程中对法兰的密封面结构做了精细化处理，根据突面密封的设计要求，绘制密封面的凸台轮廓，保证密封面的平面度与粗糙度预留余量，螺栓孔采用拉伸切除命令生成，同时对孔口做倒角处理，适配螺栓安装时的导向需求。材质配置阶段，为模型赋予了碳钢材质的外观属性，通过调整金属材质的反射度、粗糙度参数，模拟锻造法兰的金属质感，渲染阶段添加了环境光源与阴影效果，清晰呈现法兰的结构层次，包括颈部的锥度过渡、法兰盘的厚度变化、密封面的凸起结构以及螺栓孔的分布特征。本模型内置了多组规格配置，覆盖2.0625英寸至11英寸的多档通径参数，每一组配置都对应匹配的法兰外径、螺栓孔数量、颈部长度与密封面尺寸，参数之间建立了全关联的几何约束关系，修改任意通径参数时，其余关联尺寸可自动更新，无需重复绘制草图。结构设计上充分考虑了实际工程的安装与焊接需求，颈部的长度设计预留了足够的焊接操作空间，法兰盘的厚度满足5000PSI压力等级的强度要求，螺栓孔的分布均匀对称，保证安装时的受力均衡，密封面的尺寸公差符合管路连接的密封标准，可直接用于管路系统的装配模拟、工程出图以及3D打印样件验证，能够帮助设计人员快速完成不同规格带颈对焊法兰的选型与装配工作，减少重复建模的工作量，提升管路系统的设计效率。
