克拉克Y低速高升阻比翼型三维结构

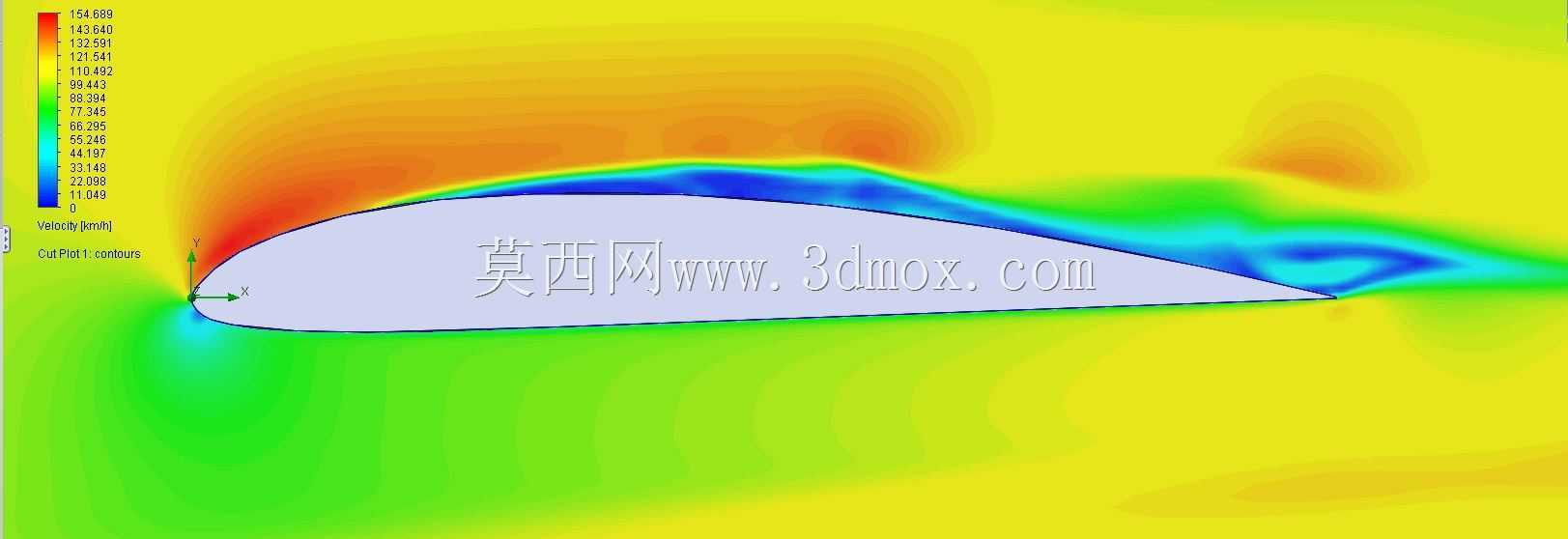

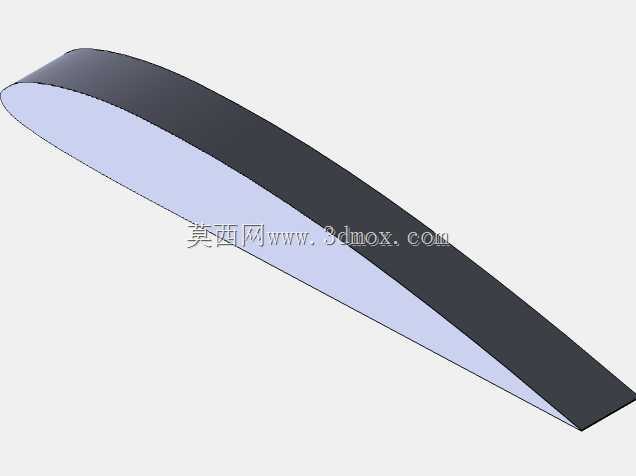

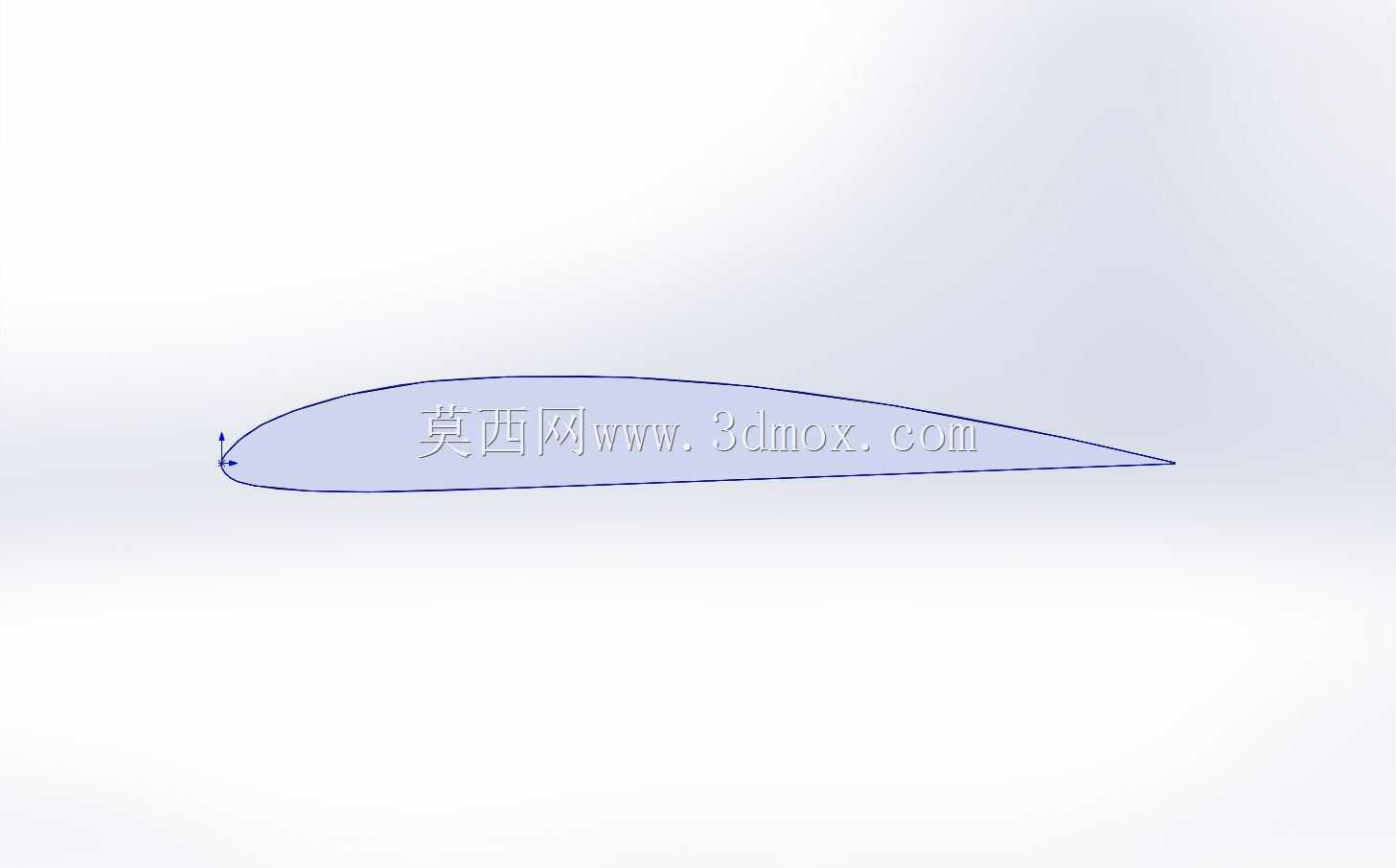

在低速航空、小型风力发电、低空通航飞行器的结构设计环节，翼型的气动表现直接决定整机的运行效率与工况稳定性，克拉克Y翼型作为经过长期工程验证的经典低速翼型，在各类低雷诺数工况下的适配性极强，是很多入门级固定翼飞行器、小型垂直轴风机叶片截面选型时的优先方案。从结构设计逻辑来看，这款翼型的上翼面采用了经过多轮迭代的曲率分布设计，前缘保持圆润的过渡形态，能够在大迎角工况下延缓气流分离的出现，降低失速发生的临界阈值，下翼面在设计巡航迎角下接近平直形态，既能够保证足够的升力系数输出，也能简化后续翼肋、蒙皮的加工制造流程，降低小型航空器的生产装配难度。在实际工程应用中，这款翼型的弦长尺寸可以根据不同的整机设计需求做等比例缩放，适配从几十厘米翼展的航模到数米翼展的轻型载人飞行器的机翼结构需求，安装边界需要结合机翼的展弦比、安装角、上反角参数做匹配调整，在与机身连接的翼根位置，需要根据翼型的截面轮廓做整流修型，减少翼根位置的干扰阻力，避免局部气流紊流影响整机的气动效率。从功能特性上看，克拉克Y翼型在低速工况下的升阻比表现优异，在0到12度的常用迎角区间内，升力系数随迎角的变化线性度较好，能够给飞控系统提供稳定的操控反馈，降低小型飞行器的操控难度，同时这款翼型的结构刚度分布均匀，在采用木质、泡沫加蒙皮、复合材料等不同材质加工时，都能保证足够的结构强度，不需要额外增加过多的支撑结构就能承受飞行过程中的气动载荷。在做流体仿真验证时可以看到，在设计巡航速度下，翼型表面的气流附着效果良好，仅在后缘位置存在极小范围的低压涡流区，上翼面的负压分布均匀，不会出现局部压力突变导致的结构振动问题，尾流的紊流区范围较小，能够降低对后置推进系统的气流干扰。针对不同的应用场景，还可以在这款基础翼型的轮廓上做小幅改型，比如在翼型前缘加装固定缝翼、后缘调整襟翼结构，进一步提升低速起降阶段的升力系数，缩短飞行器的起降滑跑距离，或是针对小型风力发电机的应用场景，对翼型的后缘做微小的锯齿修型，降低叶片旋转过程中的气动噪音，提升风机运行时的环境友好性。在三维建模过程中，这款翼型的截面坐标点经过精度校准，能够直接导入各类仿真软件做网格划分，不需要额外做几何修复，翼型的曲面连续性达到G2级别，在后续做机翼的三维放样、结构细节设计时，能够保证曲面过渡顺滑，不会出现局部的曲率突变影响气动表现。
