硅实验室壁虎多协议无线通信模块结构设计

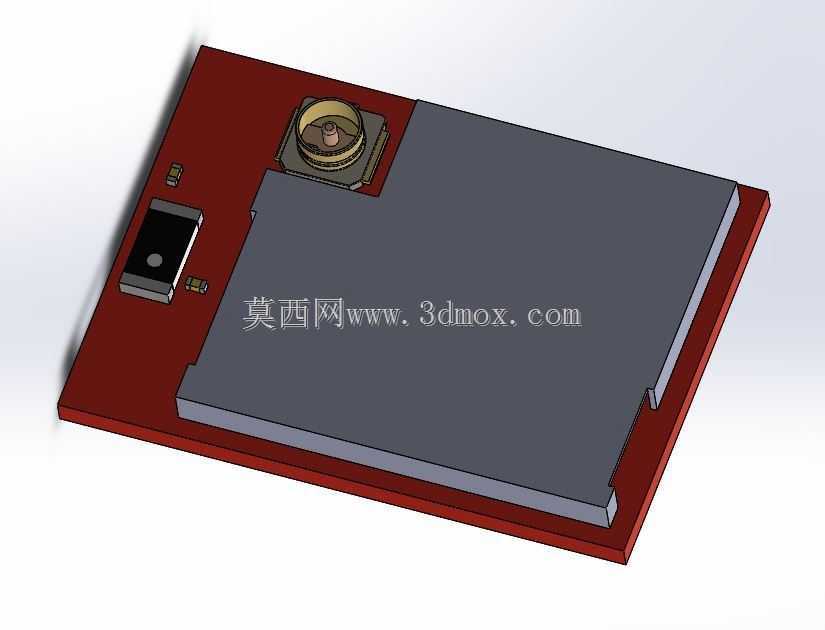

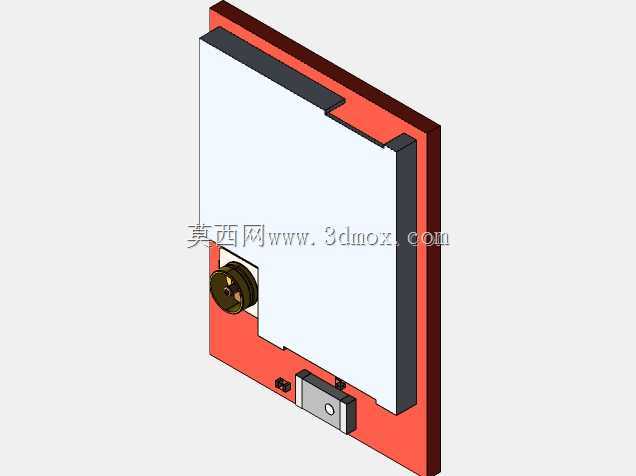

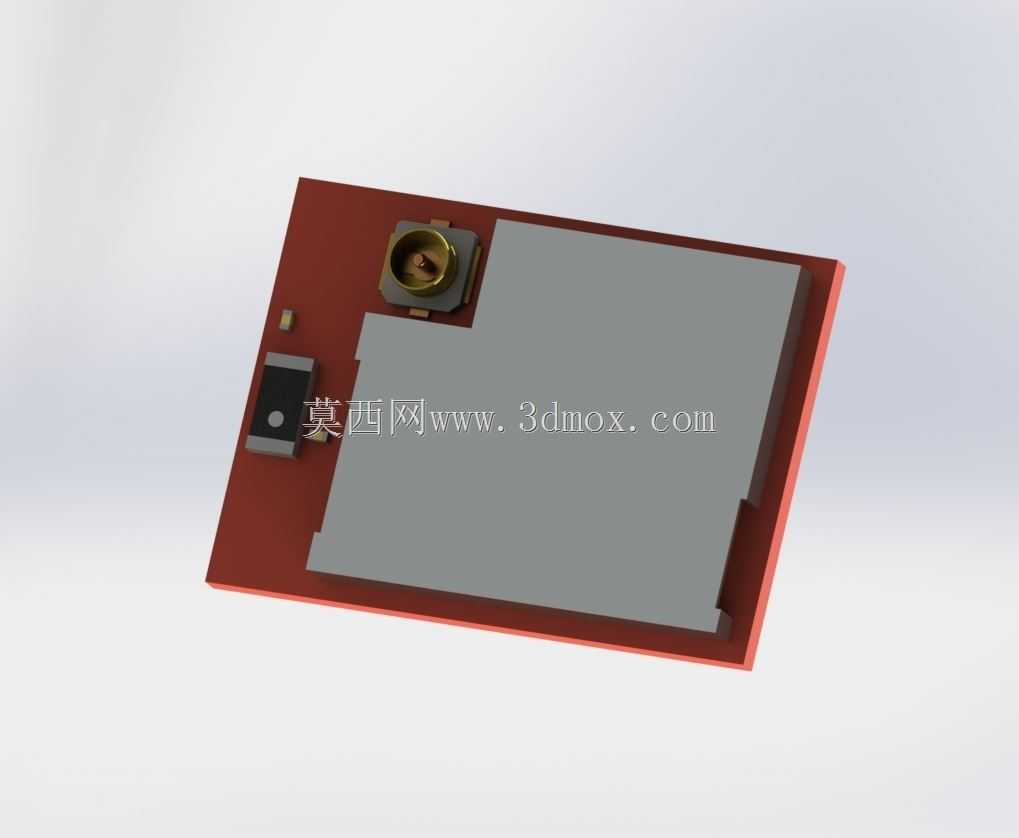

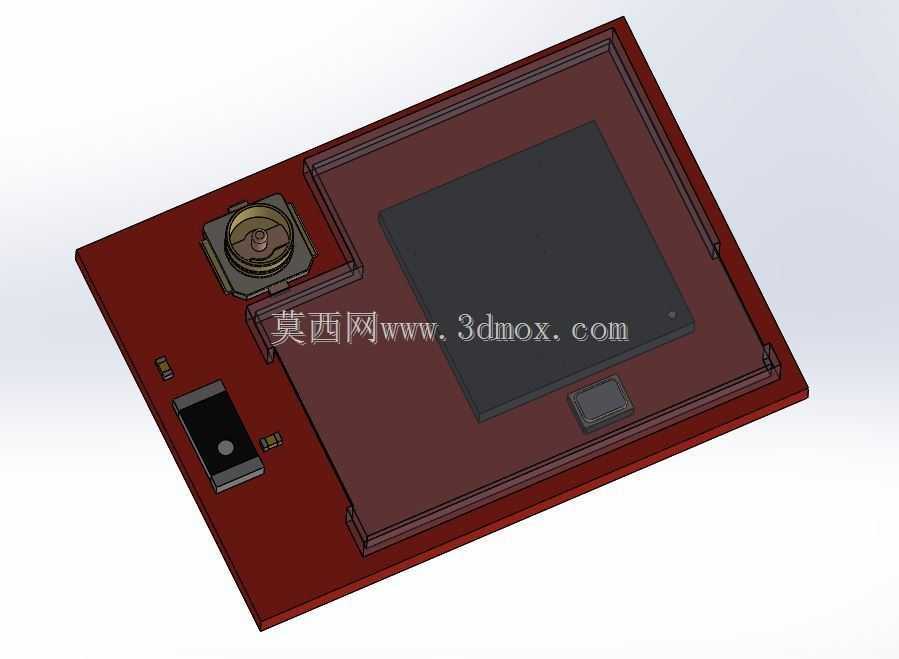

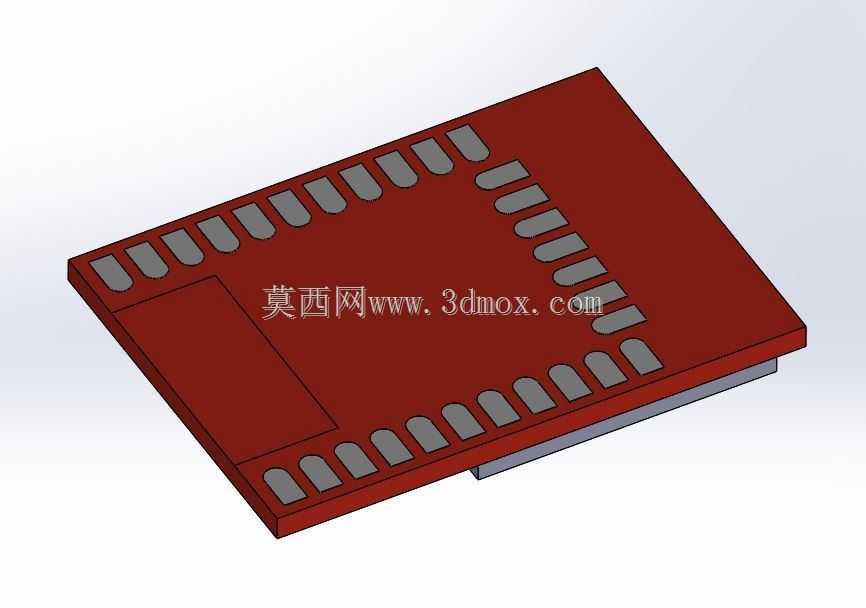

在物联网终端设备的结构开发工作中，这类多协议无线模块的三维建模精度，会直接影响后续整机的射频性能与装配可靠性，很多刚接触硬件结构设计的工程师容易忽略模块本体的安装边界，导致后期打样出现天线被金属遮挡、接插件对位偏差的问题。从模型呈现的结构来看，该模块采用PCB基板作为承载主体，板载IPEX射频同轴连接器用于外接天线，预留的表贴焊盘可直接通过SMT工艺焊接在终端主控板上，不需要额外的接插件连接，能有效缩减终端设备的整体堆叠高度。模块的屏蔽罩采用L型异形裁切设计，并非规则矩形结构，这种设计是为了避让板端的射频匹配电路与晶振元件，同时尽可能扩大屏蔽覆盖范围，减少外界电磁干扰对无线信号收发的影响，屏蔽罩边缘预留的卡扣槽与PCB板上的卡位对应，装配时不需要额外点胶固定，可直接通过卡扣压合实现可靠连接，适合批量生产的快速装配需求。在实际行业应用场景中，这类模块可覆盖智能家居的传感器节点、工业现场的低功耗数据采集终端、智能楼宇的无线传感网络等场景，支持2.4GHz频段下的蓝牙、ZigBee以及802.15.4协议，不需要额外搭载多颗通信芯片，就能实现不同协议设备间的互联互通，能大幅降低终端设备的BOM成本与结构堆叠空间。建模过程中需要重点关注几个安装边界尺寸：首先是模块整体的厚度公差，包含屏蔽罩凸起高度与PCB板厚的总厚度需要控制在合理范围内，避免在薄型终端设备中出现装配顶壳的问题；其次是IPEX连接器的中心高度与周边禁布区范围，要保证外接天线馈线的插拔操作空间，避免周边结构件干涉天线接头的安装；另外模块底部的焊盘坐标需要严格对齐数据手册的封装尺寸，否则SMT生产时会出现虚焊、偏位的问题。从结构设计思路来看，该模块没有采用额外的塑料外壳封装，直接以PCB加屏蔽罩的形式作为最终成品形态，这种设计一方面能降低模块自身的重量与成本，另一方面也能减少外壳材质对射频信号的衰减，适合嵌入到各类对体积有严格要求的物联网终端内部，设计时只需要在终端外壳对应天线的位置预留非金属信号窗口，就能保证信号的稳定收发。
