高Q值空芯贴片电感器三维结构设计

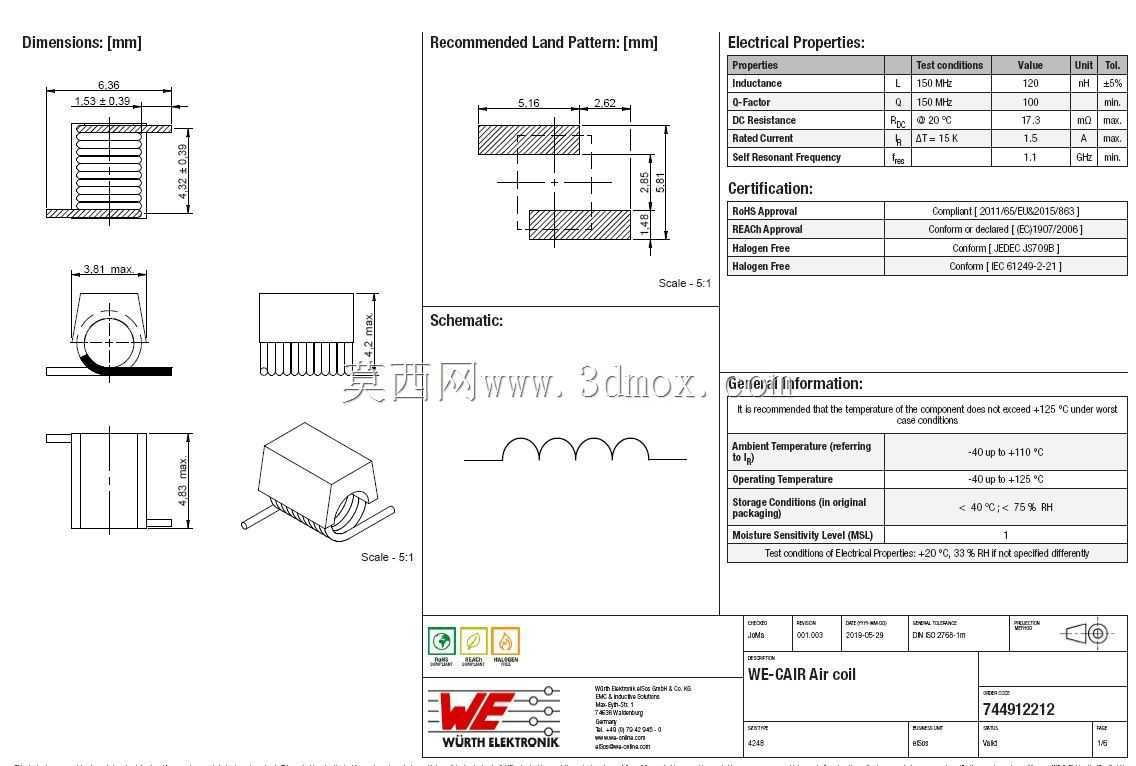

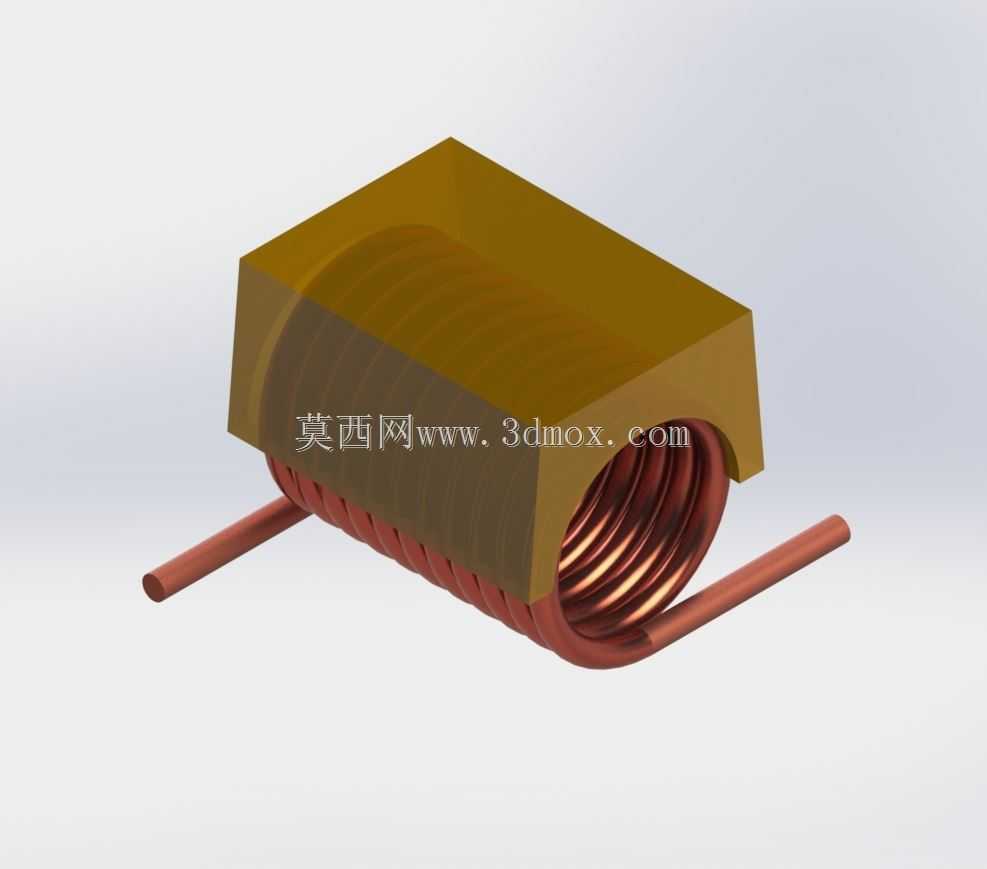

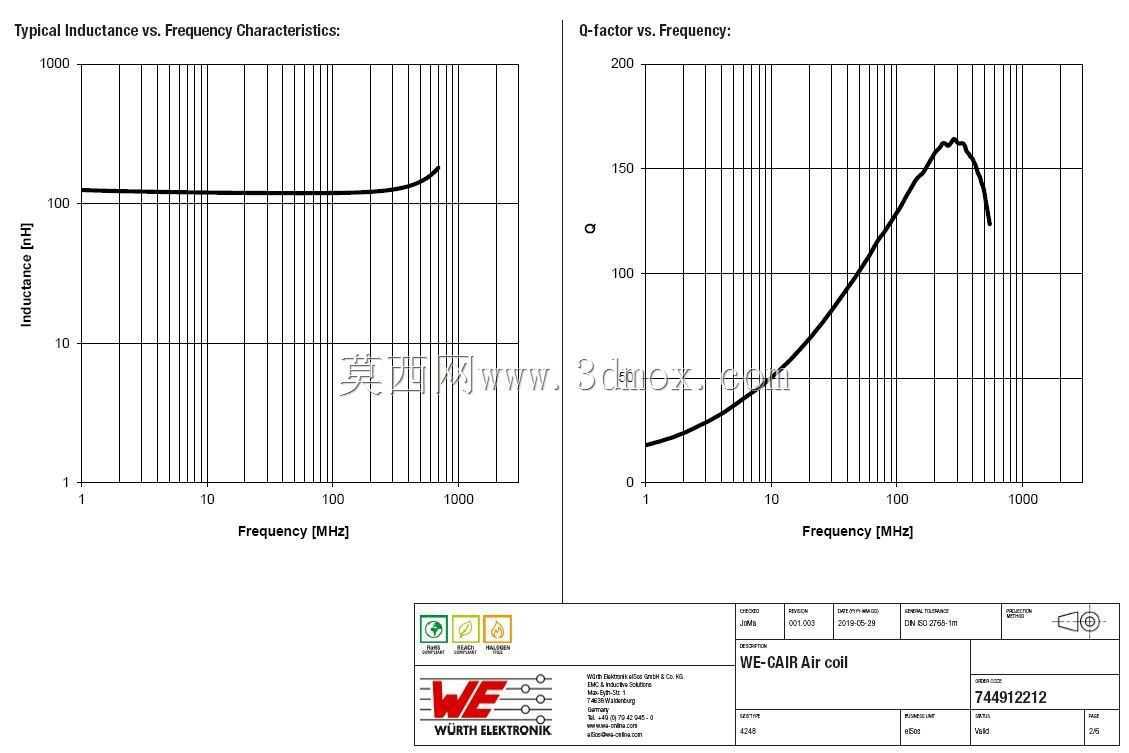

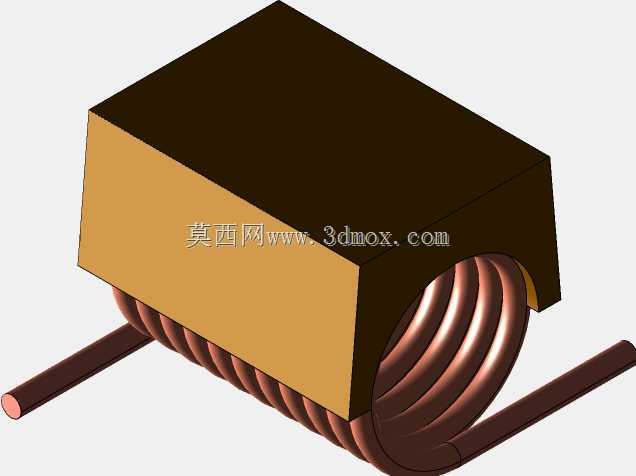

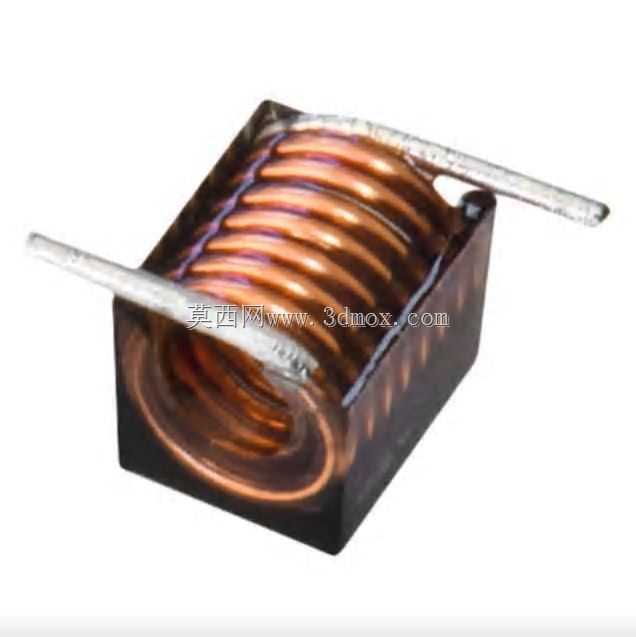

在高频射频电路、无线通讯终端、小型化信号处理模块的设计开发中，无源器件的选型与结构适配一直是影响整机性能的关键环节，空芯贴片电感器作为高频段信号链路的核心无源元件，其结构设计直接决定了电路的Q值表现、损耗水平与安装适配性。这款空芯贴片电感器采用无磁芯的空芯绕制结构，从根源上规避了磁芯材料在高频下产生的磁滞损耗、涡流损耗以及磁饱和问题，能够在VHF、UHF等高频工作频段保持超过100的高品质因数，有效降低信号传输过程中的插入损耗，提升选频回路的选频特性与谐振回路的稳定性，可广泛应用在射频前端匹配网络、小信号滤波电路、高频振荡回路、阻抗变换电路中，适配无线遥控设备、射频识别模块、小型化通讯电台、高频测试仪器等产品的电路设计需求。从结构设计层面来看，该电感器采用表面贴装的封装形式，主体由绝缘基座与空芯绕制线圈两部分构成，绝缘基座采用耐高温的工程塑料注塑成型，基座中部设置有适配线圈外径的弧形容纳槽，绕制完成的空芯线圈嵌装在该槽体内，线圈两端的引出端平直延伸出基座两侧，作为表面贴装的焊接引脚，引脚长度与基座宽度方向的尺寸经过精准匹配，能够适配标准SMT贴装工艺的吸嘴取料、回流焊焊接要求，无需额外的引脚整形工序即可直接上线生产。线圈部分采用高纯度的无氧铜漆包线绕制，绕制过程中严格控制每匝线圈的间距与绕制张力，保证匝间分布电容控制在极低水平，避免分布电容对高频信号的旁路作用，同时线圈的绕制匝数、线径选择经过多轮仿真验证，在保证目标电感量公差范围的前提下，尽可能降低线圈的直流电阻，进一步提升器件的Q值表现。在安装边界设计上，该电感器的整体外形为规整的长方体结构，基座的顶面与底面均为平面，底面平整度满足SMT贴装的共面度要求，器件的整体高度控制在毫米级，能够适配轻薄化电子产品的内部堆叠空间要求，两侧引出的焊接引脚与基座底面处于同一水平面，焊接后与PCB焊盘的接触面积充足，能够保证焊接后的机械强度与电气连接可靠性，同时引脚的宽度与间距设计符合常规贴片元件的焊盘设计规范，硬件工程师在进行PCB Layout时可直接参考标准贴片元件的焊盘尺寸进行设计，无需额外定制特殊焊盘。在实际选型应用中，这类空芯贴片电感器相比带磁芯的贴片电感，不存在磁芯老化导致的电感量漂移问题，在高低温环境下的参数稳定性更优，同时无磁芯的结构也不会对外界产生杂散磁干扰，适合应用在对电磁兼容性要求较高的高密度电路布局中，设计人员在进行三维建模时，可通过调整线圈的绕制匝数、线径、线圈内径以及基座的外形尺寸，快速衍生出不同电感量规格的同系列产品模型，满足不同电路参数的设计选型需求，建模过程中需重点关注线圈与基座的装配间隙、引脚的共面度公差、整体外形的尺寸公差，保证模型导出后可直接用于整机结构的干涉检查、SMT贴装程序的编制以及生产工装的设计验证。
