Macom射频脉冲巴伦平衡转换器件

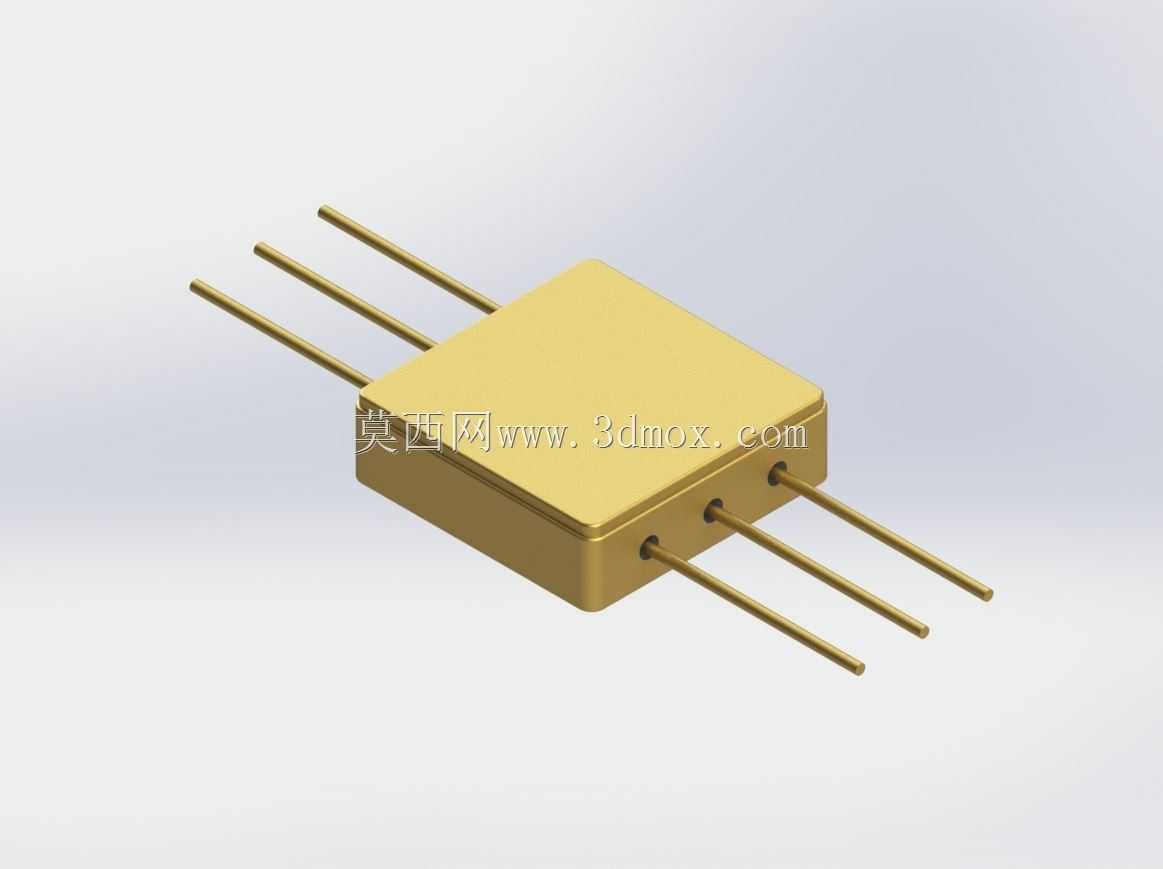

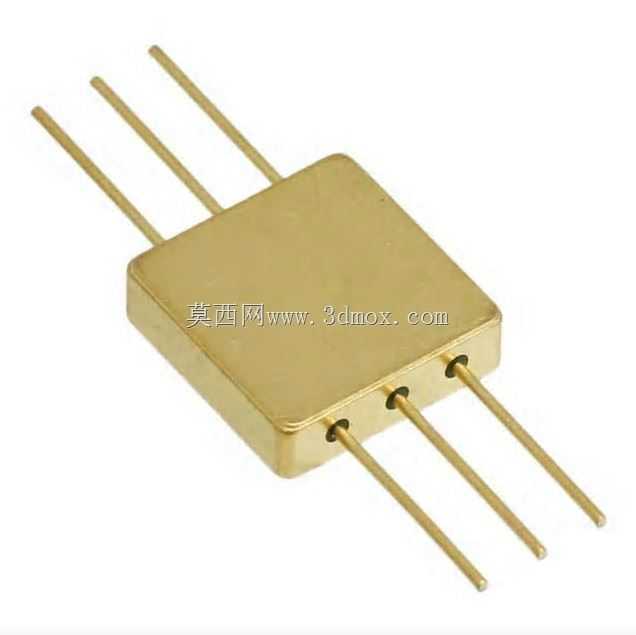

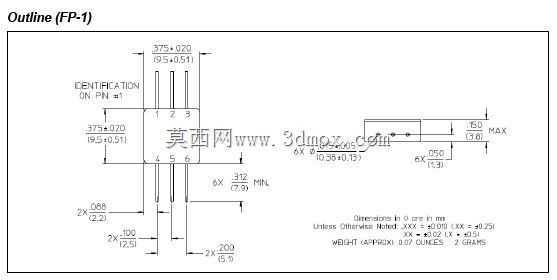

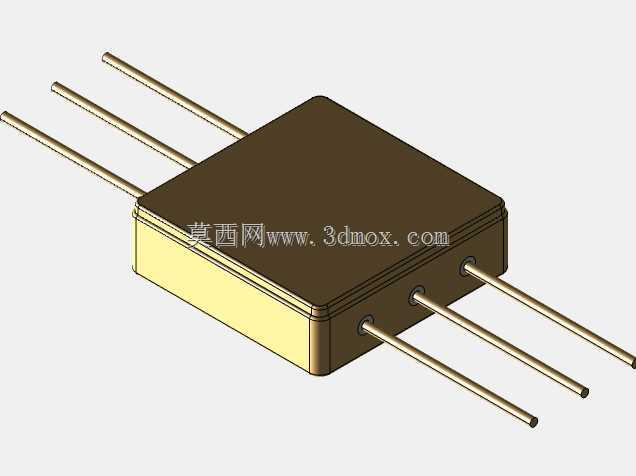

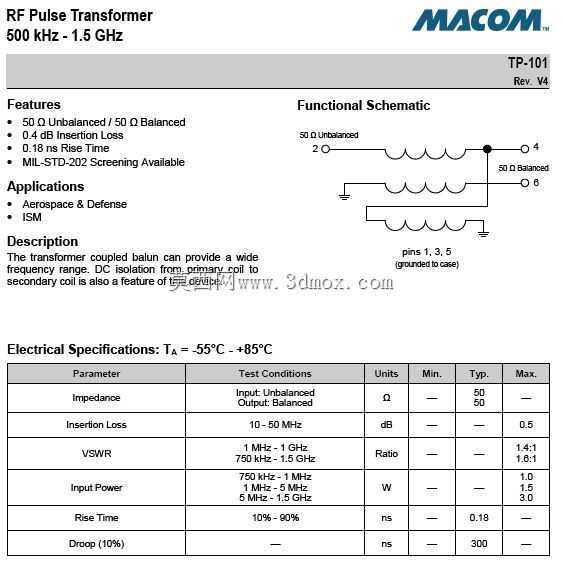

在射频通信链路、高速脉冲信号采集系统的板级设计环节，阻抗不连续、平衡与非平衡传输线的衔接问题，始终是影响信号完整性的核心痛点，这类巴伦器件正是为解决该类问题设计的专用无源器件。从实际应用场景来看，该器件可直接适配50欧姆阻抗体系下的非平衡输入端口，常见如SMA接口的同轴馈线、单端射频放大电路输出端，将单端非平衡信号转换为差分平衡信号输出，匹配后端差分输入的混频器、ADC采样前端、天线阵列馈电网络，工作频段覆盖500KHz至1.5GHz，可覆盖中短波通信、工业射频识别、低速超宽带脉冲传输等多个场景的需求。从设计思路上看，该器件采用密封金属气密封装结构，外壳采用可伐合金镀金工艺，一方面实现内部磁芯与绕组的电磁屏蔽，降低外界空间电磁干扰对内部弱信号耦合的影响，另一方面金属外壳可直接与PCB板的接地焊盘焊接，实现良好的接地连续性，避免高频下的接地谐振问题。引脚采用直插式排布，两侧各三根引脚分别对应输入、输出端与接地引脚，引脚间距按照标准射频直插器件的安装间距设计，在PCB布局时可直接匹配标准焊盘封装，无需额外定制封装尺寸，安装时引脚穿过PCB焊盘后采用波峰焊或手工焊接即可，器件本体底部与PCB板面预留0.3mm左右的间隙，避免焊接时焊锡攀爬至器件本体侧面影响密封性能。从功能特性来看，该器件内部采用高频磁芯绕制的平衡-不平衡转换绕组，在工作频段内可实现极低的插入损耗，同时保证平衡输出端口的幅度一致性与相位差控制在工程允许范围内，避免差分信号失衡导致的共模噪声抬升。在进行三维建模时，需要严格还原器件的本体外形尺寸、引脚直径与伸出长度、引脚的相对位置公差，因为在高频电路的PCB三维装配校验环节，器件的外形尺寸偏差会直接影响与周边屏蔽罩、结构件的装配间隙，引脚位置的偏差会导致焊接时出现引脚错位、虚焊等问题，尤其是在高密度射频板卡上，器件周边往往布置有屏蔽隔墙、相邻的射频器件，精确的三维模型可提前完成装配干涉检查，避免后期打样后出现结构装配冲突。此外，该器件的金属外壳建模时需要还原其边角的倒角工艺，避免尖锐边角在装配时划伤操作人员或破坏周边的绝缘涂层，引脚的建模需要还原其圆柱形态与端部的倒角，方便在装配仿真中模拟引脚插入焊盘的过程，验证焊盘孔径与引脚的匹配度。
