卫星复合材料面板模态分析仿真模型

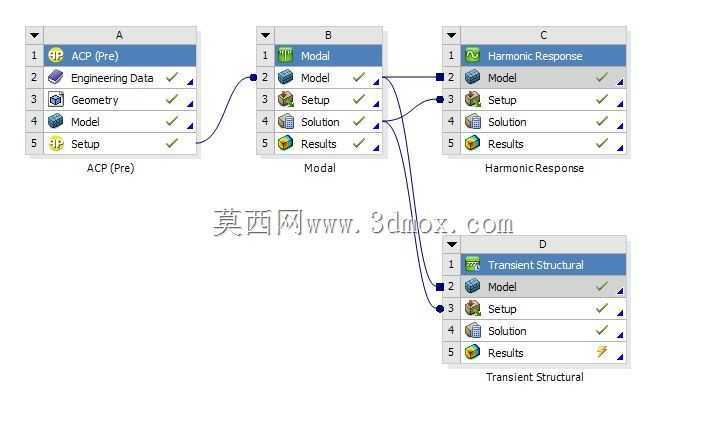

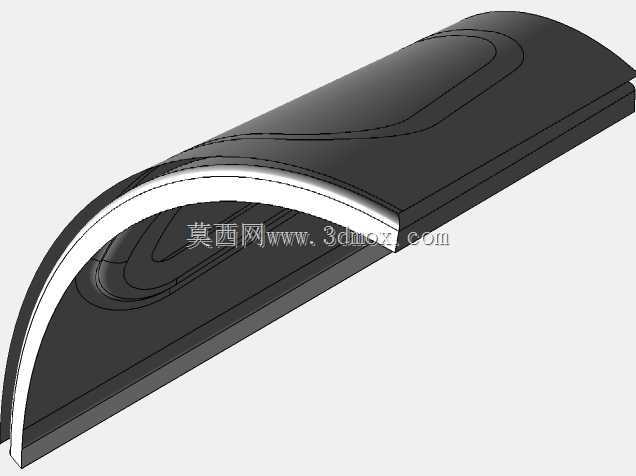

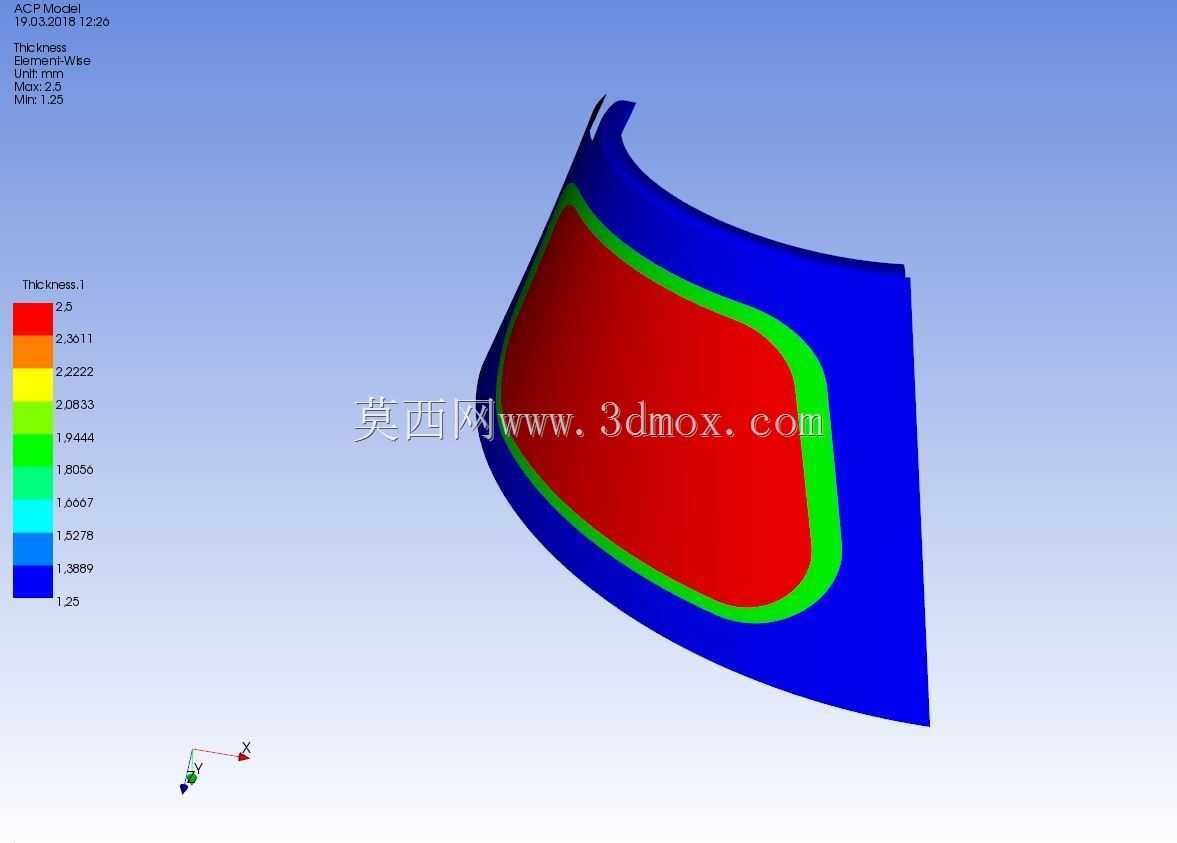

在航天结构研发领域，卫星复合材料面板的动力学特性直接决定整星在轨运行的结构可靠性，这类面板作为卫星承载平台的核心组成部分，既要承担星上载荷设备的安装固定功能，还要耐受发射阶段的强振动冲击、在轨运行阶段的温度交变载荷以及微幅振动扰动，因此前期的动力学仿真验证是结构设计环节中不可或缺的步骤。这套仿真分析流程围绕复合材料面板的实际服役工况搭建，首先通过前处理模块完成复合材料铺层定义，结合面板实际使用的碳纤维铺层角度、单层厚度、材料各向异性参数完成几何模型的属性赋予，建模过程中需要严格匹配面板的实际外形尺寸，包括安装边的连接孔位分布、面板与星本体框架的连接边界条件，避免因模型简化过度导致仿真结果与实际测试值出现偏差。模态分析环节作为动力学分析的基础，主要用于提取面板的各阶固有频率与对应振型，设计过程中需要将面板的一阶固有频率与运载火箭的主动段振动频率区间做避频设计，防止发射阶段发生共振导致结构破坏，同时还要关注各阶振型下的最大变形位置，这些位置往往是结构疲劳损伤的高发区域，需要针对性做铺层优化或者局部加强。在模态分析结果的基础上，谐响应分析模块用于模拟简谐载荷作用下面板的稳态响应特性，对应星上转动部件比如动量轮、帆板驱动机构持续工作时产生的周期性振动激励，通过扫频计算得到不同频率下的位移、应力响应曲线，确认在设备工作的频率区间内面板的振动幅值是否满足星载设备的安装精度要求，避免振动幅度过大影响光学载荷、通信设备的正常工作。瞬态结构分析模块则用于模拟冲击载荷作用下的结构响应，对应发射阶段的分离冲击、空间碎片微撞击等瞬态载荷工况，计算过程中需要将模态分析得到的结构阻尼参数导入求解器，得到冲击载荷作用下面板的应力时程曲线与变形时程曲线，验证连接部位的强度是否满足设计裕度要求。整个分析流程的模块间数据完全打通，前处理的材料参数、网格划分结果可以直接传递到后续各个分析模块，修改铺层参数或者边界条件后可以快速完成多工况的迭代计算，能够大幅缩短复合材料面板的研发迭代周期，减少物理试验的次数与成本，建模过程中对安装孔位的约束模拟采用实际连接的刚度等效方式，而非简单的固支约束，能够更贴近实际安装状态下的动力学特性，为后续的结构优化、试验方案制定提供可靠的仿真数据支撑。
