SiTime2724四引脚MEMS晶体振荡器

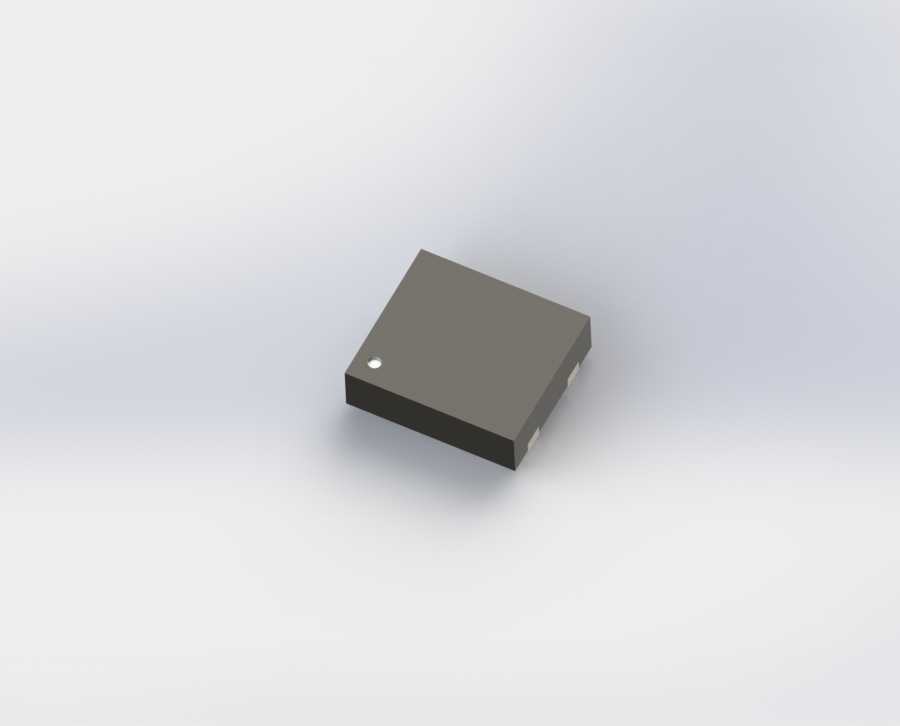

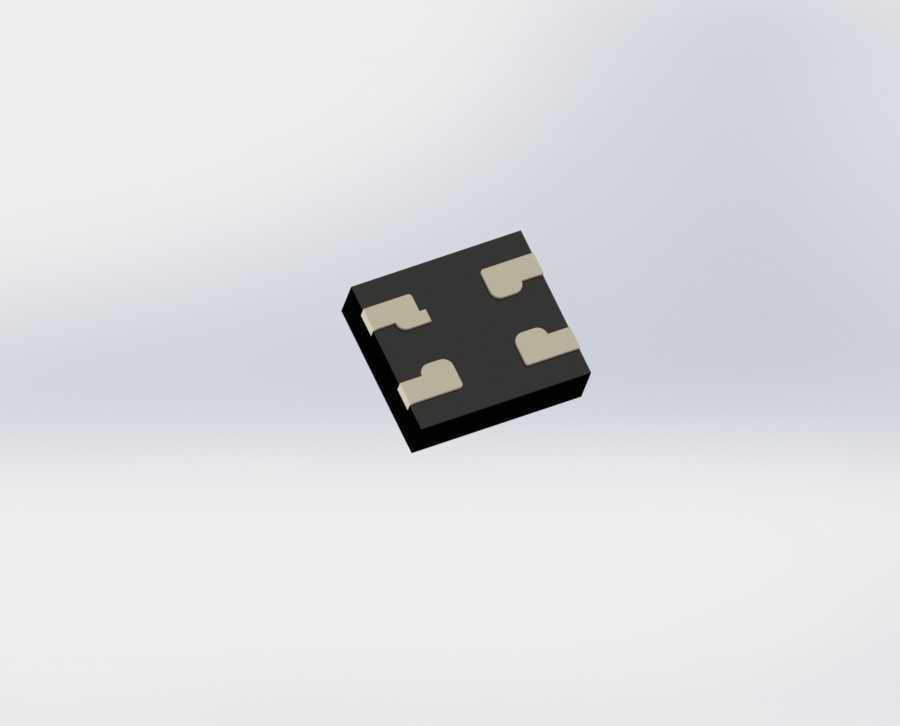

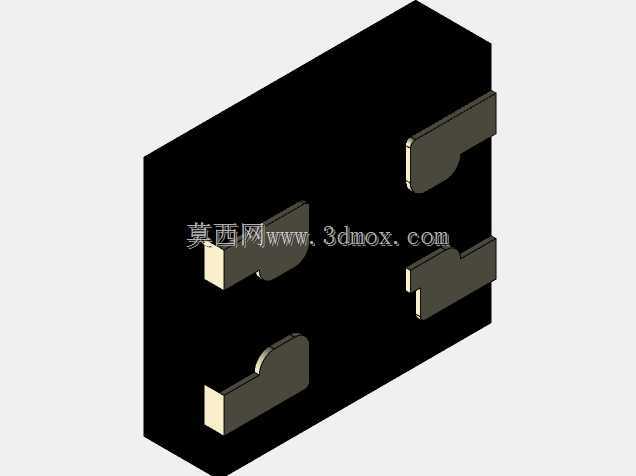

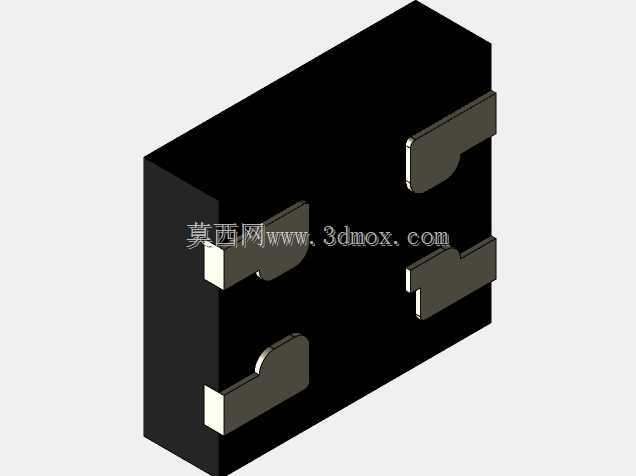

在消费电子、工业控制、通讯基站设备的时钟电路设计环节，这类MEMS晶体振荡器是为数字系统提供稳定基准时钟信号的核心元器件，相比传统石英晶体振荡器，其抗振动、抗冲击性能更优，温漂特性更稳定，能在复杂工业工况下长期保持频率输出精度，避免设备因时钟偏移出现通讯丢包、采样失准、时序错乱等问题。这款器件采用2.7mm×2.4mm的无中心引脚SMT封装，四引脚布局适配常规表贴焊接工艺，在PCB布局阶段，设计人员可直接调用该三维模型完成器件占位、焊盘匹配、间距校验，提前规避器件与周边屏蔽罩、电容电阻、结构壳体的干涉问题，不需要反复核对二维datasheet的尺寸参数做手动建模，能大幅缩短硬件开发的Layout周期。从功能覆盖来看，该系列器件可适配温度补偿晶体振荡器、压控温度补偿晶体振荡器、压控晶体振荡器等多种功能场景，频率覆盖范围从1.544MHz到212.5MHz，频率稳定度覆盖±5PPM到±50PPM区间，工作电压支持1.8V到3.3V的常用供电档位，能满足不同功耗、不同精度要求的电路设计需求，不管是低功耗便携设备的时钟源，还是工业级通讯设备的基准时钟，都能找到适配的参数档位。建模过程中严格对照器件实际外形做等比例还原，引脚的共面度、封装本体的高度、引脚的宽度与伸出长度都完全匹配实际器件的安装边界，在做结构堆叠设计时，可直接通过模型测量器件顶部到周边结构件的安全距离，确认点胶、焊接的操作空间是否充足，也能提前验证回流焊过程中器件周边的避空是否符合工艺要求，避免生产阶段出现器件贴装偏移、与结构件顶死等问题。对于硬件设计工程师、结构堆叠工程师而言，精准的三维器件模型能让虚拟装配的校验结果更贴近实际生产状态，减少打样阶段的改版次数，尤其在高密度PCB设计场景下，每一个器件的尺寸精度都会影响整板的布局合理性，这类标准化的表贴器件模型，能有效降低设计阶段的尺寸核对工作量，让工程师把更多精力放在电路性能优化、结构可靠性设计上。
