多频段贴片式通讯芯片天线结构设计

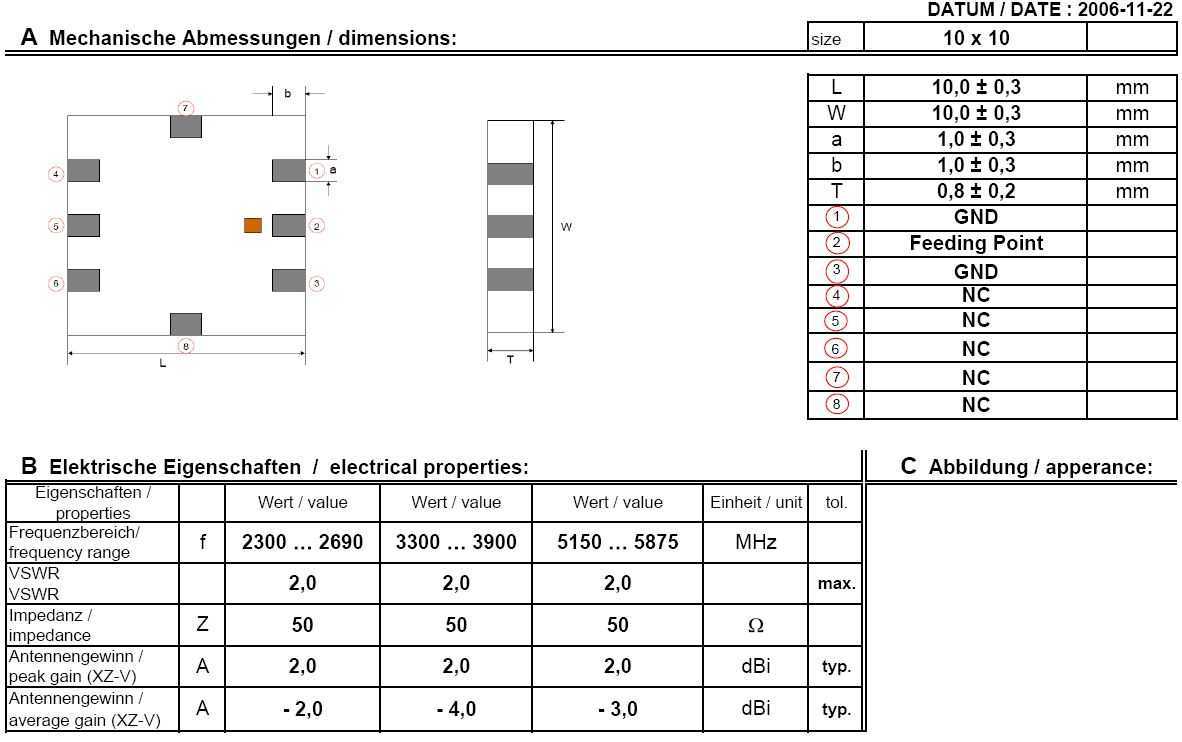

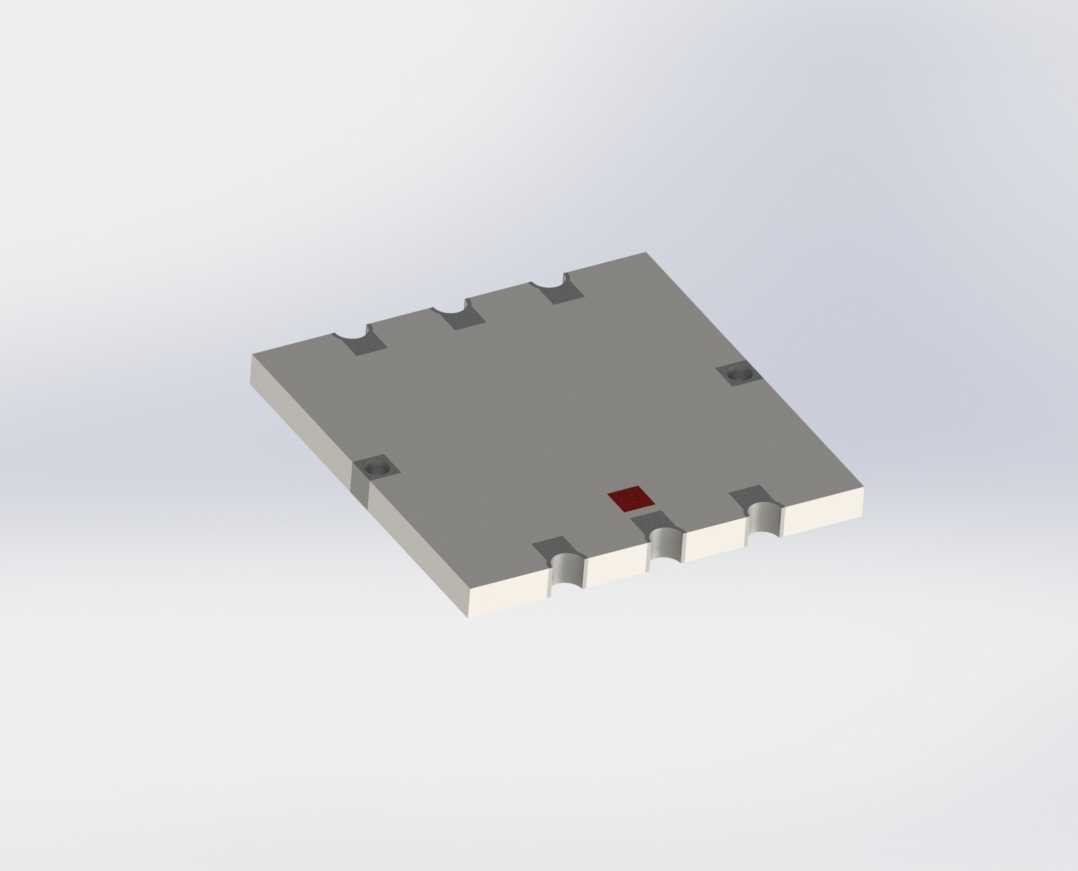

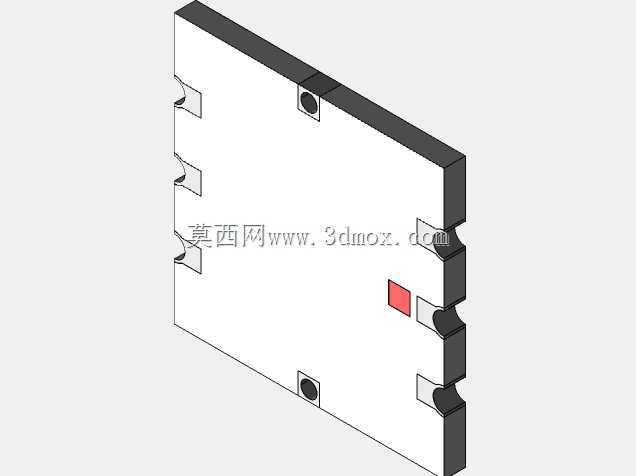

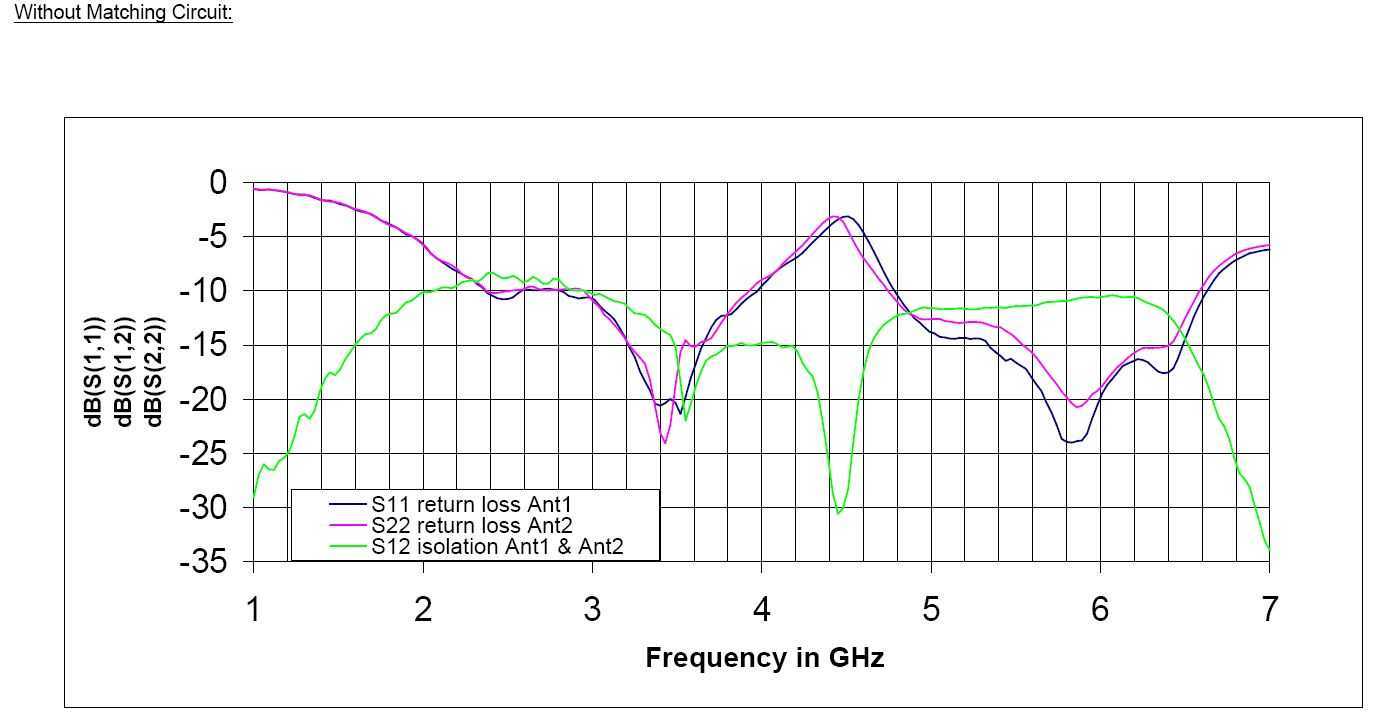

在消费级无人机、小型智能终端、物联网传感节点这类对内部空间利用率要求极高的设备里，射频天线的选型和结构适配一直是结构工程师需要重点考量的环节，本次呈现的这款贴片式芯片天线，正是针对小空间多频段通讯需求开发的射频元件。从实际应用场景来看，这类天线不需要额外外置引出结构，直接通过表面贴装工艺焊接在主板对应焊盘上，能够大幅缩减射频部分占用的整机空间，尤其适合对机身重量、内部堆叠密度有严格要求的小型无人机飞控系统、便携蓝牙数据采集终端、工业级wifi传感节点这类设备，避免外置天线带来的结构凸起、易磕碰损坏、装配工序增加的问题。从功能特性上看，这款天线覆盖2.5GHz、3.6GHz、5.8GHz三个常用射频频段，标称增益达到2.0dBi，能够同时满足蓝牙短距数据传输、WiMax城域无线接入、wifi高速数据互联的信号收发需求，同时支持MIMO多天线配置，在多天线阵列布局时，能够通过合理的板端间距设计降低信号耦合干扰，提升整机无线通讯的稳定性和传输带宽。在设计思路层面，这款天线采用低温共烧陶瓷工艺的基底结构，金属辐射层内嵌在陶瓷基底内部，外层做屏蔽封装处理，表面预留的多个焊盘分别对应信号馈入、接地以及不同频段的匹配端口，设计时需要重点考虑焊盘的共面度，确保回流焊过程中每个焊点的浸润效果一致，避免虚焊导致的天线谐振点偏移、信号增益下降问题。外形尺寸上采用标准方形贴片封装，边缘做了微小的定位缺口设计，方便SMT贴装时的视觉定位，安装边界需要注意在天线本体周围预留至少3mm的净空区域，净空区域内不能铺铜、不能布置金属结构件或者高频数字信号线，避免金属遮挡影响天线的辐射方向图，导致实际使用时信号覆盖范围缩水。在整机堆叠设计时，这类天线通常布置在主板的边角位置，远离电池、金属屏蔽罩这类会对射频信号产生遮挡的部件，同时要注意馈线长度尽可能短，减少传输线带来的信号损耗，匹配电路要就近布置在天线馈点附近，根据实际整机的结构环境做微调，确保天线在各工作频段的驻波比控制在合理范围内，满足不同场景下的无线通讯性能要求。
