陶格拉斯2.4G频段陶瓷PIFA贴片天线结构

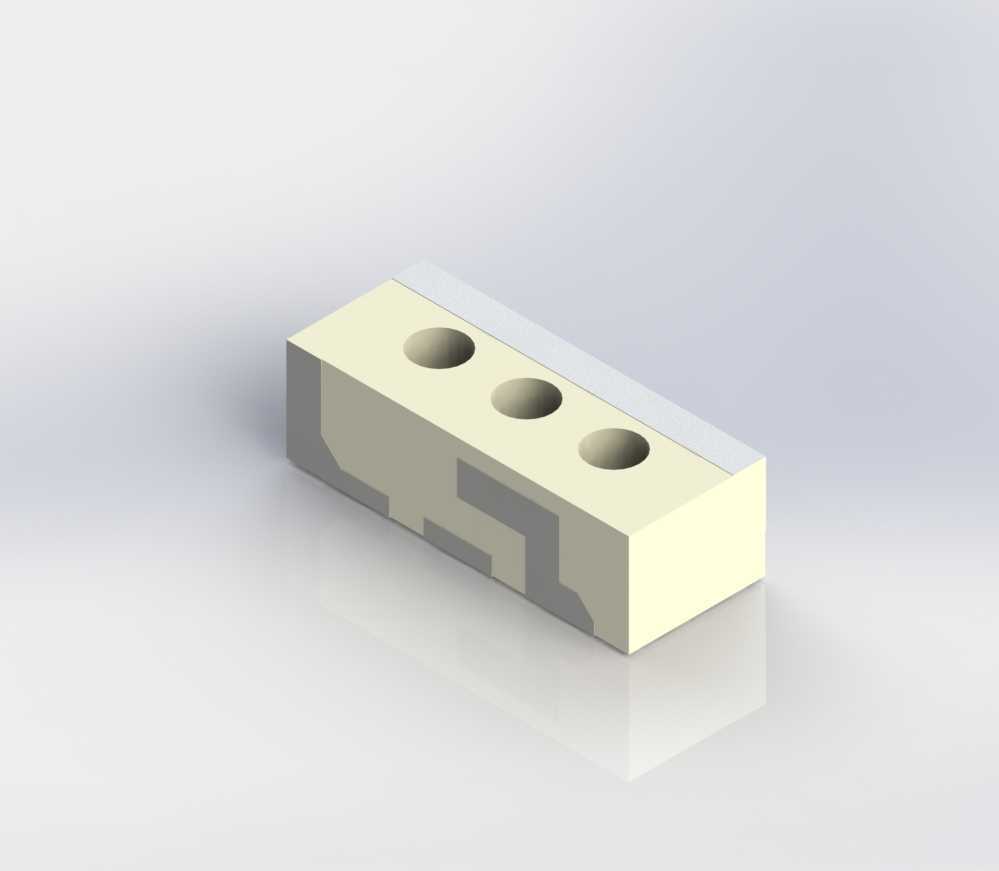

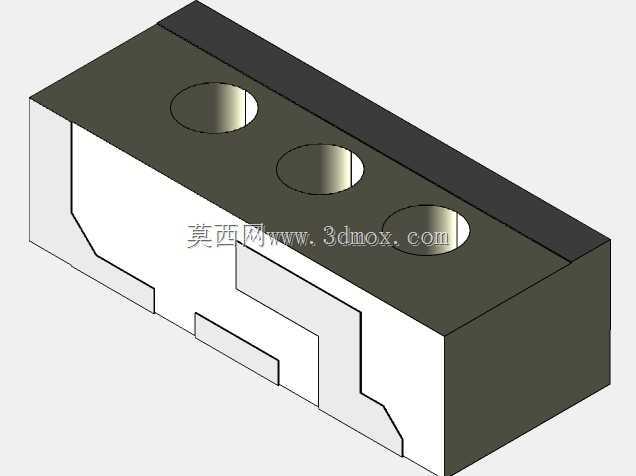

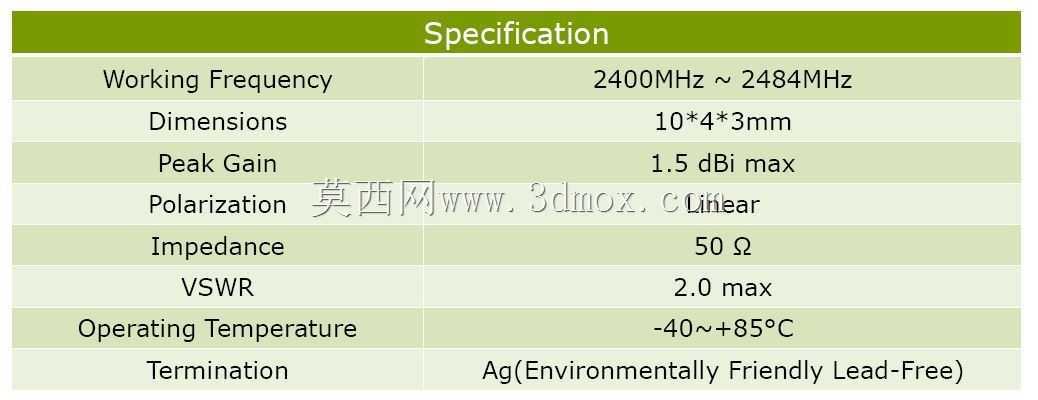

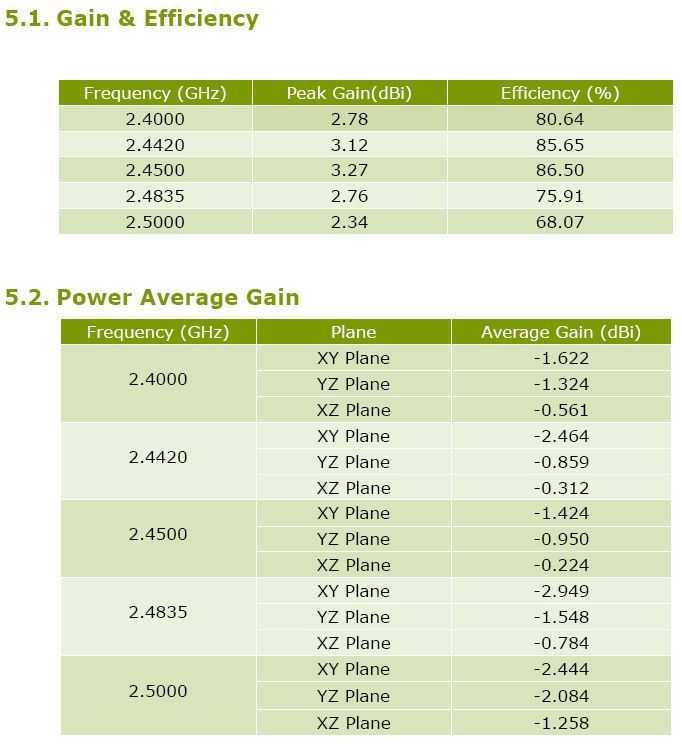

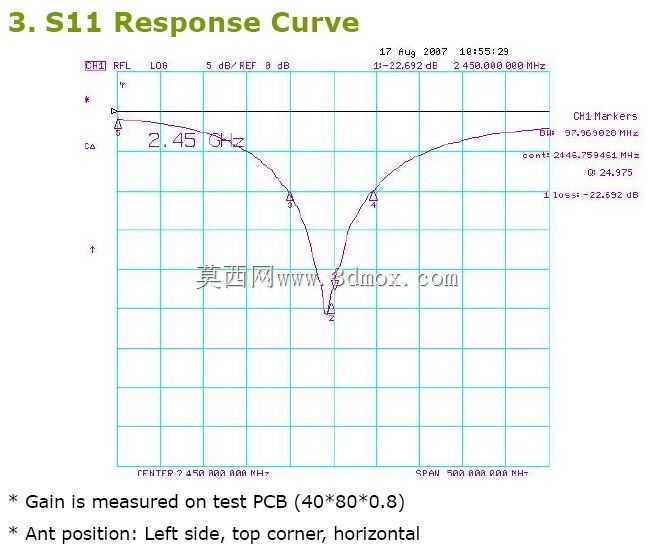

在短距离无线通讯设备的硬件开发流程中，天线选型与结构适配是直接决定整机无线性能的核心环节，这款2.4GHz频段的陶瓷介质PIFA天线，正是面向蓝牙、WLAN、Zigbee这类主流短距无线协议开发的表面贴装射频组件，适配消费电子、智能家居、工业传感节点等多类场景的内置安装需求。从结构设计逻辑来看，这款天线采用高介电常数陶瓷作为介质基材，相比传统PCB印制天线，能够在更小的物理体积下实现目标频段的阻抗匹配与辐射效率，有效压缩天线在整机内部的占用空间，满足当下便携设备、微型传感终端的紧凑化设计趋势。天线整体为规则长方体块型结构，顶面预留三个等距排布的圆形沉孔，这部分结构并非冗余设计，而是对应SMT回流焊过程中的定位与焊接固定点位，能够在贴装工序中配合吸嘴取料、焊盘对位，避免过炉过程中出现元件偏移、虚焊等工艺问题，同时三个固定点位也能提升天线焊接后的结构强度，应对终端设备日常使用中的振动、跌落冲击。从安装边界来看，这款天线采用标准SMT表贴工艺，可直接适配常规FR4 PCB板的焊盘布局，设计时无需在PCB对应区域预留额外的净空开槽，仅需按照天线规格预留对应长宽的贴装区域即可，相比需要定制净空区的板载天线，能够大幅降低PCB Layout阶段的射频适配难度，缩短硬件开发周期。从功能特性层面，PIFA（倒F天线）的固有结构特性使其具备天然的低剖面优势，同时陶瓷介质的加载能够有效拓宽天线的工作带宽，覆盖2.4GHz ISM频段的全部信道，在不同的整机外壳材质、内部堆叠环境下，都能保持相对稳定的辐射增益与驻波比表现，减少终端设备做无线认证时的天线调试工作量。在实际选型应用中，这类陶瓷天线常被用于智能穿戴设备、无线传感采集节点、蓝牙音频外设、智能家居控制模块等产品中，相比外置棒状天线，它完全内置的安装形式能够提升整机外观的整体性，同时避免外置天线易受磕碰损坏的问题；相比FPC软板天线，陶瓷基材的一致性更好，批量生产时的射频性能离散度更低，不需要针对每批次物料做额外的匹配电路微调。建模过程中需要重点关注天线金属辐射面的结构细节，陶瓷基材表面的金属覆层图案直接决定天线的谐振频率，建模时要严格还原金属走线的形状与相对位置，同时顶面的三个沉孔深度、孔径公差需要符合SMT贴装的工艺要求，避免因结构尺寸偏差导致贴装时无法正常吸取、焊接对位不准。另外天线底部的焊盘尺寸与位置需要和标准封装匹配，确保生成的工程图能够直接用于PCB封装库的制作，方便硬件设计人员直接调用。
