带缺口多边形槽超宽带微带PCB天线结构

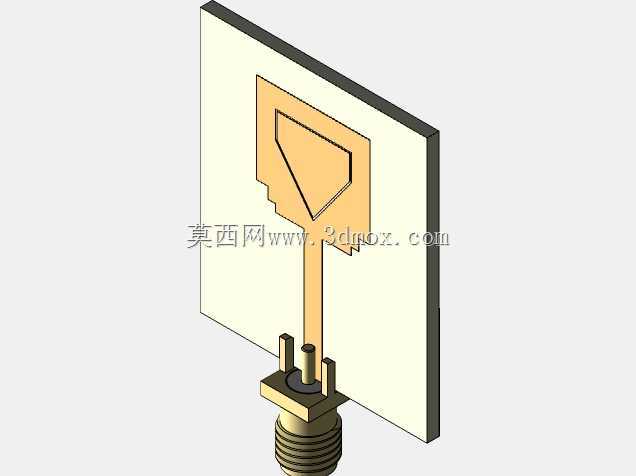

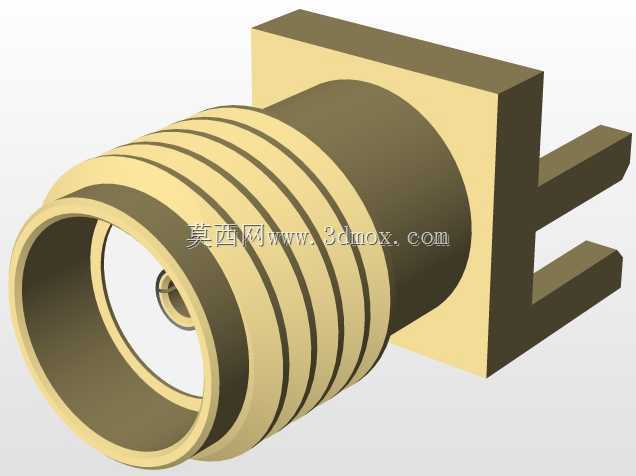

这款超宽带微带PCB天线的设计，核心围绕短距离高速无线通信场景的实际部署需求展开，可适配室内定位、短距高速数据传输、穿墙感知类设备的信号收发需求，相比传统窄带天线，其宽频带特性能够覆盖多频段通信协议的工作区间，无需为不同通信频段单独配置天线单元，能有效缩减终端设备的射频部分占用空间。从结构设计逻辑来看，辐射主体采用带缺口的多边形槽贴片构型，通过在规则多边形贴片上开设特定轮廓的缺口槽，调整辐射贴片上的表面电流路径，拉长有效电流流经长度，在不增大天线整体物理尺寸的前提下拓展工作带宽，同时缺口结构能够抑制带内信号谐振杂波，提升全频段内的信号辐射均匀度，避免不同频段下增益波动过大影响通信稳定性。馈电部分采用标准同轴接头直连的微带馈线结构，馈线与辐射贴片采用一体化PCB蚀刻工艺成型，馈电端的同轴接头通过金属化过孔与PCB背面的接地层连通，接头的安装法兰预留标准螺纹连接结构，可直接与设备外壳的射频接口旋接固定，无需额外设计转接固定结构，安装时仅需在设备壳体上开设对应直径的射频安装孔，将天线接头从壳体内部穿出旋紧固定螺母即可完成装配，装配公差适配常规消费电子及工业通信设备的壳体加工精度要求。天线的介质基板采用常规FR-4环氧板材，整体板厚适配通用PCB加工工艺，辐射贴片与接地层均采用标准铜箔蚀刻成型，整体外形为矩形平板结构，无外凸的异形结构，在设备内部布局时可直接贴装于设备壳体内侧的非屏蔽区域，不会与设备内部的电路板、结构件产生空间干涉。从安装边界来看，天线辐射面需要避开金属结构件的遮挡，金属遮挡会直接改变辐射贴片的边界条件，导致天线工作频段偏移、辐射效率下降，因此在整机结构布局时，天线对应位置的壳体部分需采用非金属材质，预留足够的信号辐射窗口。实际测试验证中，这款天线的全向辐射特性能够满足终端设备无方向信号收发的需求，在水平面上的辐射增益波动控制在合理区间，不会出现明显的信号盲区，适合作为手持终端、室内定位基站、物联网感知节点的内置射频收发部件，其PCB一体化的结构也具备良好的抗振动性能，能够适应工业现场、户外部署等存在一定振动冲击的使用场景，相比外置棒状天线，其平板结构不易受外力碰撞损坏，也不会额外增大设备的整体外形尺寸。
