扳手形超宽带单极PCB微带天线结构

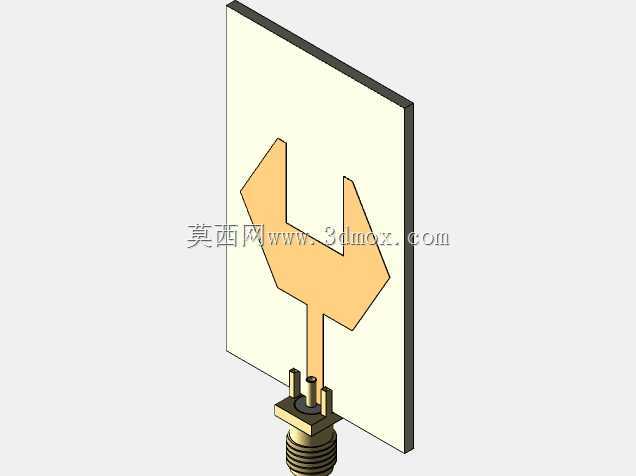

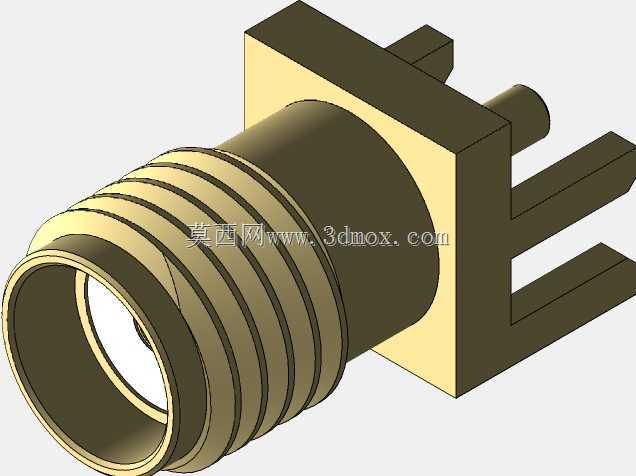

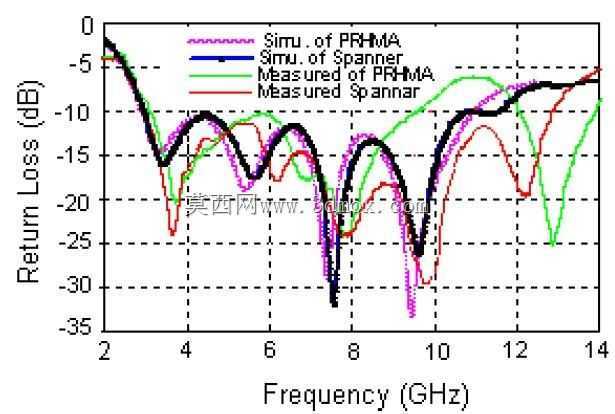

这款微带天线的辐射贴片采用扳手形轮廓设计，核心面向短距离高速无线通信、室内高精度定位、穿墙探测等超宽带应用场景，可覆盖多个常用民用通信频段，满足低剖面、易集成的布设需求。不同于常规矩形、圆形单极天线的辐射特性，该扳手形贴片通过两个分叉的臂长调整，可在不额外增加天线整体尺寸的前提下拓展工作带宽，同时优化全向辐射方向图的不圆度，减少信号覆盖盲区。从安装边界来看，天线采用标准SMA同轴接头馈电，接头底部带有标准法兰安装面，可直接固定在设备金属壳体上，馈电探针穿过PCB基板与辐射贴片的馈电点焊接，基板采用常规FR-4环氧板材，整体厚度控制在1.6mm常规PCB加工规格内，无需特殊工艺即可批量生产。设计过程中，辐射贴片的两个分叉臂的长度、夹角，以及馈电点的位置都经过参数迭代优化，在保证阻抗匹配的前提下，将天线的整体轮廓控制在小型化范围内，可直接集成在手持通信终端、物联网网关、安防探测设备的内部电路板上，不会额外占用设备外部安装空间。实际使用中，该天线的全向辐射特性可满足设备在任意摆放姿态下的信号收发需求，超宽带工作特性可同时支持多协议通信，无需为不同通信频段单独布设天线，有效降低终端设备的天线布设成本与内部空间占用。PCB基板的边缘预留了固定孔位，可通过塑料螺柱直接固定在设备内部的安装柱上，避免金属结构件对天线辐射性能的遮挡影响，馈电接头的法兰与设备壳体接触时可实现良好的接地效果，抑制壳体表面的杂散电流对天线方向图的干扰。
