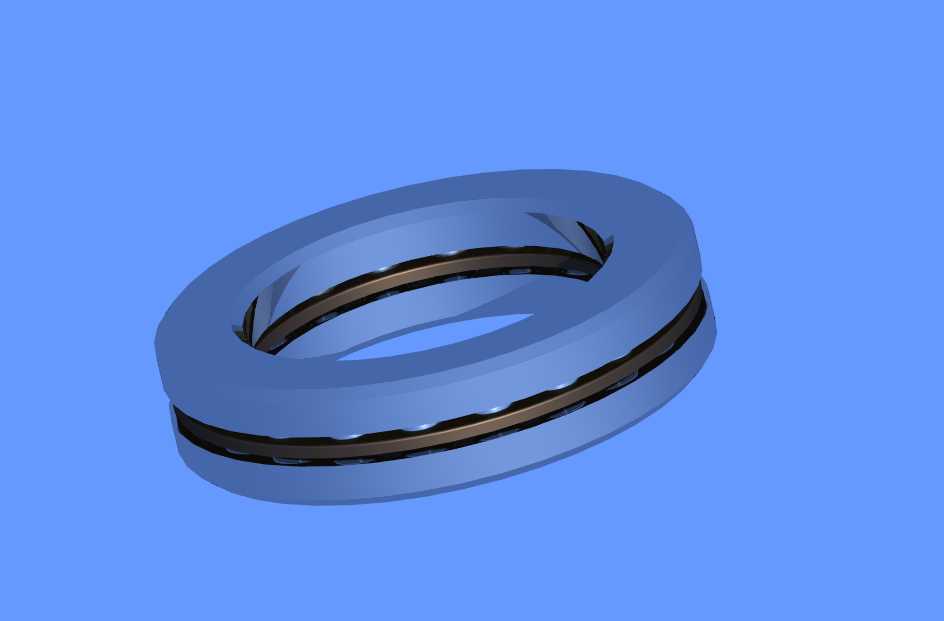

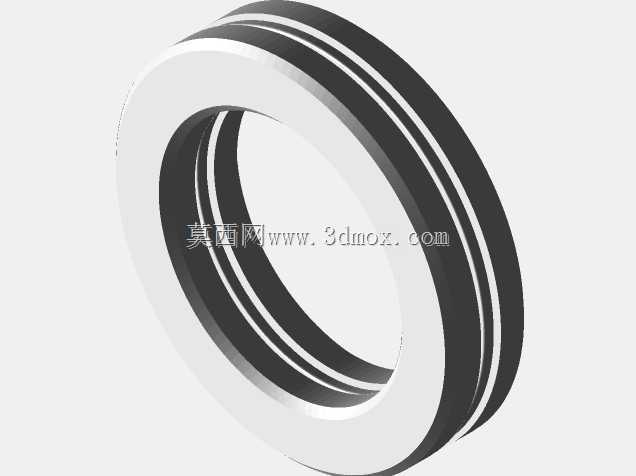

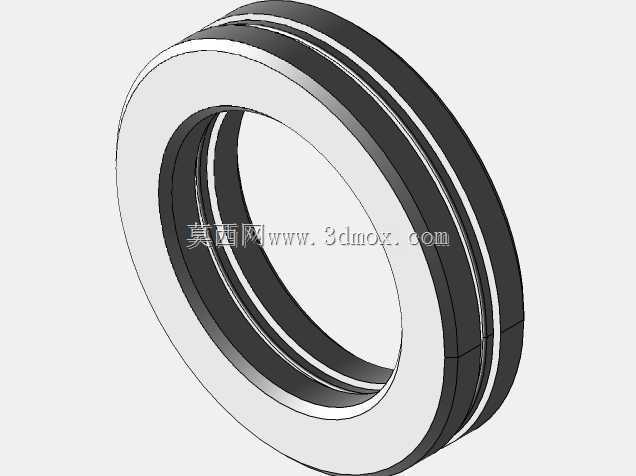

单向推力球轴承8106剖视结构三维数模

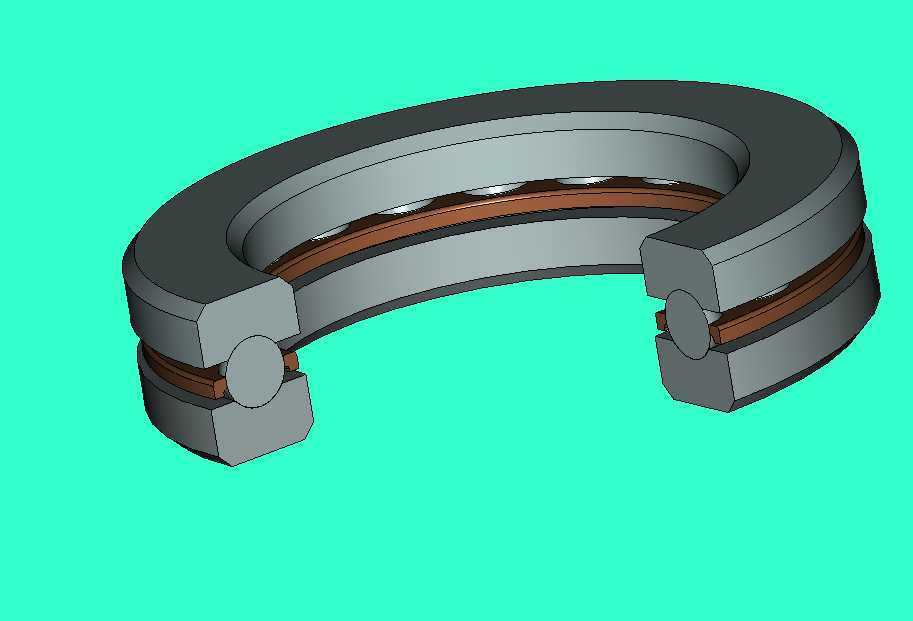

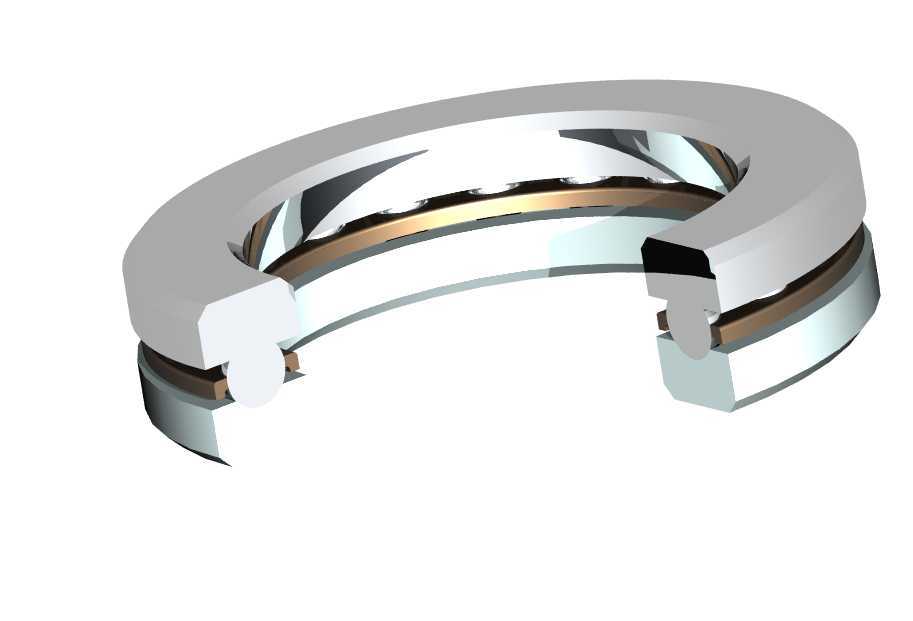

这款推力球轴承的三维数模采用半剖视展示结构，能直观看到轴圈、座圈、钢球与保持架的装配关系，在做轴向承载部位的结构设计时，可直接调用核对安装边界，省去反复查手册核对尺寸的步骤。日常做立式水泵、立式减速机、低速卷扬机构的轴向限位设计时，这类推力轴承是常用的承载部件，主要承受单向轴向载荷，无法承受径向载荷，选型时需要匹配轴径与安装座的孔径，同时预留合适的轴向游隙，避免运行时出现卡滞或载荷分布不均的问题。建模时严格遵循对应标准的尺寸规范，轴圈与轴采用过盈配合，座圈与轴承座孔采用间隙配合，保证装配时轴圈能随轴同步转动，座圈可在安装座内微量调整，补偿安装时的同轴度误差。保持架采用冲压钢保持架结构，能均匀分隔每粒钢球，避免钢球之间直接接触摩擦，降低运行时的发热与磨损，钢球的滚道为平面环形结构，接触角为90度，可将轴向载荷均匀分布到每粒滚动体上，适合低速、轴向载荷较大的工况。数模的安装边界完全符合标准尺寸要求，轴圈内径、座圈外径、装配总高度都与标准件实物一致，在做整机装配干涉检查时，可直接导入装配体，核对轴承周边的密封件、端盖、轴肩的位置关系，避免实际加工装配时出现尺寸干涉。在做设备维护仿真时，也可通过该剖视模型演示轴承的磨损位置，比如长期承受轴向冲击载荷时，钢球与滚道的接触点容易出现疲劳剥落，保持架的兜孔位置容易出现磨损，这些结构细节在数模中都有准确还原，能帮助设计人员快速理解推力轴承的受力逻辑，在结构设计时合理选择轴承的规格与安装方式，避免因选型不当导致的轴承过早失效。
