K波段GaAs低噪声金属半导体场效应管

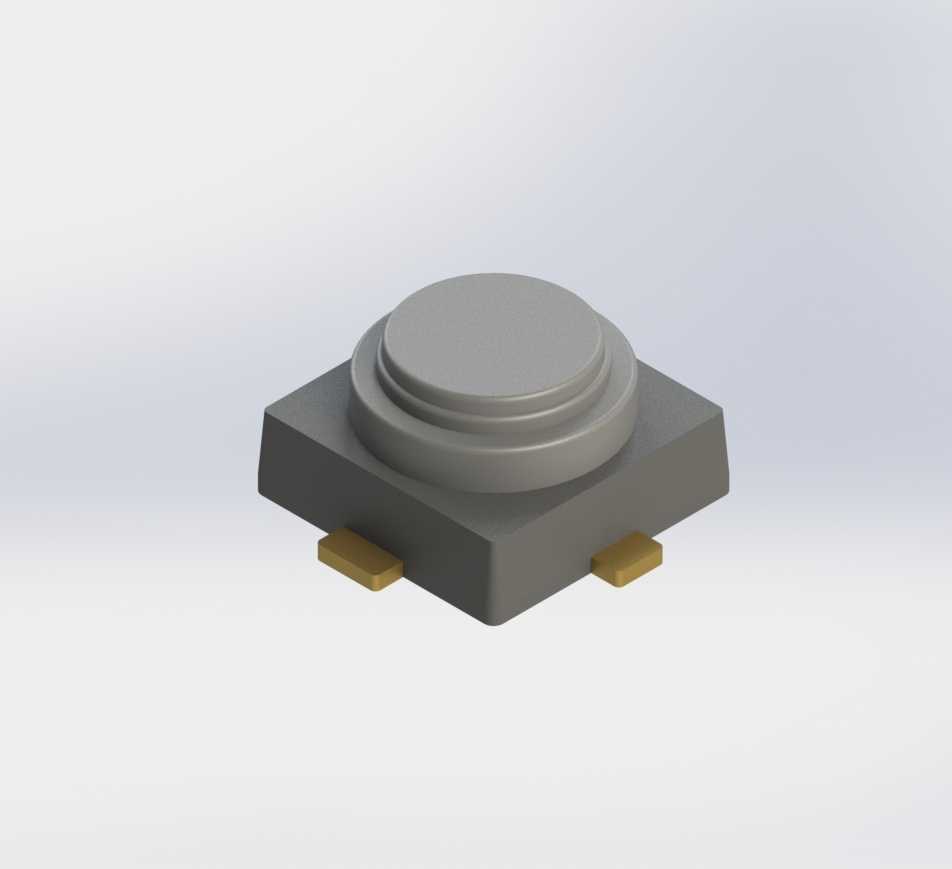

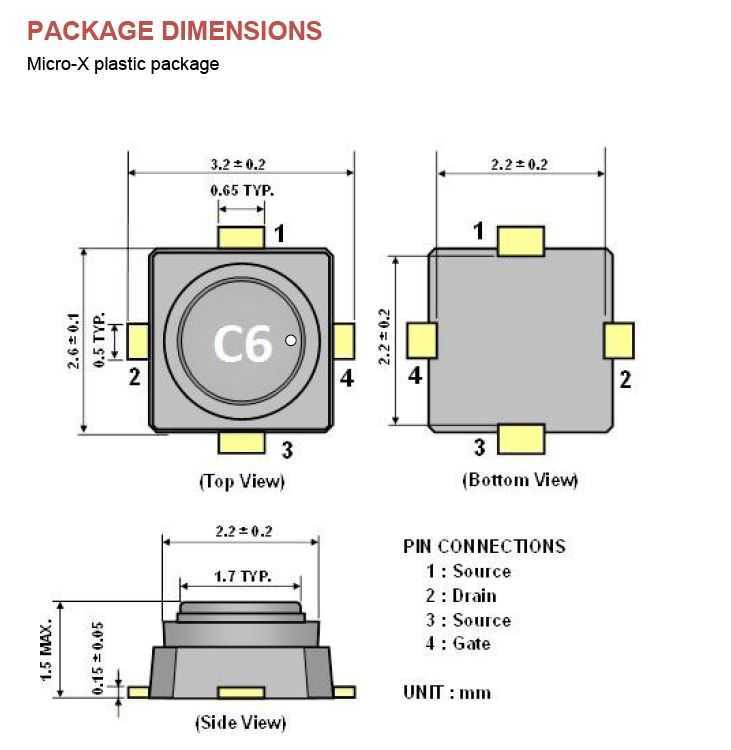

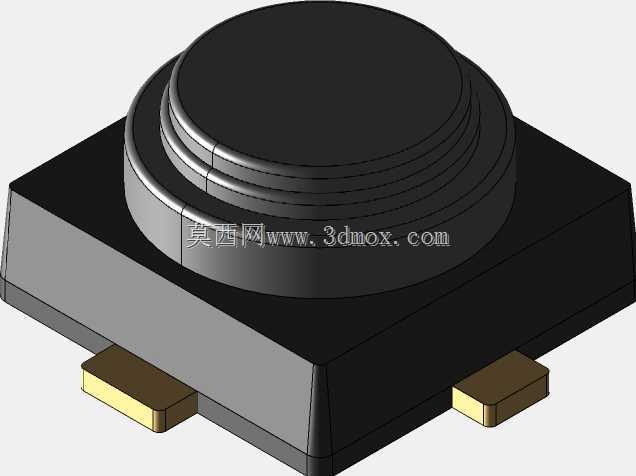

在毫米波通信、雷达前端接收链路的设计工作中，低噪声有源器件的选型与三维建模直接决定了整个射频前端的噪声系数、接收灵敏度与信号完整性表现，这款工作覆盖20GHz额定频段、支持24GHz K波段应用的砷化镓金属半导体场效应管，是高频接收链路里负责小信号前置放大的核心器件。从实际工程应用场景来看，这类器件常被集成在卫星通信地面接收终端、车载毫米波防撞雷达、点对点微波通信设备的前端第一级放大位置，因为接收链路第一级的噪声系数会直接级联影响整个接收通路的总噪声水平，所以器件的结构建模精度会直接影响后续腔体电磁兼容仿真、装配干涉检查的结果准确性。从器件本身的功能特性来看，这类砷化镓材质的场效应管依靠金属与半导体接触形成的肖特基势垒作为栅极控制结构，栅极与沟道之间不存在二氧化硅类的介电层，相比硅基MOSFET在高频段下的寄生参数更小，电子迁移率更高，能够在K波段的高频工作条件下保持足够的增益与极低的噪声系数，适合处理天线端接收到的微瓦级微弱射频信号，在保证信号放大的同时尽可能少引入额外噪声，避免有用信号被器件本身的热噪声淹没。在三维建模的设计思路上，模型严格还原了器件的实际封装结构：底部为方形陶瓷基座，既作为芯片的承载结构，也起到高频接地与电磁屏蔽的作用，基座上方的圆形金属帽为密封封装结构，内部封装了砷化镓芯片与金丝键合结构，基座两侧伸出的镀金焊片为信号输入输出与供电引脚，建模时严格还原了引脚的伸出长度、厚度与相对位置，能够直接导入PCB装配仿真环节，验证焊盘匹配度与焊接间隙。在安装边界的尺寸把控上，模型还原了器件表贴封装的实际安装尺寸，基座的长宽尺寸、引脚的中心距、封装总高度都按照实际器件的安装公差要求做了还原，设计人员在做射频腔体布局时，可以直接调用该模型检查器件与上方屏蔽盖的安全距离，避免出现屏蔽盖距离器件过近导致的高频性能偏移，也能提前验证表贴焊接时的引脚与PCB焊盘的对位精度，减少后续打样阶段出现的装配干涉、焊接不良等问题。对于从事高频通信设备结构设计、射频前端硬件开发的工程师来说，精准的器件三维模型能够大幅缩短前期布局迭代的周期，避免因为器件模型尺寸偏差导致的腔体谐振、装配干涉等问题，在做整机热仿真时，也可以基于该模型的封装结构设置正确的材料参数，模拟器件工作时的热传导路径，优化散热结构设计，保证器件在额定工作温度范围内稳定运行。
