紧凑型超宽带单极子微带通讯天线结构

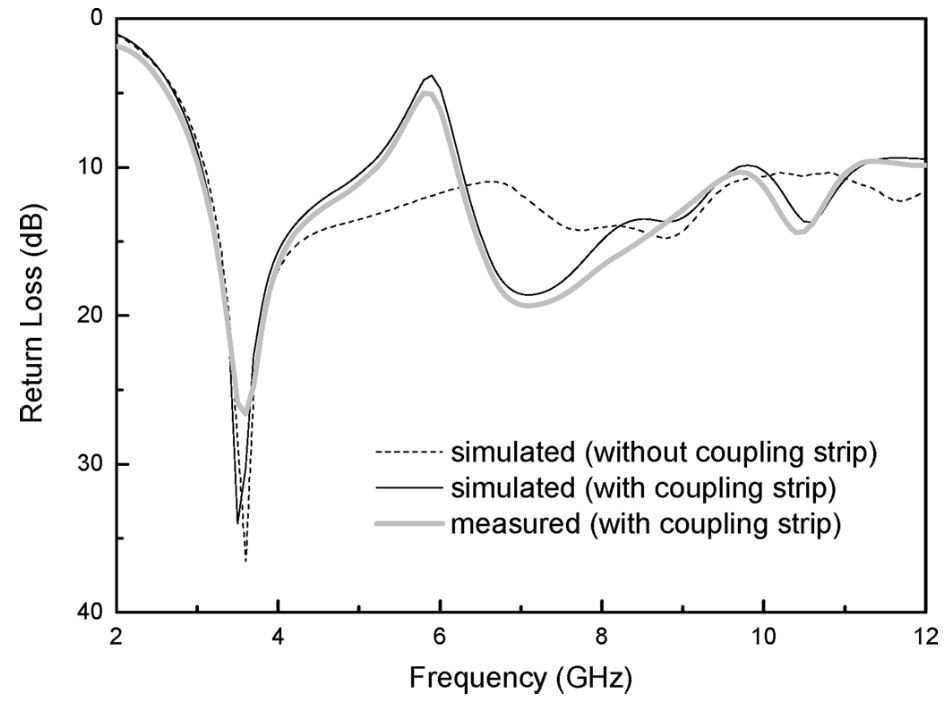

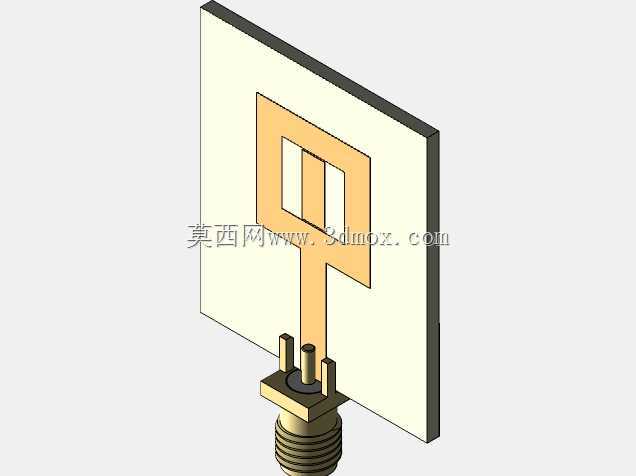

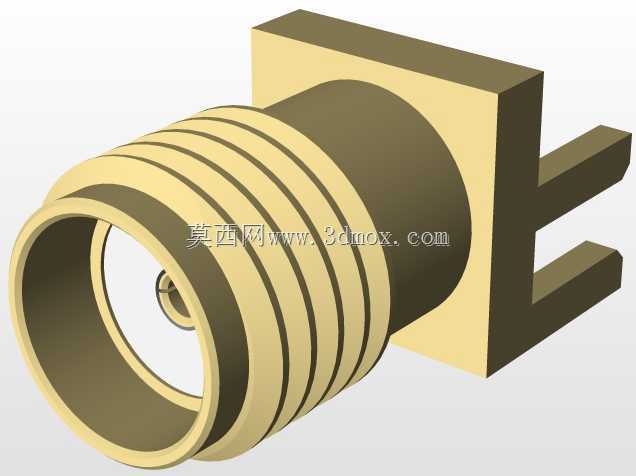

在短距离高速无线通讯、室内高精度定位、穿墙探测这类对信号带宽、设备集成度要求严苛的场景中，超宽带天线的性能直接决定整套射频系统的实际表现。常规单极子天线往往存在带宽覆盖不足、剖面尺寸偏大、带内信号驻波波动大的问题，很难适配当前便携通讯设备、小型传感节点的紧凑安装需求，这款紧凑型超宽带单极子微带天线，正是针对这类工程痛点完成的结构设计。从结构设计逻辑来看，这款天线采用微带贴片的单极子架构，辐射主体印制在标准厚度的高频介质基板上，基板选用低介电常数损耗的高频板材，能够在宽频带范围内降低信号传输损耗，保证辐射效率。辐射贴片采用开槽嵌套的异形结构，通过在主辐射贴片上开设对称的矩形槽缝，调整表面电流的传输路径，在拓展工作带宽的同时，引入特定频段的带陷特性，能够规避同频段其他窄带通讯系统的信号干扰，不需要额外增加滤波电路就可以实现抗干扰效果，大幅简化前端射频链路的结构复杂度。馈电部分采用标准SMA同轴接头直连的结构，同轴接头的内导体直接与辐射贴片的馈电端焊接固定，外导体与介质基板背面的接地层可靠连接，这种馈电结构不需要额外的阻抗变换微带线，就可以实现50欧姆的标准端口阻抗匹配，降低馈电网络带来的信号损耗，同时接头自带的螺纹安装结构，可以直接固定在设备壳体的预留开孔上，安装边界清晰，不需要额外设计复杂的固定支架。从安装适配性来看，这款天线的整体剖面高度极低，介质基板采用矩形平板结构，整体厚度仅包含板材厚度与同轴接头的安装高度，能够直接贴装在通讯设备的壳体内部，不会额外占用设备外部空间，适配便携终端、小型传感节点的紧凑内部布局。接地层覆盖介质基板背面的对应区域，不需要额外扩展大面积的接地金属面，就可以保证稳定的全向辐射特性，在水平面上能够实现近似均匀的信号覆盖，满足短距离通讯全向收发的使用需求。在实际工程应用中，这类天线可以直接集成在超宽带通讯模块、室内定位标签、便携式探测设备的射频前端，工作频段覆盖常用的超宽带通讯区间，带陷特性能够有效过滤工作频段内的窄带干扰信号，保证信号传输的稳定性。结构设计上充分考虑批量加工的工艺性，辐射贴片与接地层都采用标准印制板工艺加工，不需要特殊的成型工艺，同轴接头采用标准射频连接件，采购与装配成本可控，装配过程仅需要完成接头与贴片的焊接、接头与壳体的螺纹固定两个步骤，生产装配效率高，适合批量集成到各类小型无线通讯设备中。在结构建模过程中，需要重点关注介质基板的介电常数参数、贴片槽缝的尺寸精度、馈电点的位置精度，这些参数直接影响天线的驻波比与辐射方向图，建模时需要严格对齐各层结构的装配位置，保证同轴接头的内导体与辐射贴片、外导体与接地层的连接面完全贴合，避免装配间隙带来的阻抗失配问题。
