陶格拉斯圆形13.56MHz近场通信天线结构

在非接触支付终端、门禁识读设备、近场数据交互模组的开发环节，这类圆形NFC天线是核心的信号收发部件，建模时需要优先匹配识读范围的边界要求，不能只做外观曲面的复刻。从实际应用场景看，这类天线主要适配符合EMV标准的支付类终端，也就是日常接触的非接触银行卡闪付、NFC工牌识读、便携刷卡设备的信号端，安装时通常贴装在终端外壳内侧，和主控板的射频引脚通过底部的接插端连通，不需要额外的复杂固定结构，薄型的盘式设计可以最大程度压缩终端内部的占用空间。

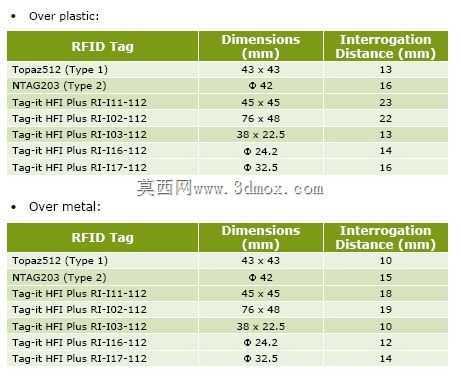

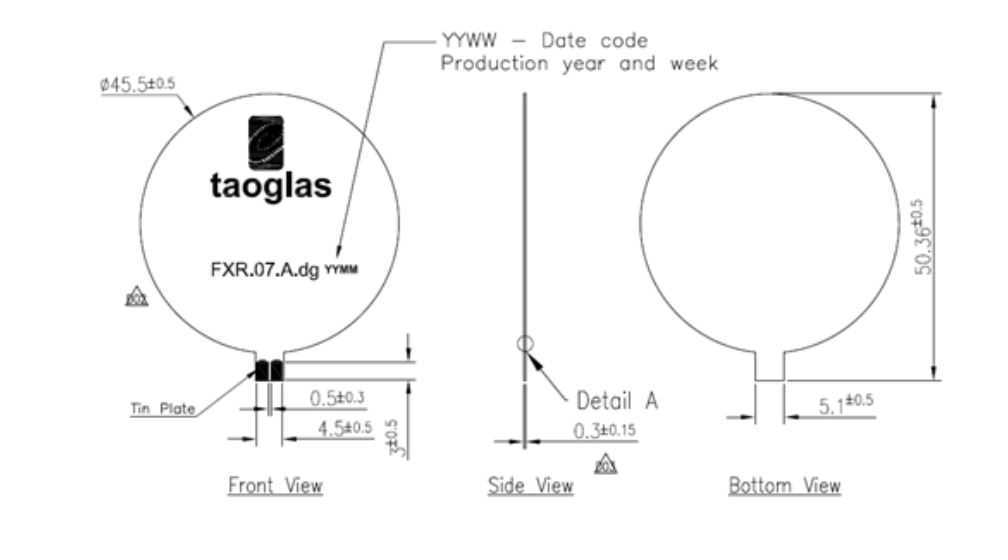

设计思路上，首先要确定天线的辐射边界，最小10mm的识读距离可以满足贴卡快速交互的需求，最大23mm的识读范围可以避免非目标卡的误触发，这个参数是在大量实测基础上确定的，建模时圆形辐射面的直径、基材厚度都要和实际电气参数匹配，不能随意缩放尺寸，否则会直接改变谐振频率，导致识读灵敏度下降。天线本体采用薄型圆盘结构，表面印刷的标识对应型号与品牌信息，底部延伸的窄条接插端做了等宽设计，和FPC排线的接口尺寸匹配，安装时不需要额外做转接结构，直接插入对应插座即可完成电气连接。

从安装边界来看，圆盘形的结构没有突出的棱角，在终端内部排布时不会和周边的结构筋位、螺丝柱产生干涉，厚度方向的尺寸控制在毫米级，即使是超薄型的手持终端也能容纳，安装时需要注意天线辐射面不能被大面积金属件遮挡，否则会产生信号屏蔽，建模时已经预留了和外壳内壁的安装间隙，避免贴合过紧导致的性能衰减。对于结构设计人员来说，调用这个模型的时候，可以直接把天线模型导入终端装配体，提前排布周边的结构件位置，预留出信号辐射的净空区域，不用再反复核对天线的外形尺寸和安装位，能大幅缩短终端结构开发的周期，也能避免后期打样后出现识读距离不达标的问题。射频匹配的相关结构在建模时已经做了简化，保留了外部安装需要的所有外形特征，接插端的位置、宽度都和实物一致，装配时可以直接做配合约束，不需要额外调整尺寸。
