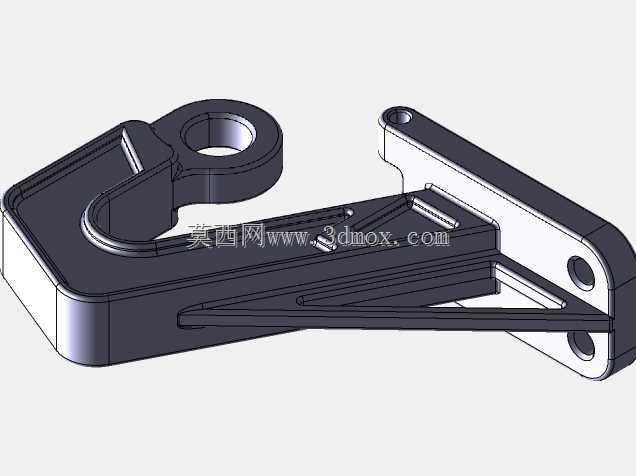

航空用钢制弯臂式支撑固定支架

这款支架主要应用于航空机载设备的安装固定场景，在机身内部的设备舱、管线排布区域承担载荷传递与部件定位的作用，实际使用中需要承受飞行过程中的交变振动载荷、瞬时过载冲击力，同时要适配机身内部紧凑的安装空间，避免与周边管线、操纵构件产生运动干涉。从结构设计来看，底部采用带双安装孔的平板式安装座，安装面做了平面度公差控制，能够与机身预埋的安装基面完全贴合，两个安装孔的孔位间距严格匹配机身标准安装点位的孔距要求，安装时可通过标准紧固件实现快速定位锁紧，不需要额外现场配打孔位，能缩短机载设备的装配调试周期。支架主体采用弯臂式承力结构，臂身内部设置了多道纵向加强筋，筋条的走向完全顺着载荷传递路径布置，从底部安装座一直延伸到上部的挂钩式连接端，在不额外增加零件整体壁厚的前提下，大幅提升了臂身的抗弯曲、抗扭转刚度，避免飞行过程中因载荷冲击产生结构形变，影响上部挂载设备的定位精度。上部的连接端采用挂钩加铰接孔的组合结构，挂钩部分可以先实现挂载部件的预挂定位，降低装配时的对位难度，铰接孔则用于穿装连接销轴，实现与上部挂载构件的铰接配合，允许挂载部件在设计允许的角度范围内产生小幅摆动，抵消飞行过程中的振动位移，避免刚性连接产生的应力集中导致构件断裂。零件整体采用钢制材料加工，表面做了发黑防锈处理，能够适应机舱内复杂的温湿度环境，不会在长期使用过程中出现锈蚀剥落的问题。设计过程中对所有的棱边都做了圆角过渡处理，既避免了锐边划伤装配人员，也减少了应力集中点的存在，提升了零件的疲劳寿命。从安装边界来看，支架整体外轮廓的包络尺寸完全适配机身对应安装位的预留空间，弯臂的倾斜角度经过反复校核，既保证了上部挂载点的位置精度，也让整个支架的重心落在底部安装座的支撑范围内，不会产生额外的倾覆力矩，提升安装后的整体稳定性。
