橡胶材质电缆入口紧固固定件结构设计

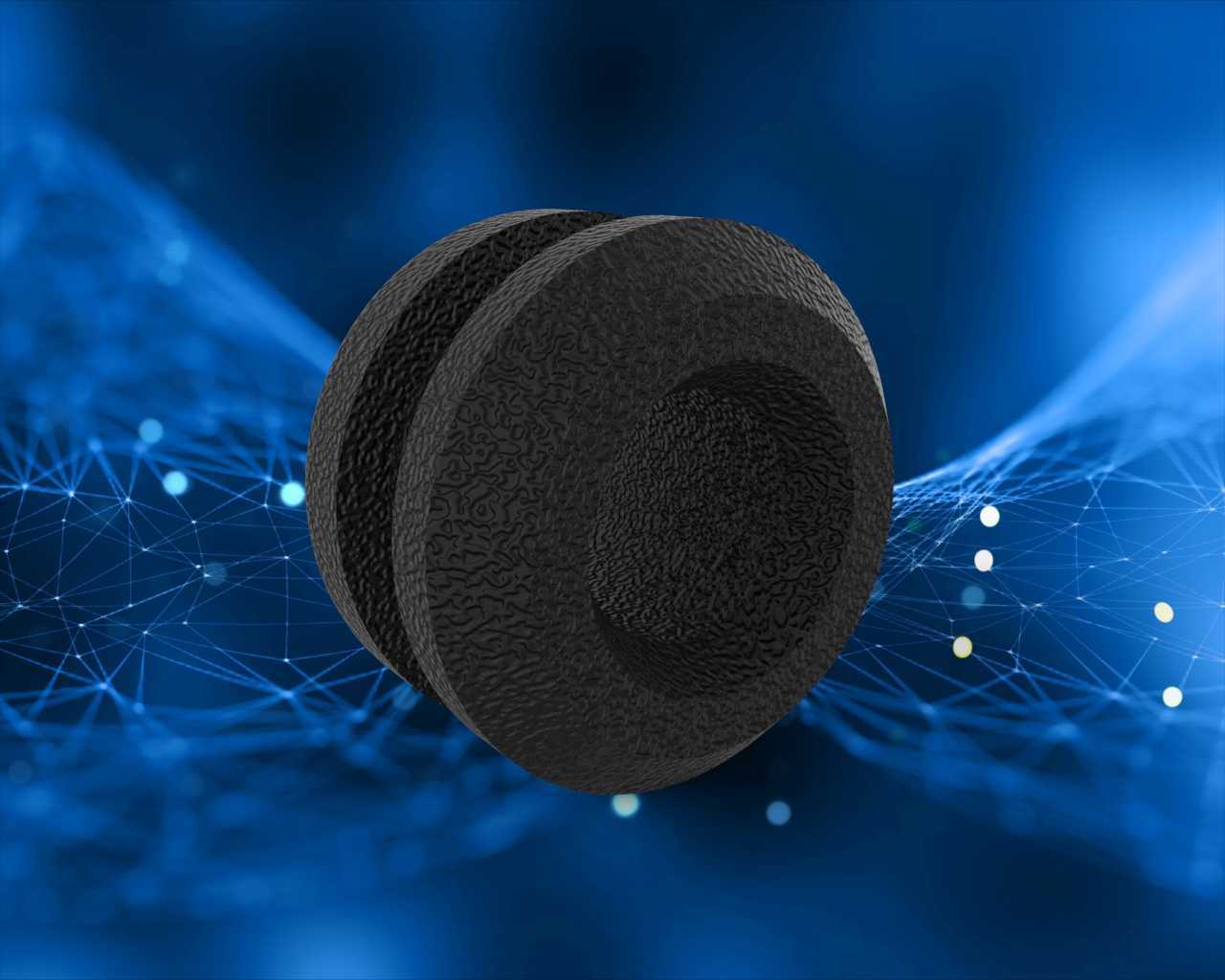

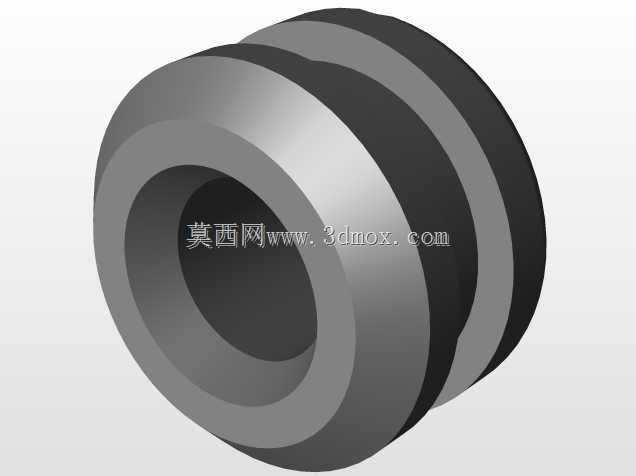

这类橡胶材质的电缆入口固定件，多应用在电控柜、小型设备壳体、户外接线盒的线缆穿入位置，核心作用是在穿线位置完成线缆的位置固定，同时填补穿线孔与线缆之间的间隙，避免灰尘、水汽顺着穿线间隙进入设备内部，也能防止线缆受外力拉扯时出现接线端松脱的问题。从结构设计来看，整体采用双台阶式的圆盘造型，靠近外侧的盘面做了细微的防滑纹理处理，安装时卡入面板的安装孔后，外露的盘面纹理能提升手动按压装配时的摩擦力，不需要额外工具就能完成初步卡装，适合批量装配的生产线作业场景。设计时首先明确安装边界，适配的面板安装孔直径为14.6mm，可穿过的线缆直径为8mm，允许安装的面板最大厚度为3.8mm，这个尺寸参数覆盖了大部分薄钢板电控柜、塑料设备外壳的常规壁厚，选型时不需要额外修改面板开孔尺寸，能直接匹配现有设备的开孔标准。结构上中间的穿线孔与线缆采用过盈配合，橡胶本身的弹性可以紧密包裹线缆外护套，即使线缆存在小幅的径向晃动，也能保持密封面的贴合度，不会出现间隙。双圆盘的中间卡槽尺寸刚好卡在面板开孔位置，安装时从面板外侧将固定件压入开孔，卡槽卡入面板后，两侧的圆盘分别贴在面板的内外两侧，不需要额外的螺母或者卡扣固定，依靠橡胶本身的形变张力就能完成自身的固定，不会从开孔位置脱落。在实际设备运维场景中，这类快装型的电缆入口件更换十分便捷，当线缆需要更换或者重新布线时，只需要从外侧将固定件撬出，穿好新线缆后重新压入开孔即可，不需要拆解设备内部的结构，能大幅降低现场运维的工作量。设计时特意将橡胶材质的硬度控制在合适区间，既保证安装时有足够的形变能力方便压入开孔，又能在安装完成后有足够的抱紧力固定线缆，同时不会因为硬度过高夹伤线缆的外护套，避免长期使用后线缆护套出现开裂的问题。外露的盘面做了微凹的造型处理，既可以减少外力磕碰对固定件的损伤，也能让线缆在穿入位置形成自然的弧度过渡，避免线缆在开孔位置出现直角弯折，降低线缆长期弯折导致的线芯断裂风险。这类固定件没有多余的金属结构件，整体为单一橡胶材质成型，不存在锈蚀风险，在户外设备、潮湿工况的设备上使用时，不会因为金属件生锈污染设备表面，也不会因为锈蚀导致拆卸困难。
