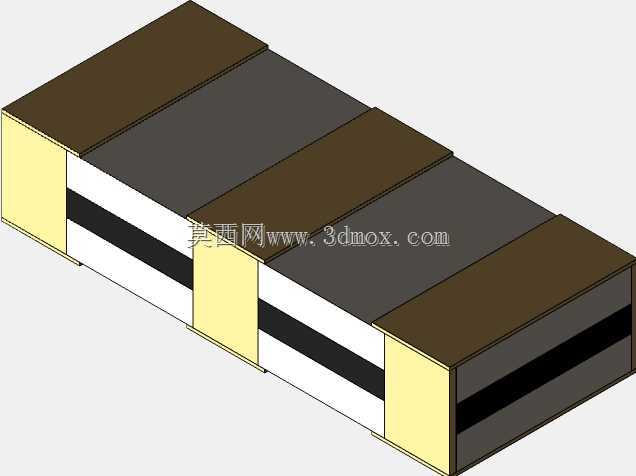

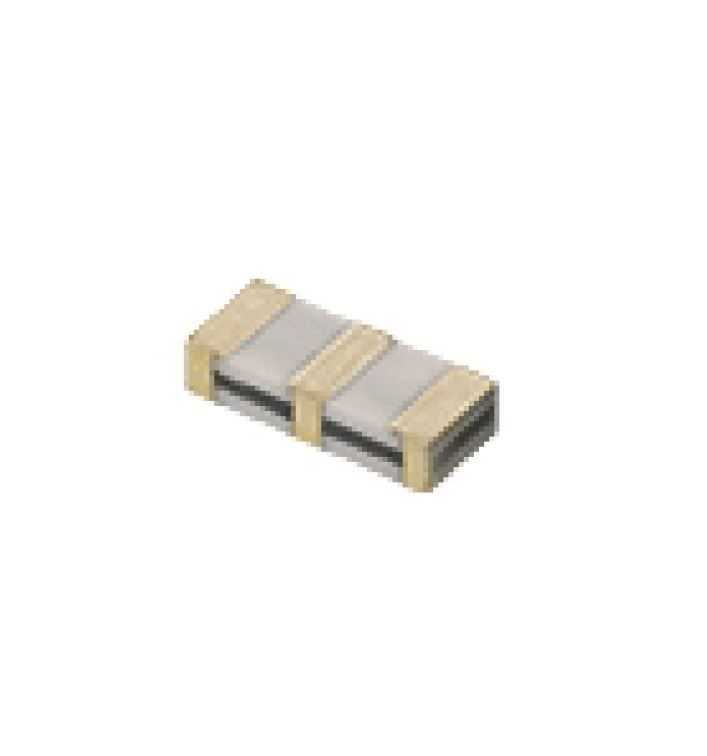

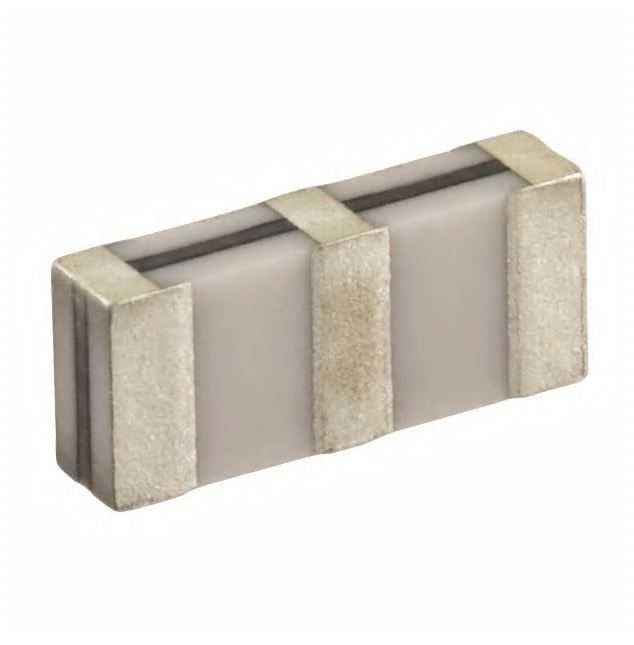

村田10.7MHz陶瓷滤波器三维结构

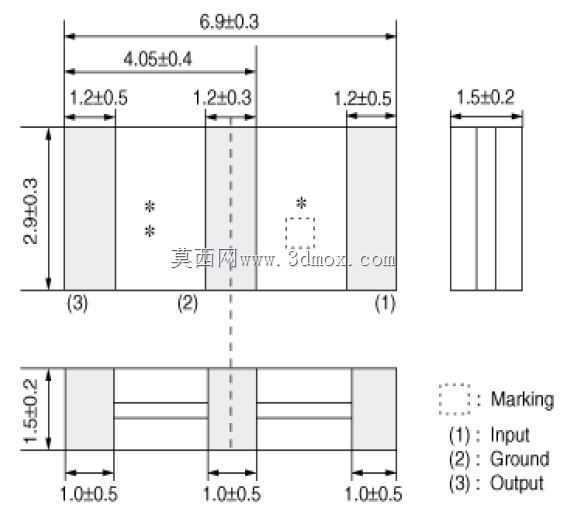

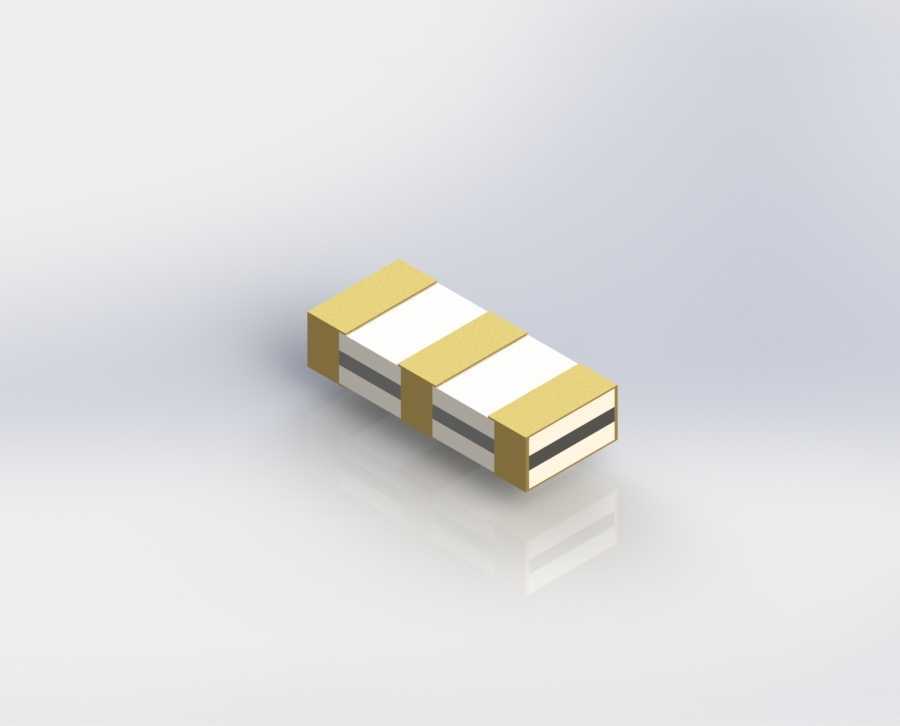

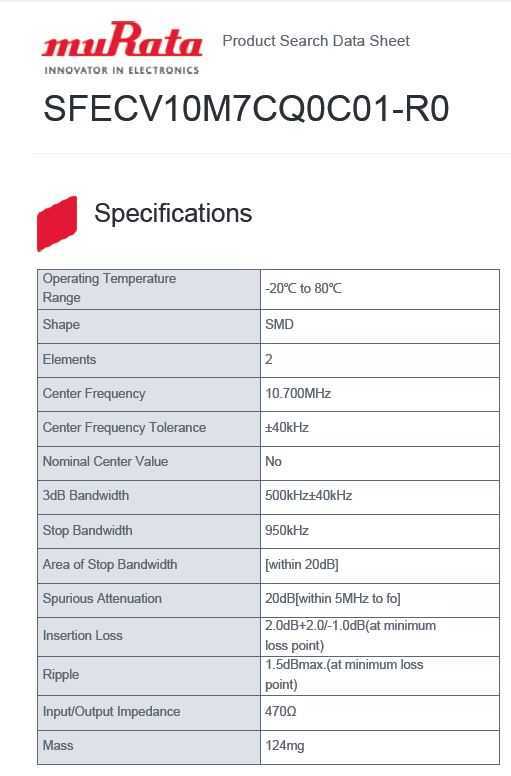

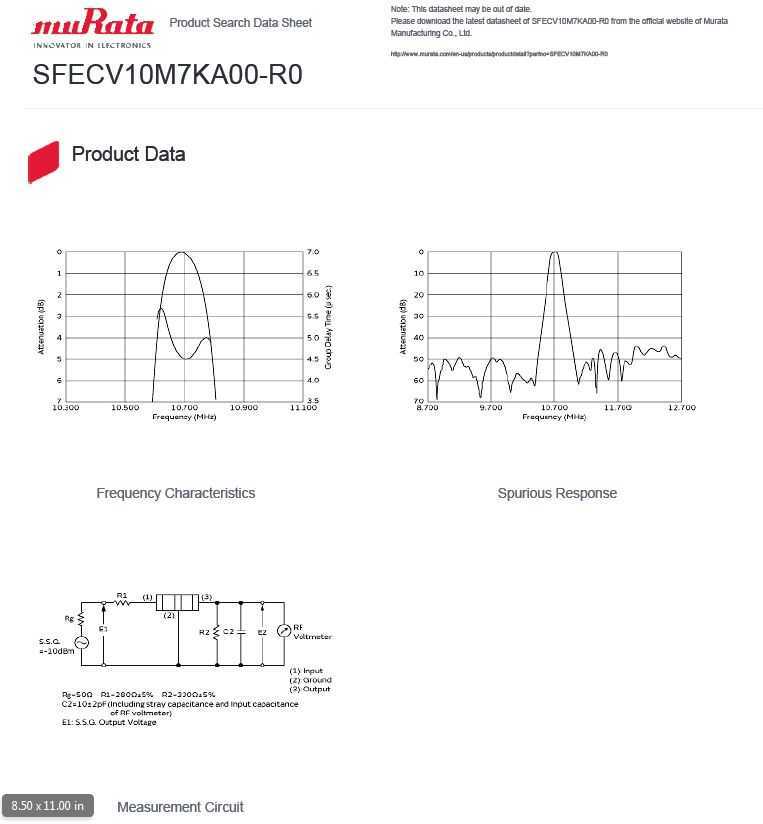

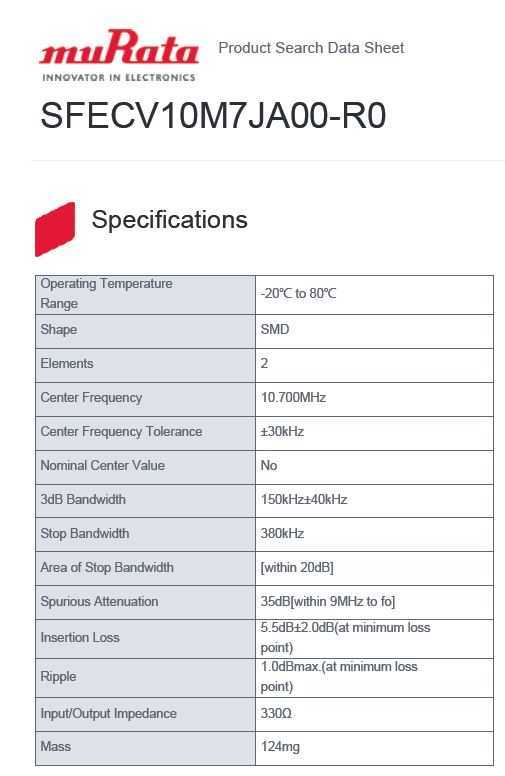

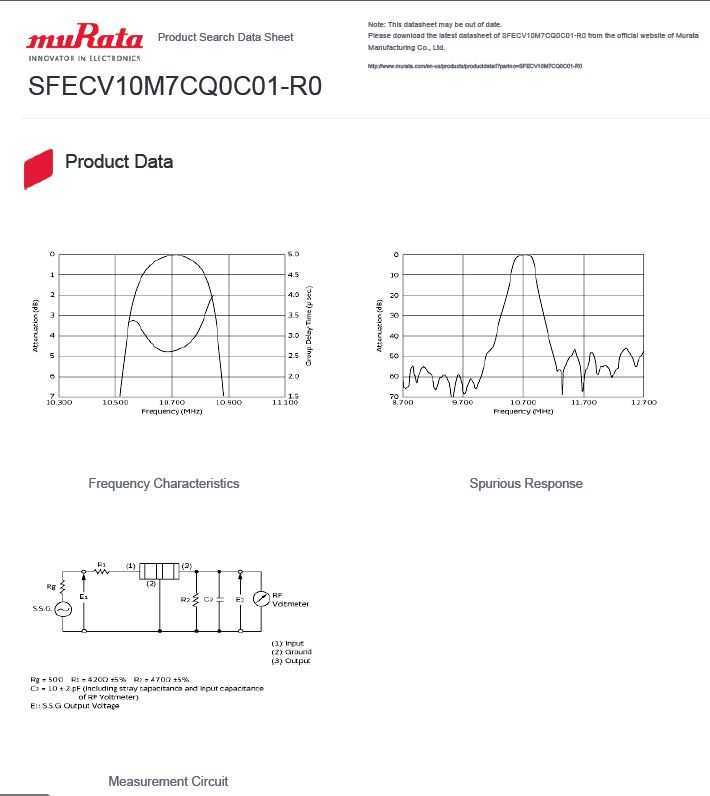

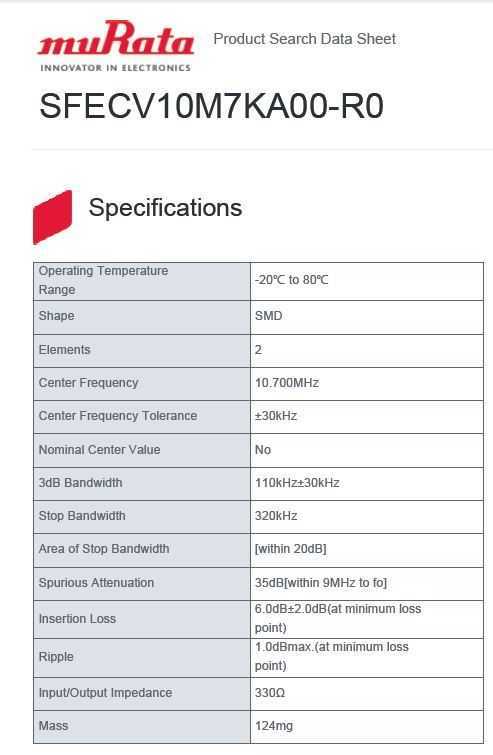

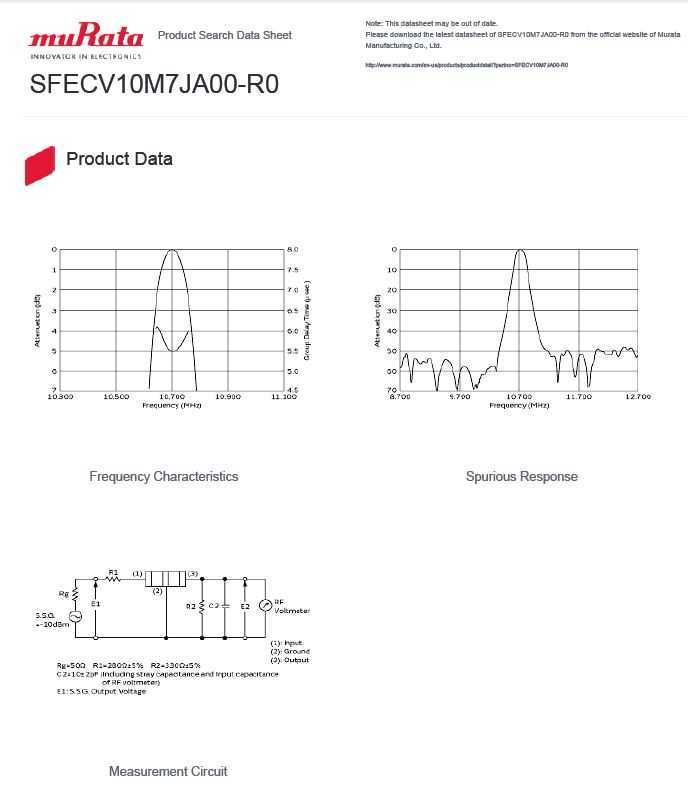

这款村田10.7MHz SFECV系列陶瓷滤波器，是射频接收链路中频处理环节的核心无源器件，在超外差式RF接收设备的电路设计中应用广泛，最常见的部署位置是FM接收机中频混频器的第一级输出端，承担选频滤波的核心作用，能够从混频输出的复杂频谱中筛选出10.7MHz的目标中频信号，滤除带外杂波、镜像频率干扰以及混频产生的高阶谐波分量，为后级中放、解调电路提供纯净的目标频率信号，保障接收设备的信噪比与解调精度。不同于晶体滤波器陡峭的带外抑制特性，该系列陶瓷滤波器在成本与性能之间做了精准平衡，虽然带外抑制的尖锐度不及晶体器件，但足以覆盖消费级、工业级低成本射频接收设备的滤波需求，适配110kHz、150kHz、500kHz三档可选带宽，可根据不同接收场景的邻道抑制要求灵活选型，支撑大批量商用商品滤波器的市场应用需求。从结构设计维度看，该器件采用贴片式封装结构，外壳尺寸严格遵循6929封装规格，长宽尺寸为6.90mm×2.90mm，属于小型化表贴器件，适配SMT自动化回流焊生产工艺，在PCB布局阶段需要严格预留对应的安装边界，焊盘尺寸需匹配器件两端的金属化电极宽度，器件本体与周边元器件的安全间距需满足SMT贴装的工艺公差要求，避免焊接过程中出现连锡、偏移等工艺缺陷。建模过程中严格还原了器件的层叠陶瓷结构，两端的金属端电极、中间的分隔电极都按照实物的尺寸比例还原，陶瓷基体的层叠结构、电极的金属镀层厚度都做了对应呈现，能够直接用于射频电路板的整机结构装配校验，在PCB布局阶段可通过该模型完成器件干涉检查、装配空间预留、整机堆叠高度验证，避免结构设计阶段出现器件与外壳、周边结构件的干涉问题。这类陶瓷滤波器的内部采用压电陶瓷振子的耦合结构，通过陶瓷材料的压电效应实现频率选择，外部封装采用陶瓷基体加金属端帽的密封结构，具备良好的温湿度稳定性，能够适应消费电子、工业通讯设备的常规工作环境，在无线对讲机、FM广播接收设备、小型射频数传模块中都有大量应用。建模时充分考虑了结构装配的实际需求，所有外形尺寸、电极位置都严格对标器件实物规格，可直接导入各类三维装配场景，完成整机结构的虚拟装配验证，帮助结构工程师在设计阶段提前确认器件安装空间，减少打样阶段的结构修改迭代次数。
