SiTime5032六针贴片MEMS晶体振荡器

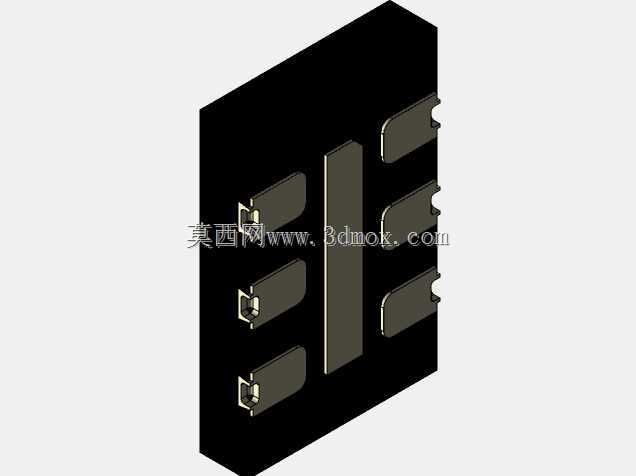

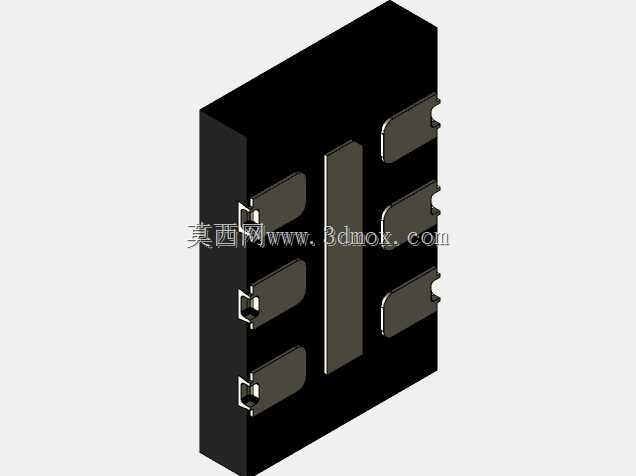

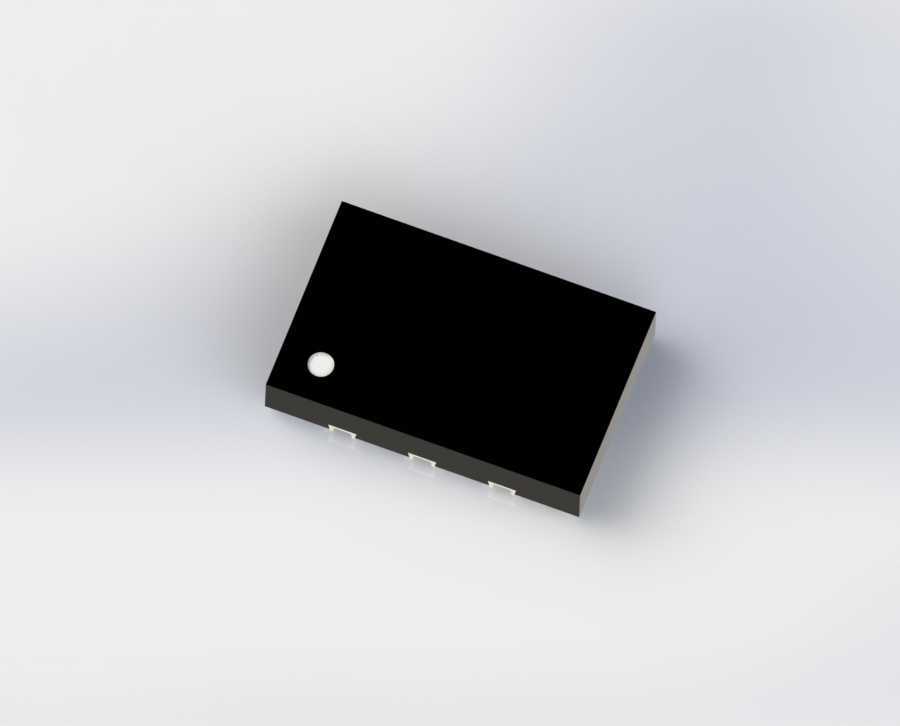

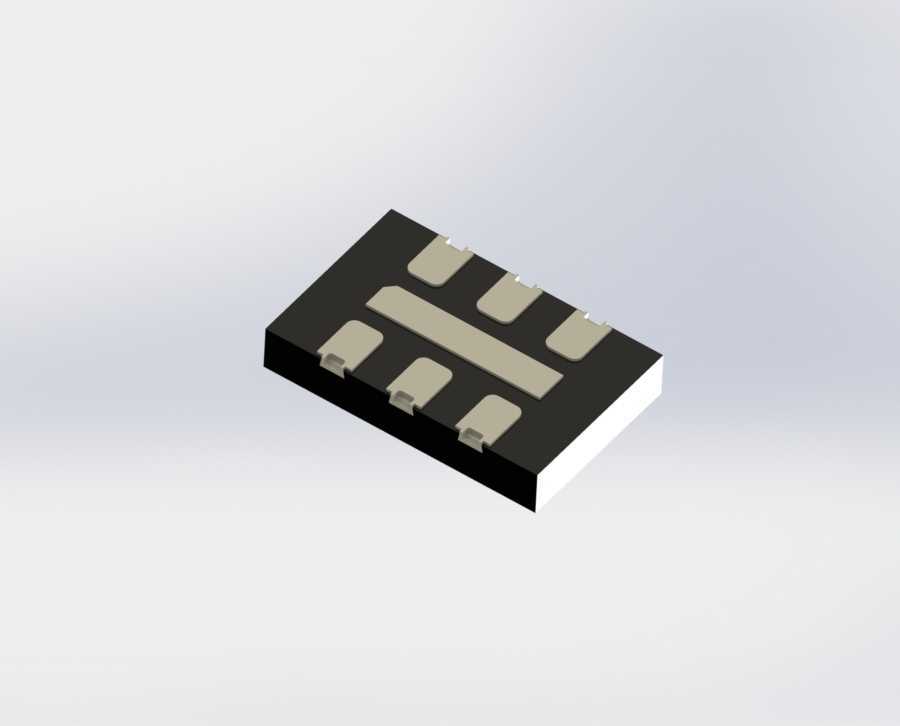

在消费电子、工业控制、通讯基站这类对时钟源稳定性有严苛要求的设备里，贴片式MEMS振荡器早已逐步替代传统石英晶振成为主流选型，这款六引脚的5032封装器件就是面向高密度板卡设计的典型时钟源方案。做PCB布局的时候首先要卡准安装边界，器件本体尺寸严格控制在5.0mm×3.2mm，属于标准5032 SMT封装规格，六个焊盘沿本体长度方向两侧对称排布，焊盘的伸出长度、相邻焊盘间距都完全匹配通用SMT回流焊工艺要求，不需要额外定制钢网，常规0.12mm厚度钢网按照标准焊盘开口就能满足焊接良率要求，布局时要注意在器件本体下方预留完整的地平面铺铜，不要走高速信号线，避免时钟信号被干扰同时也能提升焊接时的散热均匀性。从功能特性来看，这款MEMS振荡器的频率稳定度覆盖±10PPM到±50PPM区间，工作电压范围从2.5V到3.3V，适配绝大多数数字电路的供电轨，不需要额外设计LDO供电电路，相比同规格石英晶振，它的抗振动、抗冲击性能优势明显，在车载电子、工业手持设备这类存在持续振动的应用场景里，不会出现石英晶振容易出现的频率跳变、停振问题。设计这款三维模型的时候，完全按照实物的尺寸链做逆向还原，本体的塑封外壳倒角、金属焊盘的厚度与位置、顶面的标识区域都做了1:1复刻，在做整机结构装配校验的时候，可以直接导入模型检查器件与周边壳体、屏蔽罩的干涉间隙，不需要额外调整尺寸，焊盘部分做了轻微的突出处理，方便PCB工程师在做封装库的时候直接参考焊盘坐标定位，避免出现封装尺寸不匹配导致的焊接偏移问题。实际选型应用中，这类器件可以直接替代同封装的普通有源晶振，引脚定义完全兼容，不需要修改原有PCB走线，在对时钟精度要求更高的通讯设备、高精度采集模块里，可以选用稳定度更高的±10PPM档位，在普通消费类电子产品里选用±50PPM档位就能满足性能要求同时控制物料成本，MEMS架构本身的老化率远低于石英晶振，整机的长期时钟漂移量更小，能减少设备长期运行后出现的通讯丢包、计时偏差问题。
