带刹车万向重载工业脚轮结构设计

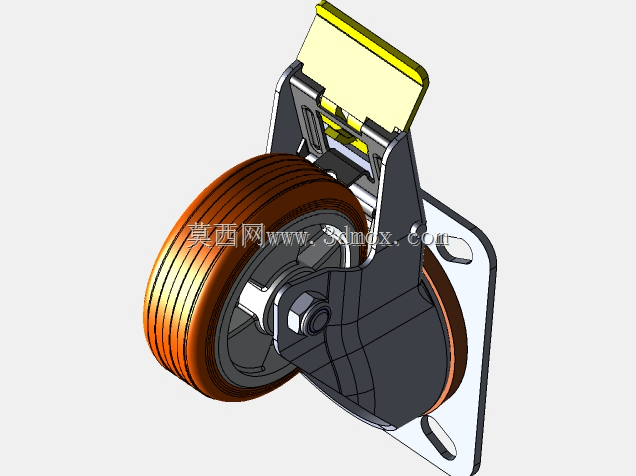

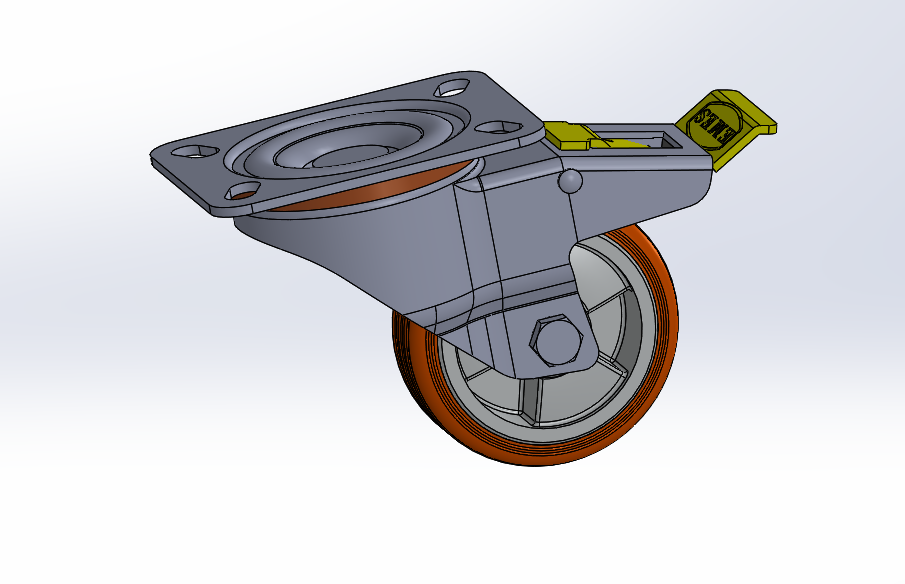

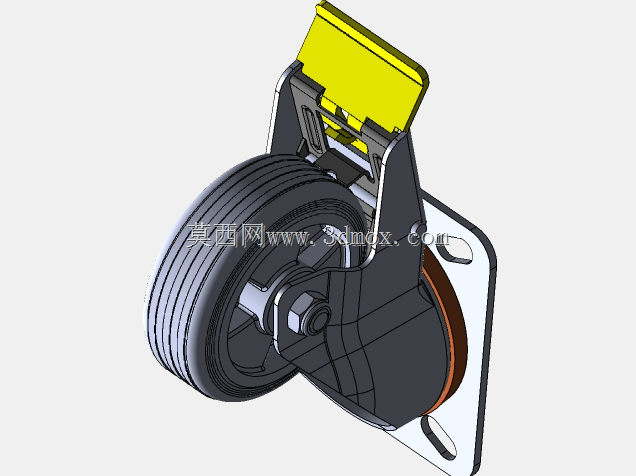

这款带刹车的万向重载脚轮，在工业生产场景中有着极为广泛的适配性，不管是车间内的重型工具柜、自动化生产线旁的移动料架，还是仓储物流环节的周转台车、设备检修用的移动工作台，都能看到这类脚轮的应用身影。不同于普通轻型脚轮，这款脚轮在结构设计上充分考虑了重载工况的使用需求，顶部采用方形法兰安装座，四个安装孔位对称分布，安装时可通过螺栓直接与设备底部的安装面贴合固定，法兰盘的平面度在设计时做了严格管控，避免安装后出现应力集中导致的座体变形。转向结构部分采用了密封式的回转支承设计，内部的回转间隙经过反复调校，既保证转向时的灵活度，不会在推行过程中出现卡滞、偏摆的问题，又能避免车间内的铁屑、粉尘进入回转间隙，延长日常使用的维护周期。轮体部分采用聚氨酯包胶结构，轮芯为高强度工程塑料材质，外层的聚氨酯胶面硬度适中，既能够承受额定范围内的垂直载荷，又能在车间环氧地坪、水泥地面等不同路面上推行时起到缓冲减震的作用，不会对地面造成硬划伤，同时胶面的防滑性能也经过验证，在带有轻微油污的地面上推行也不会出现打滑问题。集成的刹车机构采用踏板式设计，刹车踏板的触发力度经过人体工程学调校，操作人员用脚轻踩即可触发锁止，锁止状态下同时限制轮体的转动和支架的万向转向，保证设备停靠在有轻微坡度的地面时也不会出现滑移，解锁时只需轻抬踏板即可恢复移动功能，操作十分便捷。支架部分采用加厚的冲压钢结构，表面做了喷塑防锈处理，支架的折弯处做了加强筋结构，在承受侧向冲击力时不会出现支架变形、断裂的问题，轮轴部分采用带防松结构的螺栓连接，避免长时间推行震动导致轮轴松脱。从安装边界来看，这款脚轮的总高度、法兰安装孔的孔距、轮体直径都做了标准化设计，能够直接替换同规格的常规脚轮，不需要对设备底部的安装结构做额外改动，在设备选型阶段，设计人员可以直接根据设备的总重量、使用场景的路面情况、移动频率来选配这款脚轮，不需要额外做定制化的结构修改。在三维建模过程中，各个部件的装配间隙都按照实际生产的公差要求做了预留，比如轮体和支架之间的间隙、刹车块和轮面的接触间隙、回转结构的配合间隙，都还原了实际量产产品的装配状态，能够直接用于设备的整体装配干涉检查，也可以作为脚轮选型阶段的结构参考，帮助设计人员快速完成移动类设备的底部走轮布局设计，避免选型时出现安装尺寸不匹配、载荷能力不足的问题。
