航空起落架主支柱活塞底部结构设计

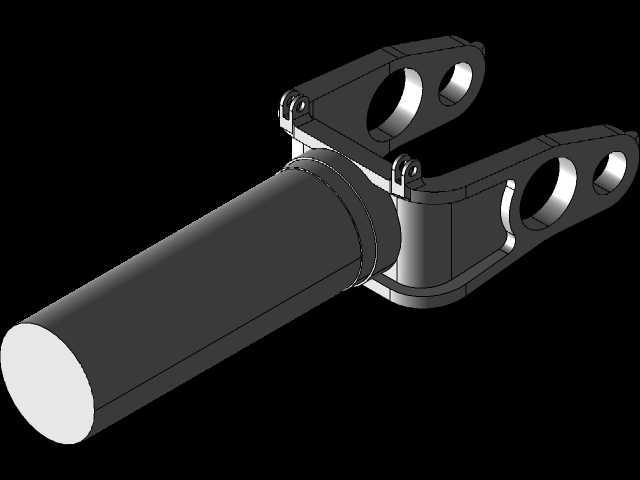

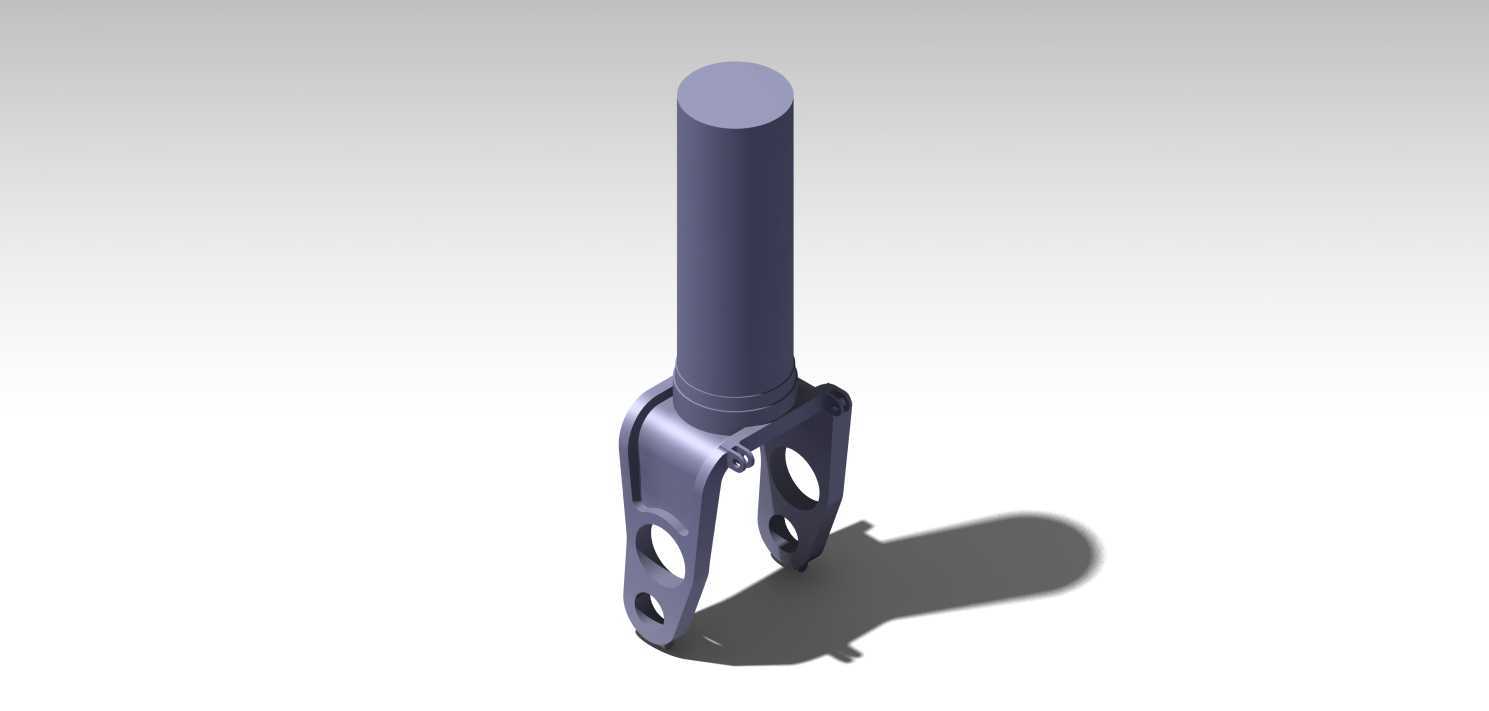

在民用及军用航空器的着陆系统设计中，主支柱活塞作为起落架缓冲结构的核心传力部件，直接决定了飞机着陆滑跑阶段的载荷传递效率与冲击缓冲性能。该部件的上部柱体为等径圆柱结构，外圆面需与外筒内壁做高精度间隙配合，配合面粗糙度需控制在Ra0.8以内，保证活塞在缓冲行程中可沿轴向顺滑滑动，无卡滞、偏磨风险，柱体长度需匹配起落架最大压缩行程与防脱出安全余量，避免极限工况下活塞从外筒中脱出。下部叉形耳架为核心安装接口，两个对称布置的支耳上开设同轴铰孔，用于与起落架下部的轮轴摇臂或扭力臂组件铰接，铰孔内预留有衬套安装位，可压装自润滑衬套降低铰接副的磨损速率，支耳上开设的多个减重孔在保证结构强度、刚度满足载荷要求的前提下，有效降低了部件整体重量，适配航空器轻量化设计需求。

从实际工况适配角度看，该部件需同时承受着陆瞬间的垂直冲击载荷、滑跑阶段的侧向交变载荷以及刹车过程产生的纵向扭矩，因此在结构设计阶段，柱体与叉耳的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳裂纹萌生，过渡区域的壁厚做局部加厚处理，通过有限元仿真校核，该区域在1.5倍极限着陆载荷下的应力值仍低于材料屈服强度的70%，满足航空部件的疲劳寿命要求。两个伸缩气缸的结构布局中，上气缸接口对接机身侧的安装交点，下气缸通过叉耳连接起落架下部承力结构，活塞作为上下气缸的分隔滑动部件，内部集成有油液节流孔与气腔密封槽，可在压缩行程中迫使油液通过节流孔产生阻尼力，配合高压氮气腔的空气弹簧效应，将着陆冲击能量逐步耗散，避免刚性冲击传递至机身结构。

安装边界方面，上部柱体的外径公差严格控制在h6级，与外筒的密封件配合位置设计有多个密封环安装槽，可适配O型圈与格莱圈的组合密封结构，保证高压油液与氮气在往复运动过程中无泄漏；下部叉耳的铰孔同轴度公差控制在0.02mm以内，两个支耳的开档尺寸与对接摇臂的安装宽度做间隙配合，间隙量控制在0.1-0.2mm之间，既保证铰接转动的灵活性，又避免过大间隙导致的载荷冲击。在日常维护场景中，该部件的外露柱体表面设计有防尘圈安装位，可阻止跑道上的砂石、灰尘进入外筒内部划伤配合面与密封件，降低航线维护的频次与成本，整体结构的模块化设计也使得活塞组件可单独拆解更换，无需整体拆卸起落架外筒，大幅提升了外场维护效率。
