挂车ABS制动控制集成阀组三维设计

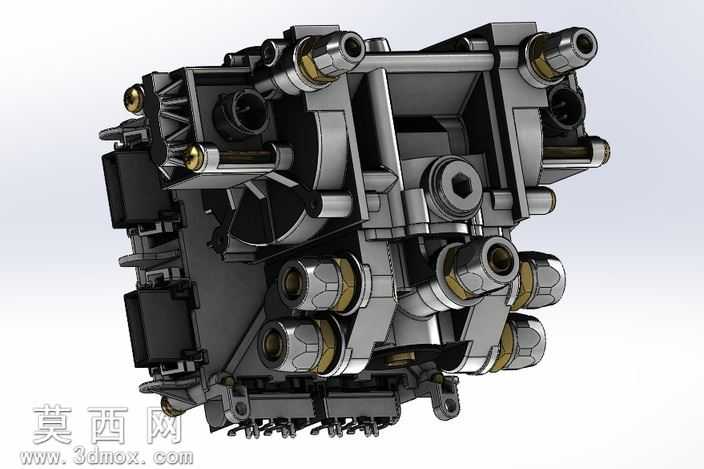

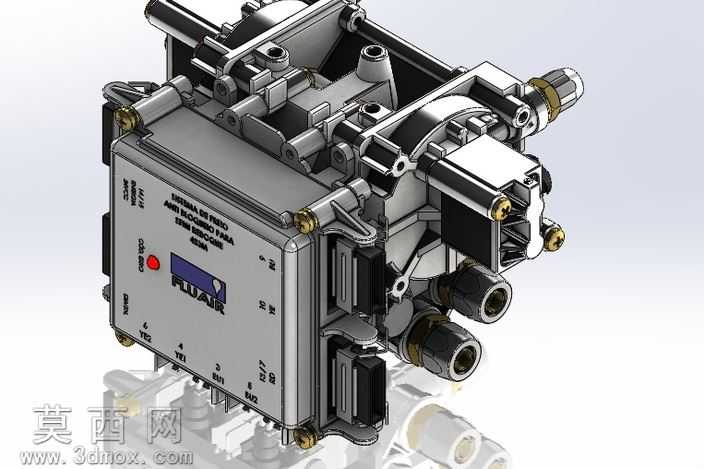

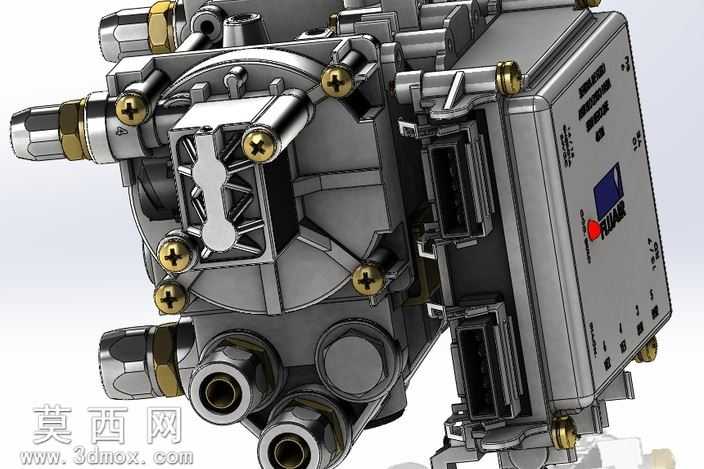

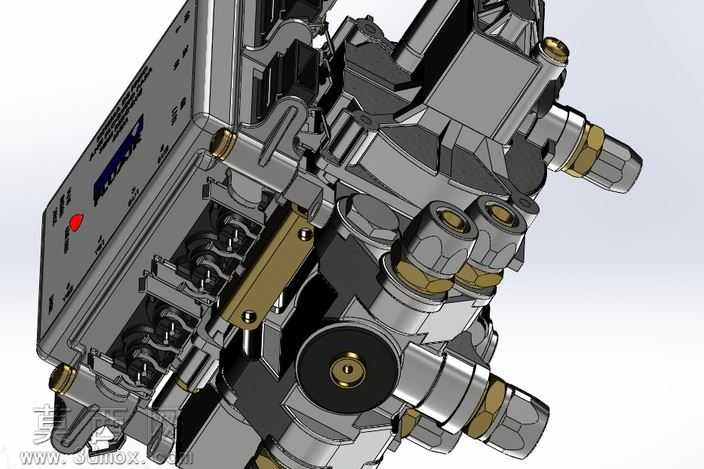

本作品为挂车与半挂车配套的ABS制动控制集成阀组三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先梳理阀组的功能逻辑，将ABS防抱死控制、气路通断调节、制动信号反馈等功能模块进行整合布局，避免零散阀件分散布置带来的管路冗余问题。建模过程中对每一个零件的尺寸进行严谨匹配，从压铸铝合金壳体的壁厚、安装固定孔位的同轴度，到气路接口的螺纹规格、电磁阀的安装卡槽尺寸，都严格参照商用车制动部件的通用设计标准，确保各零件装配时无干涉，装配体采用自下而上的构建方式，先完成单个阀芯、密封件、紧固件、电气接插件的独立建模，再按照实际装配顺序完成总装，对活动阀芯的行程、密封件的压缩量都做了装配约束校验，还原真实产品的装配关系。材质渲染阶段，针对不同部件匹配对应材质属性，主体壳体采用哑光铸铝材质，还原铝合金压铸件的细腻磨砂金属质感，表面印刷的标识文字采用移印效果的贴图材质，清晰呈现阀组的气路接口标识、品牌标识与警示标识；金属气路接头采用镀彩锌材质，还原五金件表面的彩色钝化层光泽；控制按钮采用红色半透明塑料材质，内置指示灯部分做了轻微发光效果处理；紧固件采用发黑碳钢材质，还原螺栓表面的氧化层质感；密封胶圈采用黑色丁腈橡胶材质，表现橡胶件的哑光柔性质感。结构设计上，该阀组将多个气路控制阀、ABS调节模块、电气接线端口集成在单一壳体内，侧面布置多个标准气路快插接口，分别对应进气、制动输出、驻车制动等不同气路，接口处设计有密封槽与定位台阶，保证气路连接的密封性；壳体边角做了圆弧过渡处理，避免安装使用过程中应力集中，同时预留了多个安装固定耳座，方便将阀组固定在挂车车架上；内部气路采用集成式流道设计，减少外接管路的数量，降低气路泄漏的风险，电气接口采用防水接插件设计，适配商用车复杂的户外使用环境。设计思路围绕商用车制动系统的集成化、轻量化需求展开，在保证阀组功能完整性的前提下，尽可能压缩整体体积，优化内部流道走向降低气阻，同时兼顾部件的可维护性，电磁阀、滤芯等易损件都设计为可快速拆卸更换的结构，无需拆解整个阀组即可完成维护，整体模型结构完整，细节丰富，可用于制动系统原理演示、产品结构优化、安装布局模拟等场景。
