工业润滑用直通式压注黄油嘴结构

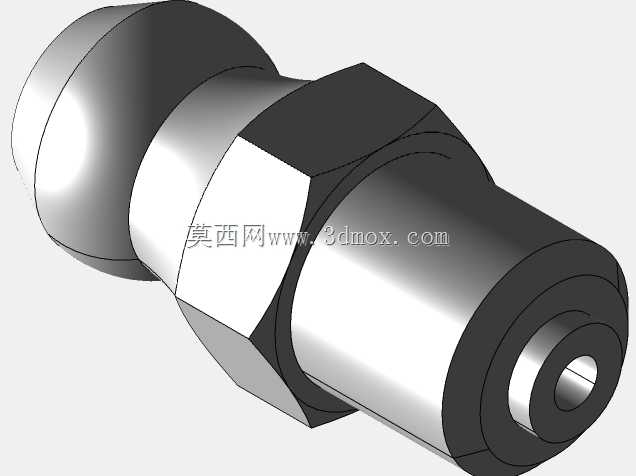

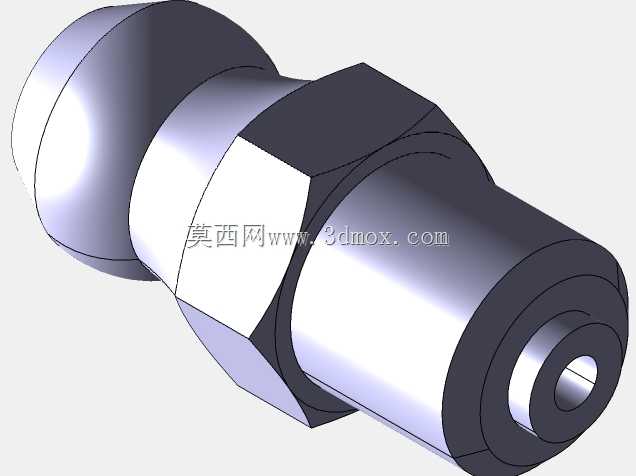

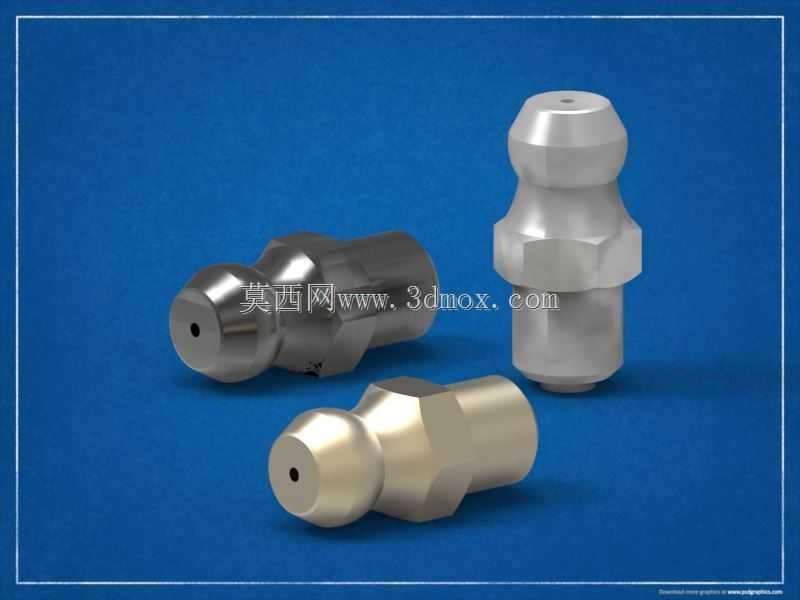

这类压注式黄油嘴是机械设备润滑系统里最常见的小尺寸连接件，日常在各类需要定期加注润滑脂的旋转、往复运动副位置都能见到它的身影，从普通农用机械的铰接销轴，到工业生产线的输送辊筒轴承座，再到工程机械的动臂连接铰点，只要是中高压工况下需要通过油枪注入锂基脂、钙基脂等润滑介质的位置，都需要匹配对应规格的黄油嘴来完成注油通路的搭建。从结构设计逻辑来看，这类黄油嘴整体采用阶梯轴式的外形布局，顶端的圆弧球面是和油枪注油头对接的密封配合面，球面中心开有直径极小的注油通孔，孔径通常控制在1-2mm区间，既可以保证润滑脂顺利通过，又能避免外界的粉尘、切削液、水汽顺着注油孔进入轴承腔内部造成润滑介质污染。中部设计的外六角结构是安装受力位，匹配对应规格的开口扳手或者套筒即可完成拧紧作业，六角的对边尺寸严格遵循通用五金配件的尺寸规范，不会出现和常规安装工具不匹配的问题，安装时的拧紧扭矩也有明确的工程要求，扭矩过大会导致螺纹滑牙或者油嘴本体断裂，扭矩不足则会在设备运行振动过程中出现松动漏油的问题。下部的外螺纹段是和设备本体连接的安装位，常见的螺纹规格涵盖公制粗牙、细牙以及英制管螺纹等不同系列，选型时需要和设备安装基座的内螺纹孔完全匹配，安装前通常会在螺纹段缠绕适量生料带或者涂抹少量密封胶，避免润滑脂从螺纹配合缝隙处渗漏。不同表面处理的黄油嘴适配不同的工作环境，镀锌钝化的款式多用于普通室内干燥工况，成本低廉且能满足基础防锈需求；不锈钢材质的款式则多用于潮湿、有腐蚀性介质的户外或者化工生产场景，抗锈蚀能力更强，长期暴露在恶劣环境下也不会出现锈死无法注油的问题。在三维建模过程中，需要重点关注球面的轮廓度公差、六角面的对称度以及螺纹段的同轴度要求，这些形位公差直接决定了油嘴安装后能否和油枪可靠对接，以及注油过程中是否会出现泄漏问题。安装边界方面，油嘴顶端的球面需要高出安装基座表面一定距离，预留出油枪注油头的卡接空间，周围不能有突出的结构件遮挡注油位置，否则日常维护时油枪无法顺利对接，会直接导致该润滑点缺脂磨损，缩短设备部件的使用寿命。
