螺旋引向结构宽频无线枪天线

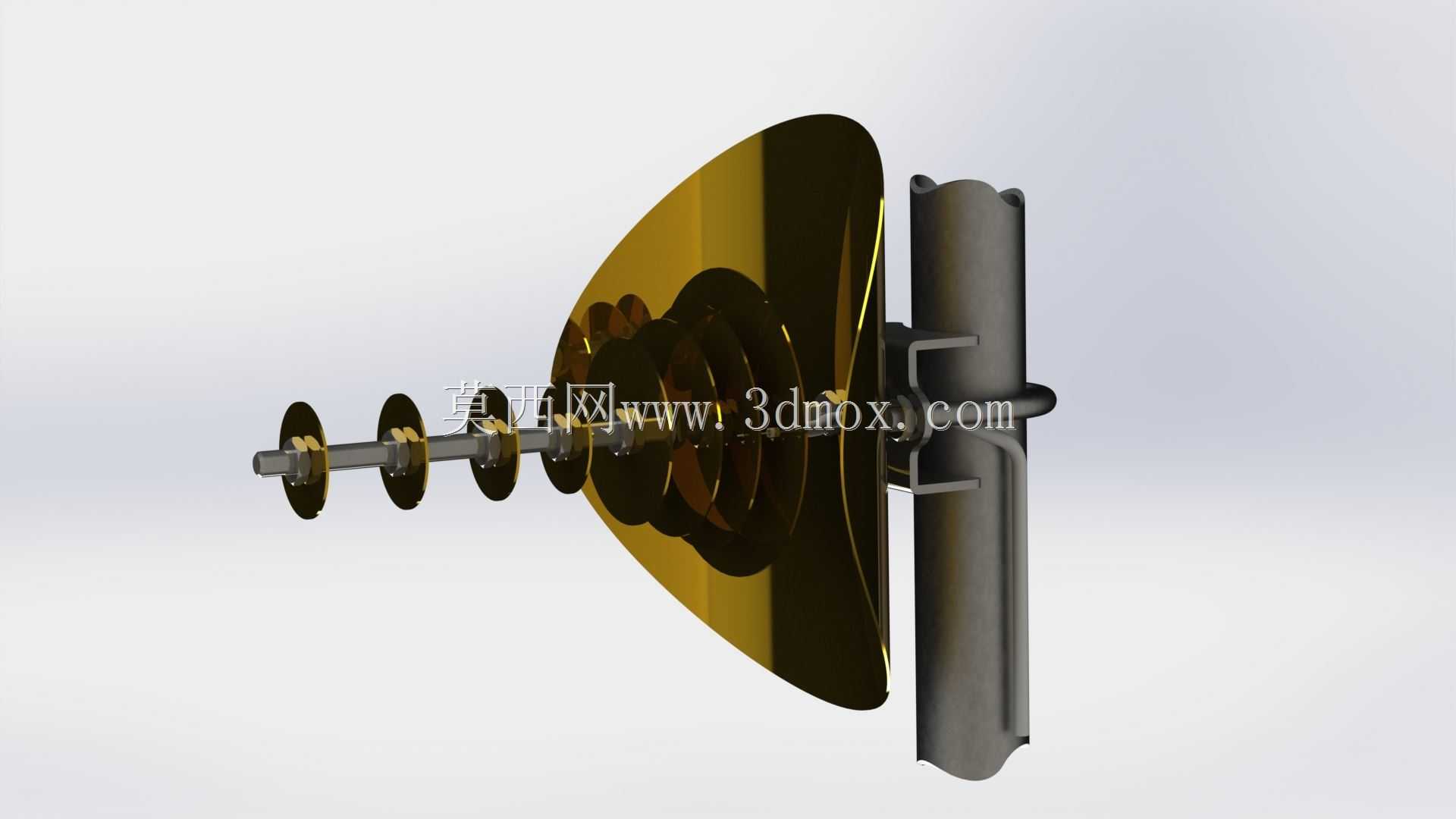

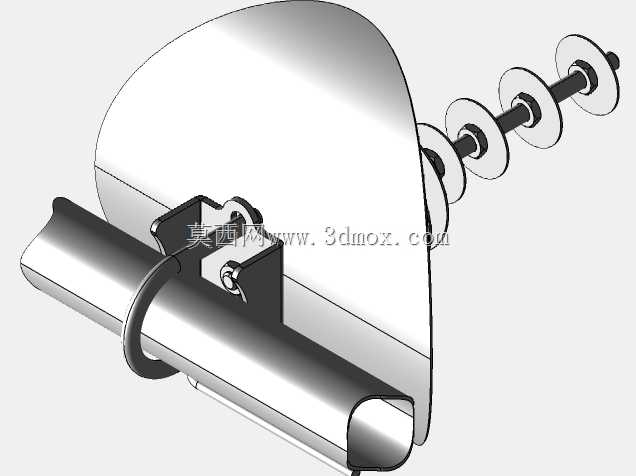

这类带螺旋引向结构的枪式天线，多应用在野外临时通讯组网、应急通信点位布设、便携射频测试设备配套场景中，核心作用是定向收发射频信号，相比全向天线能在指定方向上获得更高的信号增益，压制同频段杂波干扰，适合点对点的信号传输链路搭建。从结构设计逻辑来看，前端逐级缩小的金属螺旋盘是引向器单元，每一级盘片的直径、相邻盘片的间距都经过匹配计算，用来引导射频信号沿轴向汇聚，后方尺寸最大的金属抛物反射面，负责把后方逸散的信号反射到前端传输方向，减少信号背向损耗，中间的金属安装杆既承担所有引向单元的固定支撑作用，也作为信号馈电的结构载体，侧面的金属固定卡扣用来把天线整体锁紧在安装支架或者设备机壳上，保证户外使用时的结构稳定性。做结构设计时要重点考虑安装边界，这类天线的反射面直径通常在150-200mm区间，整体轴向长度根据工作频段不同在300-400mm范围，安装时需要在反射面后方预留至少50mm的馈线接线空间，侧面固定卡扣的适配管径一般在25-32mm，选型时要提前匹配安装支架的管径参数，避免出现装夹不牢的问题。实际使用中，金属部件的表面处理多采用导电氧化或者镀金工艺，一方面降低金属表面的信号传输损耗，另一方面提升户外环境下的防腐蚀能力，应对潮湿、盐雾等复杂使用场景。建模过程中要注意每一级引向盘的同轴度公差，若盘片偏心超过0.5mm，会导致天线方向图畸变，增益下降超过1dB，直接影响信号传输效果；反射面的曲面成型精度也要控制，抛物面的轮廓度公差需控制在0.3mm以内，保证信号反射路径的准确性。这类天线的馈电点设置在反射面中心位置，建模时要预留标准N型接头的安装空间，方便后期装配时直接对接射频馈线，不需要额外做结构改装。在便携通讯设备配套场景中，这类天线可以通过快拆卡扣实现快速装拆，不需要额外工具就能完成架设和撤收，适合应急通讯班组快速组网使用；在固定点位的无线信号覆盖场景中，配合角度调节支架，可以精准调整天线俯仰、水平角度，对准远端通讯点位，获得最优的信号传输质量。
