自行车用螺旋弹簧式避震器结构设计

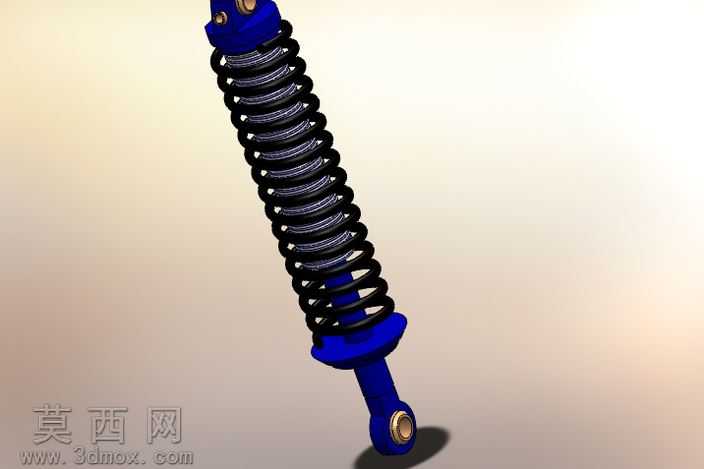

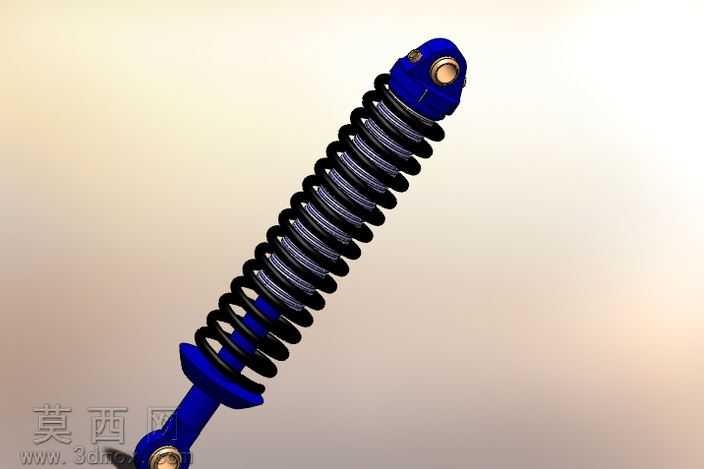

本作品为自行车配套使用的螺旋弹簧式避震器三维建模成果，建模阶段优先还原产品的实际装配逻辑与功能结构，整体采用自上而下的关联设计思路，先确定避震器的总装尺寸区间，匹配自行车车架的安装点位距离，再拆分出上下安装吊耳、螺旋减震弹簧、阻尼活塞杆、端部衬套等独立零部件，各零件间保留符合实际装配的间隙与配合约束，避免出现干涉错位问题。建模过程中对核心功能结构做了精细化处理：螺旋弹簧部分通过螺旋线扫描生成实体，精准还原弹簧的节距、丝径、有效圈数参数，弹簧两端的并圈磨平结构也做了对应处理，贴合真实弹簧的加工形态；上下连接端的吊耳结构做了安装孔位的细节设计，孔内嵌入的金属衬套单独建模，还原衬套与吊耳的过盈配合关系；活塞杆与套筒部分做了滑动配合的约束设置，可直观展示避震器的伸缩行程状态。材质与渲染阶段结合产品实际用料做区分：螺旋弹簧采用弹簧钢材质，渲染时赋予高反光金属质感，表面做细微的氧化层纹理处理，避免塑料感；上下吊耳与套筒部分采用高强度工程塑料搭配金属嵌件的材质表现，蓝色塑料外壳做哑光磨砂质感处理，端部的金属衬套做黄铜色金属质感，区分不同部件的材质差异；整体渲染采用柔和的侧上方打光，搭配浅渐变背景，突出避震器的结构轮廓与弹簧的螺旋层次感，同时添加柔和的地面阴影增强模型的立体感。设计过程中充分考虑自行车避震的实际使用需求，弹簧的刚度参数匹配自行车骑行时的震动缓冲需求，整体结构紧凑，安装点位符合常规自行车车架的适配标准，既保证了外观的还原度，也完整呈现了避震器的内部结构与工作原理，可用于自行车配件的结构展示、装配教学或者改装设计参考。
