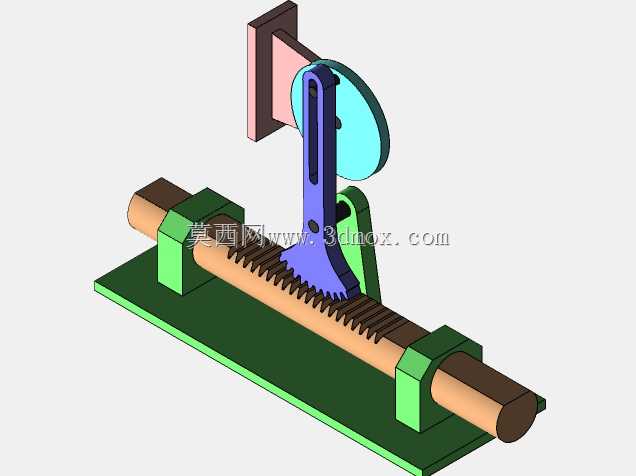

齿条扇形齿轮组合开槽四杆连杆传动结构

这套传动结构常被应用在轻工包装、小型五金件加工的间歇进给工位中，用来完成工件表面的等距开槽加工动作，相比纯凸轮开槽结构，它的行程调整空间更大，能适配不同长度的开槽加工需求，在小型专用机床的进给单元、自动送料裁切设备的间歇动作端都能见到同类传动逻辑的应用。从结构功能来看，这套组合机构把四杆连杆的摆动输出，通过扇形齿轮与直齿条的啮合，转化为齿条轴的直线往复运动，开槽刀具可直接安装在齿条轴的输出端，随着齿条的往复进给完成切削动作，同时连杆上的开槽结构能调整扇形齿轮的摆动摆角，以此改变齿条的直线行程，适配不同开槽长度的加工要求，不需要更换整套传动构件就能完成工艺参数调整，现场调试的灵活度较高。设计这套结构时，首先要匹配输入转速与输出往复频次的对应关系，扇形齿轮的齿扇角需要根据齿条的有效行程反推计算，既要保证啮合过程中不出现根切、跳齿问题，也要避免齿扇摆角过大导致的传动死点；四杆部分的开槽长孔是行程微调结构，调整滑块在长孔内的固定位置，就能改变连杆驱动端的回转半径，在不更换齿扇的前提下实现小范围的行程修正，适配加工过程中的参数微调需求。安装层面，整套结构的底座为平板式安装面，可直接通过螺栓固定在设备的安装平台上，两个齿条支撑座的同轴度需要在装配时保证，避免齿条往复运动时出现卡滞，扇形齿轮的回转轴与连杆输入轴的平行度公差需要控制在机械传动常规公差范围内，防止啮合偏载导致齿面异常磨损；齿条轴的两端预留了刀具安装接口，可根据开槽工艺要求装夹不同规格的切削刀具，输入轴端可连接减速电机或者同步带轮输入动力，整体安装边界紧凑，不需要额外预留过大的操作空间，适合集成在中小型专用设备的工位中。实际运行过程中，齿扇与齿条的啮合处需要定期补充润滑脂，降低齿面磨损，连杆开槽处的固定滑块需要定期检查紧固状态，避免长期往复运动出现松动导致行程偏差，整套结构的传动链短，动力传递效率高于多级齿轮减速的往复机构，维护点少，适合长期连续运行的加工工位使用。
