往复式齿轮齿条直线传动机构

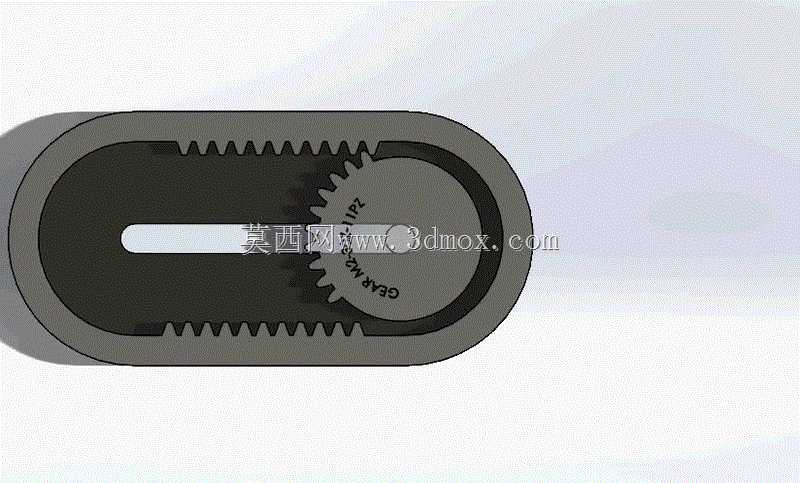

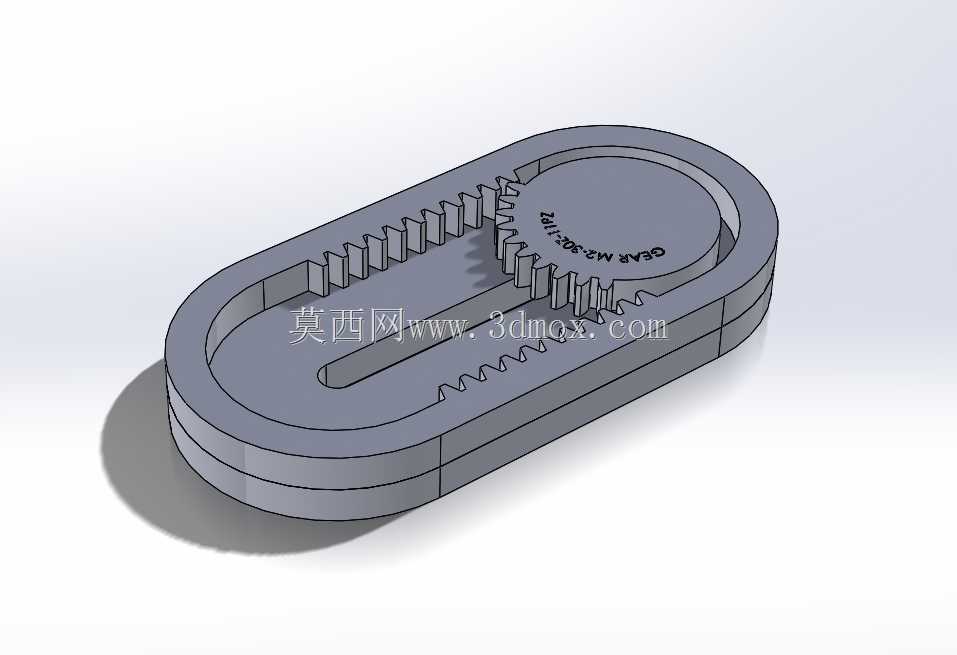

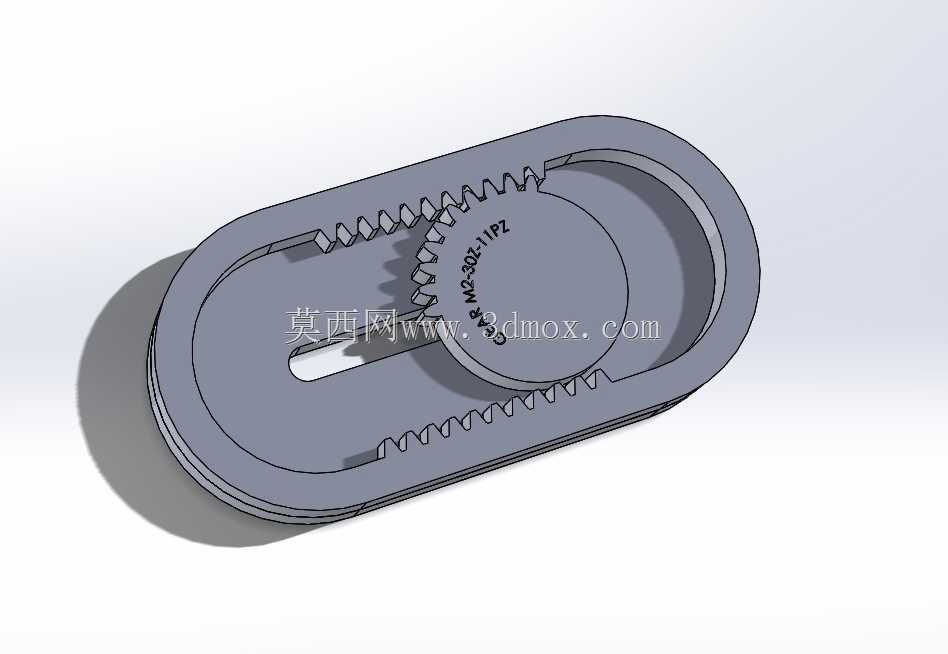

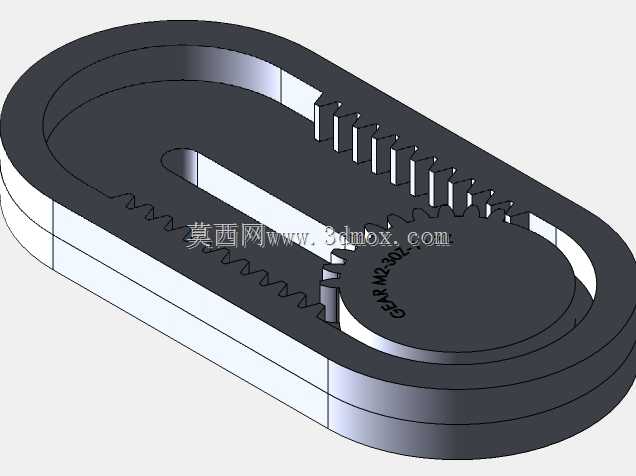

在自动化送料、小型工位往复移位、纺织机械排线机构这类需要连续回转输入转直线往复输出的场景里，齿轮齿条往复机构是应用频次极高的传动结构，相比曲柄滑块机构，它的往复行程调整更灵活，传动过程中没有曲柄结构带来的急回特性冲击，运行平稳性更适配中低速轻载的连续作业工况。这套结构的核心设计逻辑，是通过在环形内齿框的上下内侧加工平行的直齿条齿形，配合偏心安装的圆柱直齿轮，齿轮持续单方向回转时，轮齿会交替与上下两侧的齿条啮合，直接带动齿框做沿长度方向的直线往复运动，不需要额外设置换向拨叉或者行程开关来切换运动方向，从根源上减少了换向环节的结构故障点。做结构设计时首先要确认安装边界，齿框的外部轮廓为长圆形，两端的半圆内径要比齿轮齿顶圆直径大2到3毫米，避免齿轮转动时和齿框端部内壁发生剐蹭，齿框两侧的外壁需要和安装基座上的导向滑槽做间隙配合，配合公差选H7/g6即可，既保证滑动顺畅不会卡滞，也能控制齿框的横向窜动量，避免啮合过程中出现齿侧间隙过大导致的传动冲击。齿轮的偏心距直接决定了齿框的往复行程，实际选型时要根据工位需要的移动距离调整偏心轴的安装位置，不需要改动齿框和齿轮的齿形参数，就能适配不同行程的使用需求，这点在多工位通用设备的模块化设计里优势非常明显。轮齿啮合的重合度设计要控制在1.2到1.6之间，保证齿轮从一侧齿条切换到另一侧齿条啮合时，不会出现齿顶干涉或者瞬时传动脱开的问题，齿框上开设的长条形避让槽是给偏心轴预留的运动空间，槽宽要比偏心轴的轴径大1毫米左右，槽的长度要覆盖整个往复行程的极限位置，避免轴运动到端点时和槽壁碰撞。这类结构日常维护只需要定期在齿条齿面和导向滑槽处涂抹润滑脂，就能保证长期运行的精度，因为没有复杂的连杆铰接点，磨损量比传统曲柄连杆机构低很多，在小型自动化设备的直线往复驱动单元里，能大幅降低后期的运维成本。做三维建模时要特别注意齿形的啮合间隙校验，在齿轮处于上下齿条切换的临界位置时，要做干涉检查，确认轮齿齿顶和对面齿条的齿根之间留有0.1到0.2毫米的安全间隙，避免实际装配时出现卡齿无法运转的问题，齿框的导向面平面度公差要控制在0.05毫米以内，防止往复运动过程中出现卡滞。
