对开式带安装座管夹紧固组件结构

这套对开式管夹紧固结构，主要面向工业现场的管路、线缆、小型杆件的径向固定需求，在液压站管路排布、车间压缩空气管路架设、设备内部线束规整、轻型气动元件安装等场景都有广泛应用，区别于传统的焊接式管卡、尼龙扎带固定方式，这种金属对开结构可以实现无损装拆，后期维护调整管路走向时不需要破坏原有安装基面，也不会对被固定件的外表面造成夹伤或压痕。

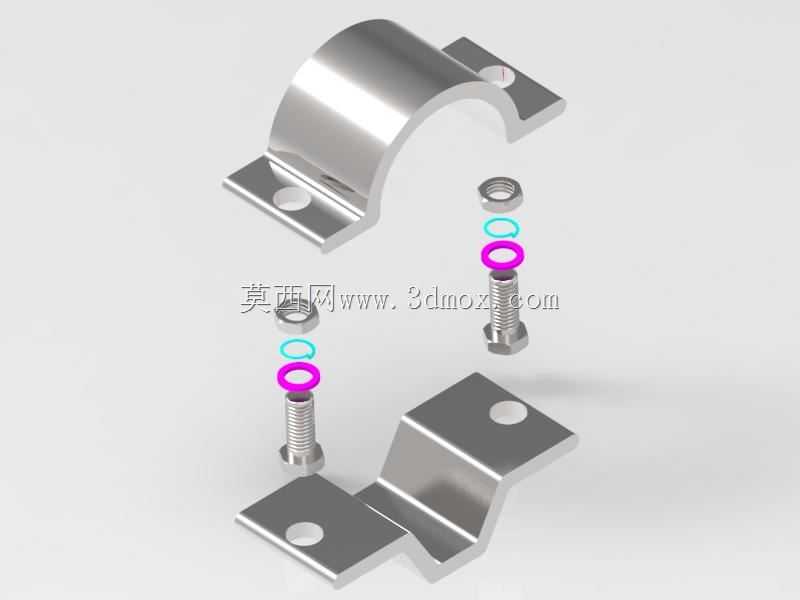

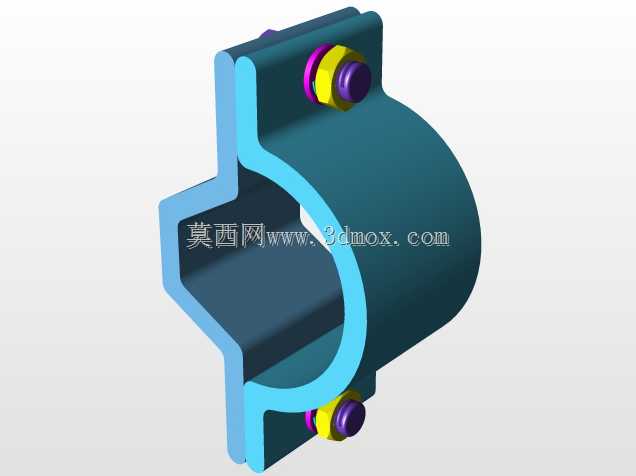

从结构设计逻辑来看，整体采用上下两半对合的抱合形式，上半部分为整圆弧抱箍片，两端延伸出带通孔的安装耳，下半部分为带折弯支撑脚的安装座，支撑脚同样预留安装通孔，两个部件合模后形成完整的圆形夹持腔，圆弧内径根据常用的标准管外径做适配，夹持时圆弧面与被固定管件的外圆周面完全贴合，接触面积远大于点接触式的紧固结构，夹紧力分布更均匀，不会出现局部应力集中导致的管件变形问题。配套的紧固件采用螺栓加平垫、弹垫的组合，弹垫可以在设备长期运行产生振动的工况下提供预紧防松力，避免螺栓受振退丝导致夹持松动，平垫则可以增大螺栓头与安装耳的接触面积，分散压紧力，防止薄金属安装耳被螺栓压溃变形。

安装边界方面，下半部分的支撑脚做了Z型折弯设计，折弯高度预留了足够的操作空间，安装时可以先将下半座通过底部的两个通孔固定在安装基面，基面可以是型材面、设备钣金面、墙面支架等，固定下半座后将需要夹持的管件放置在下半座的圆弧槽内，再扣合上半抱箍片，穿入螺栓逐步对称拧紧即可，不需要在安装时全程托举管件，单人即可完成安装作业。两个安装耳的螺栓孔中心距、底部支撑脚的安装孔中心距都做了标准化适配，可以匹配市面上常用的管夹安装支架孔位，不需要额外做安装基面的二次打孔适配。夹持腔的圆弧边缘做了小倒角处理，穿装管件时不会刮伤管件表面的防腐层或者线缆的外绝缘皮，适配的被固定件除了金属硬管，也可以用于固定PVC软管、带护套的电缆线束等软性构件，拧紧力矩控制在常规五金件推荐范围内即可，不需要额外加大力矩防止夹坏被固定件。

在实际设备排布场景中，这种结构可以成组使用，沿管路走向间隔一定距离布置，能够承受管路内流体流动产生的小幅振动，也可以约束管路受热胀冷缩产生的少量位移，避免管路长期晃动导致的接头松动泄漏问题，相比一体式的抱箍结构，这种对开式设计不需要从管路端部穿套，在管路已经布设完成的改造场景中也可以直接加装，适用场景更灵活。
