3/8规格传动链条中环连接结构

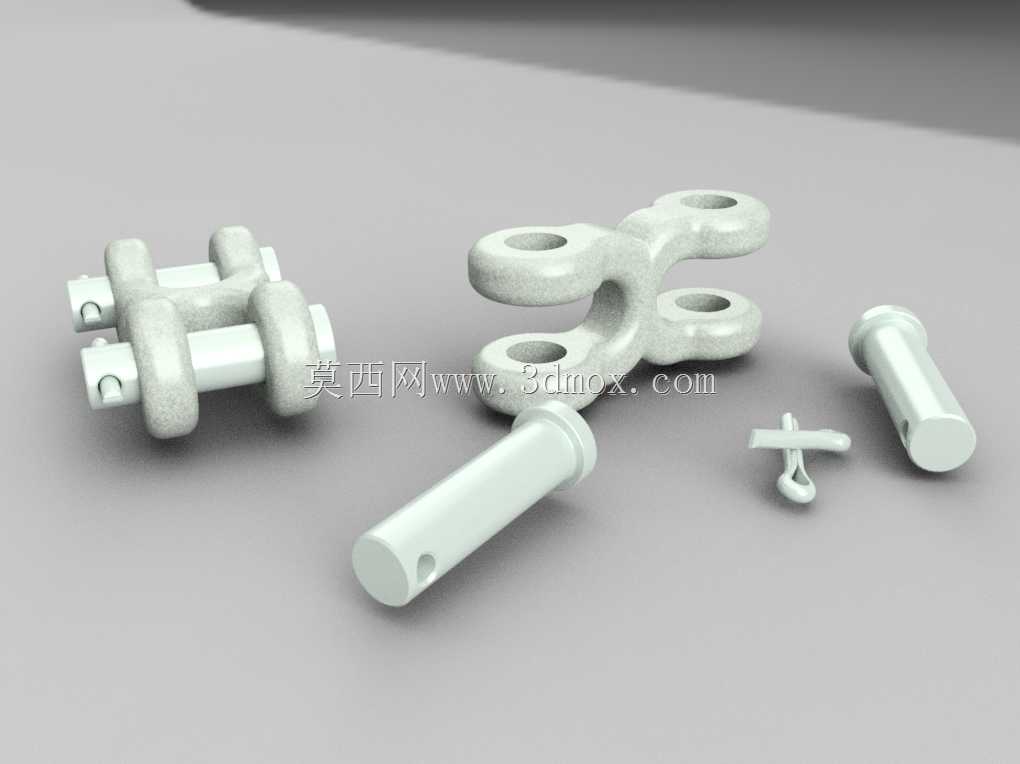

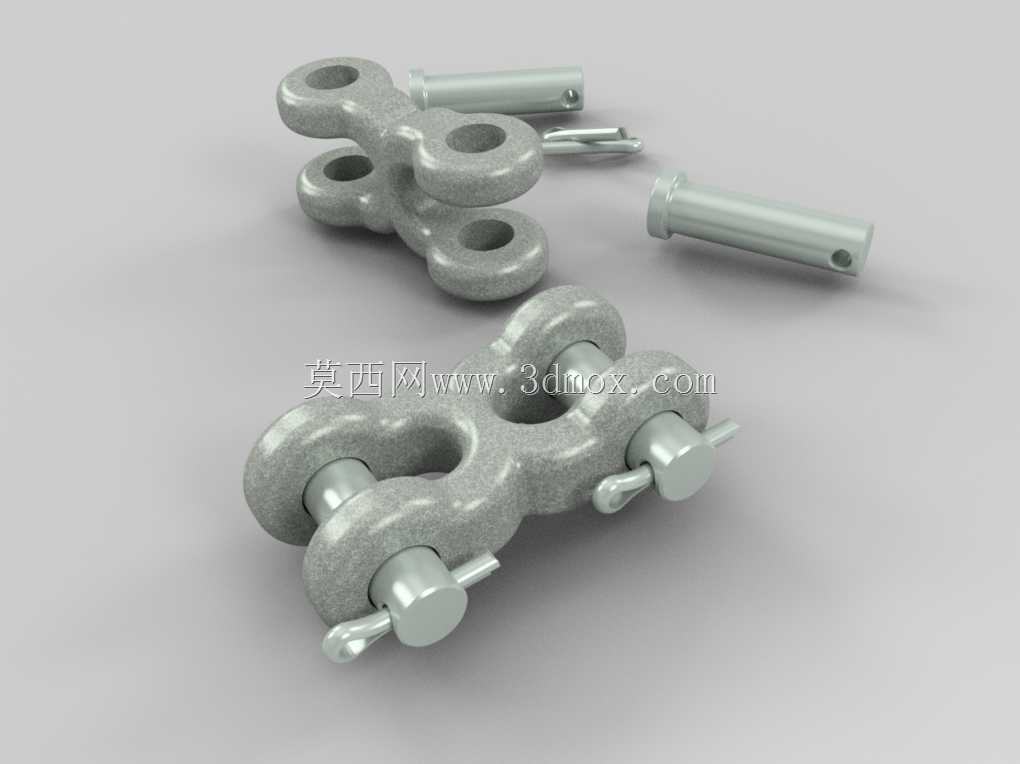

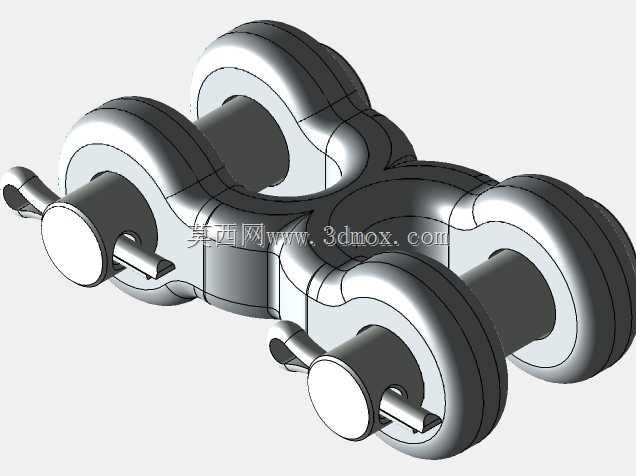

在工业传动、物料输送、起重牵引等场景中，链条作为核心的挠性传力部件，长期运行后难免出现局部链节磨损、断裂的情况，或是需要根据现场安装长度调整链条总节数，这时候就需要专用的连接链节来完成两段链条的对接，本次涉及的3/8规格中环正是这类场景下的核心连接零件。不同于普通的外链节或内链节，中环的结构设计兼顾了连接便利性与传动强度，其主体采用对称的双孔链板结构，两个链板为一体化锻造成型，避免了分体式链板装配后出现的同轴度偏差问题，链板的孔位经过精密镗削加工，保证销轴装配后两侧的间隙均匀，不会出现传动过程中的卡滞或偏磨现象。从安装边界来看，该中环适配节距为3/8英寸的标准工业链条，链板厚度与同规格标准链节保持一致，安装完成后整体的外链节宽度与原有链条完全匹配，不会出现与链轮齿槽干涉、或是与导轨护板刮擦的问题，销轴采用带开口销孔的设计，装配时将销轴穿入两侧链板孔位后，插入开口销完成锁止，不需要额外的铆接工序，现场维护时仅用尖嘴钳即可完成拆装，大幅缩短了设备停机维护的时间。从功能特性上看，该中环的抗拉强度与同规格的标准链节保持一致，链板的圆弧过渡处做了应力释放优化，避免长期承受交变载荷时在转角处出现应力集中断裂的问题，销轴表面做了硬化处理，表面硬度达到HRC45-50，能够承受链轮啮合时的接触应力，减少长期运行后的磨损量。在实际选型应用中，这类连接中环不仅可以用于链条断裂后的应急修复，也可以在新链条装配时根据实际需求调整链条长度，比如在流水线输送机安装时，经常会遇到预设链条长度与实际机架中心距不匹配的情况，通过搭配不同数量的连接中环与标准链节，就可以灵活调整链条总长度，不需要额外定制特殊长度的链条。设计这类连接结构时，核心要保证的是与原有链条的参数一致性，包括链板的外形轮廓、孔位中心距、销轴直径、链节总宽度都必须严格匹配对应规格的链条标准，否则会出现啮合不良、传动跳动、异响等问题，严重时甚至会导致链条运行中脱链，引发设备故障。此外，该中环的链板外侧做了倒角处理，避免安装过程中尖锐边缘划伤操作人员，同时在与链轮啮合时，倒角结构能够引导链节顺畅进入齿槽，减少啮合冲击，降低传动过程中的噪音。在起重类链条应用场景中，这类连接中环还需要经过额外的载荷测试，保证其破断载荷达到链条额定破断载荷的1.2倍以上，避免连接部位成为整个传动链的强度薄弱点。
