带孔螺纹连接销轴类机械零件结构

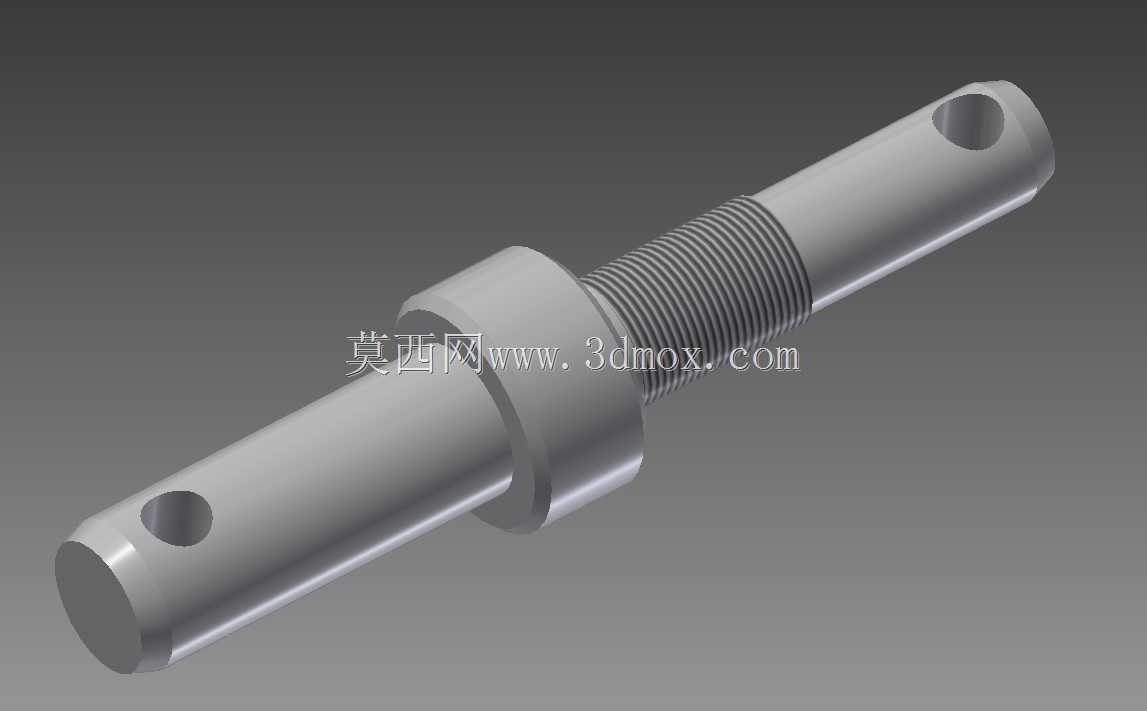

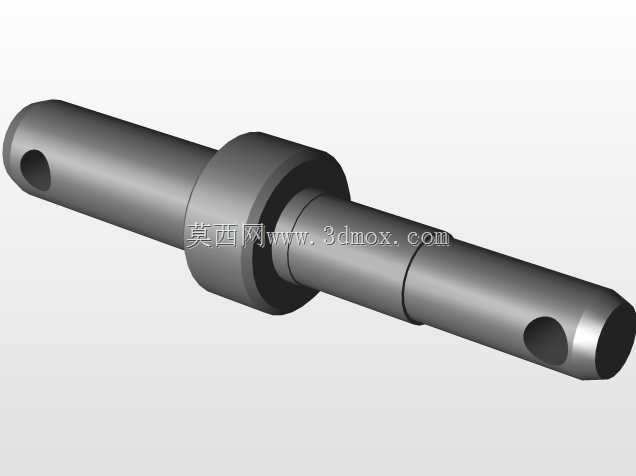

这类带径向通孔、中段设限位轴肩、一端加工外螺纹的销轴类零件，多用于农业机械、工程机械的连杆铰接部位，作为上下拉杆连接的核心承载件，承担铰接点的剪切力与轴向拉压载荷，是悬挂机构、连杆传动组中实现部件相对转动同时传递动力的关键零件。从结构设计来看，零件两端的径向通孔是开口销安装位，用于装配后锁定销轴的轴向位置，避免作业过程中销轴受交变载荷窜动脱出；中段的环形轴肩为定位基准面，装配时抵靠在连杆衬套端面，既可以限定销轴插入铰接座的深度，也能承受部分轴向载荷，分散螺纹段的受力；一端的外螺纹段用于配套锁紧螺母，安装时穿过铰接孔后拧入螺母，配合两端开口销形成双重防松结构，适配振动幅度大、载荷波动频繁的作业工况。设计这类零件时，首先要匹配铰接点的安装孔公差，销轴主体的光轴段需采用h6级公差配合，保证与衬套的转动间隙控制在合理范围，既不会因间隙过大产生铰接晃动，也不会因间隙过小出现卡滞、磨损加剧的问题；轴肩的外径要大于铰接孔直径2-5mm，保证定位面有足够的承压面积，避免局部压应力过大造成连杆孔端面压溃变形；螺纹段的长度要匹配铰接座的壁厚与螺母厚度，预留2-3个螺距的露出量，保证螺母锁紧到位后有足够的啮合牙数，同时不会因螺纹过长干涉相邻部件的运动轨迹；两端径向通孔的位置要距离轴端1.5-2倍销轴直径，孔的轴线与销轴轴线垂直相交，保证开口销安装后能完全卡入槽位，不会因位置偏移导致防松失效。从安装边界来看，这类销轴的光轴段长度要匹配两侧连杆衬套的总宽度，装配后轴端露出衬套端面的长度要略大于开口销的安装半径，避免开口销安装后与连杆侧面发生摩擦干涉；轴肩的厚度要根据额定载荷计算，保证剪切强度与挤压强度满足作业时的最大冲击载荷要求，通常会采用调质处理提升芯部韧性，表面做淬火处理提升耐磨性能，应对铰接转动时的长期磨损。在实际设备应用中，这类销轴常见于拖拉机的悬挂拉杆连接点、装载机的动臂铰接位、小型工程机械的连杆传动组，相比普通光轴销，自带轴肩与螺纹段的结构无需额外加装定位套，装配工序更简便，双重防松结构也能减少设备日常维护的频次，降低铰接点松脱的故障概率。建模时需要注意各段轴径的过渡圆角处理，轴肩与光轴段的衔接处要加工R0.5-R2的过渡圆角，避免应力集中导致交变载荷下出现断裂失效，螺纹段与光轴段的退刀槽尺寸要符合螺纹加工标准，保证螺纹加工时不会出现牙型不完整的问题，两端的径向通孔要做孔口倒角，去除加工毛刺，方便开口销顺利穿入。
