等径承插式三通管路连接件结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:235244
  • 等径承插式三通管路连接件结构设计
  • 等径承插式三通管路连接件结构设计

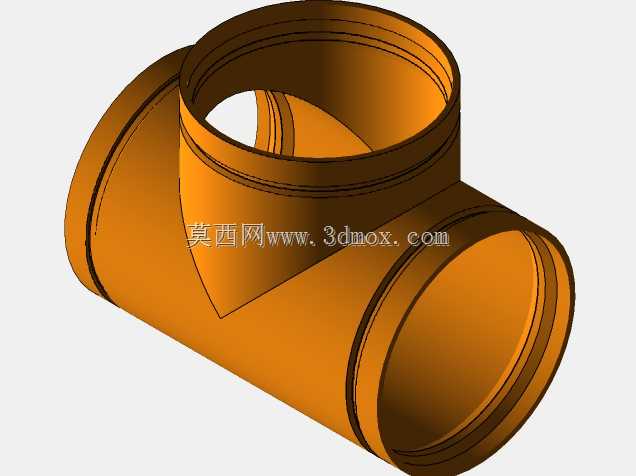

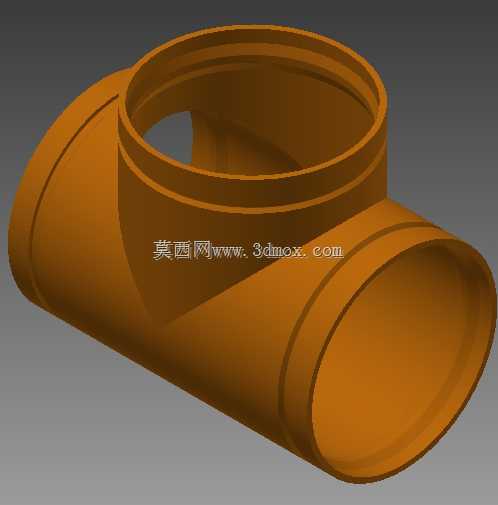

这款三通连接件主要面向民用给排水、暖通循环、低压工业流体输送等场景的管路布设需求,可实现主管路的侧向分流或者合流,在不额外增加管路转接接头的前提下完成三个方向管路的连通,减少管路节点的泄漏风险点。从结构设计来看,三个接口采用等径规格,适配同公称通径的金属或塑料管道,接口处设计有多层环形承插槽,安装时可配合密封圈或者粘接剂完成与外接管道的密封固定,相比传统焊接式三通,承插结构的安装门槛更低,现场施工无需动用焊接设备,后期管路维护拆卸也更为便捷。设计过程中重点考量了三通交汇处的流道过渡,三个管路的交汇区域采用圆弧平滑过渡结构,避免直角转折造成的流体阻力骤增,同时减少流体长期冲刷交汇处造成的局部磨损,提升管路长期运行的可靠性。外形尺寸方面,三个接口的轴向长度保持一致,承插槽的深度符合常规管路安装的插入深度要求,安装时三个方向的外接管道插入承插槽后不会出现内部流道干涉,整体外轮廓没有突出的尖锐结构,管路布设时可贴靠墙面或者支架安装,不会额外占用过多安装空间。在壁厚设计上,承插部位的壁厚略高于主管身壁厚,抵消开槽造成的结构强度损失,保证接口部位在承受管路内压、外部安装挤压力时不会出现开裂变形。这类三通在实际管路系统中,常被用于供水系统的支路分水、供暖系统的支路循环接驳、低压压缩空气管路的分支布设,安装时需注意三个接口的轴向对齐,避免外接管道插入时偏斜造成密封失效,同时在管路支架布设时,需在三通附近设置支撑点,避免三通部位承受过多管路自重造成的接口变形。从建模逻辑来看,建模时优先绘制中心流道的交汇曲面,再通过抽壳生成基础管身结构,最后在接口位置切除承插环槽,保证流道内壁的平滑度,避免建模过程中出现内壁台阶造成的流体阻力异常。
