竹材加工用自动劈竹作业设备结构

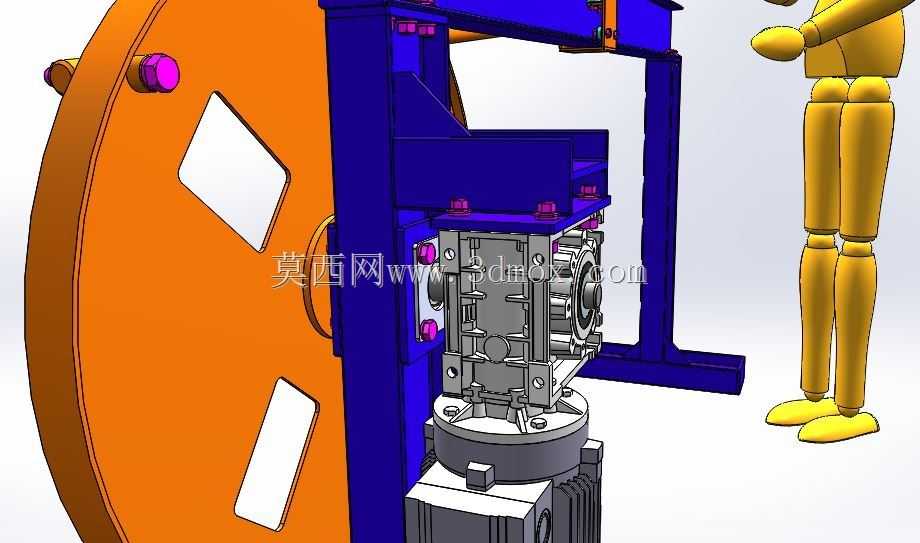

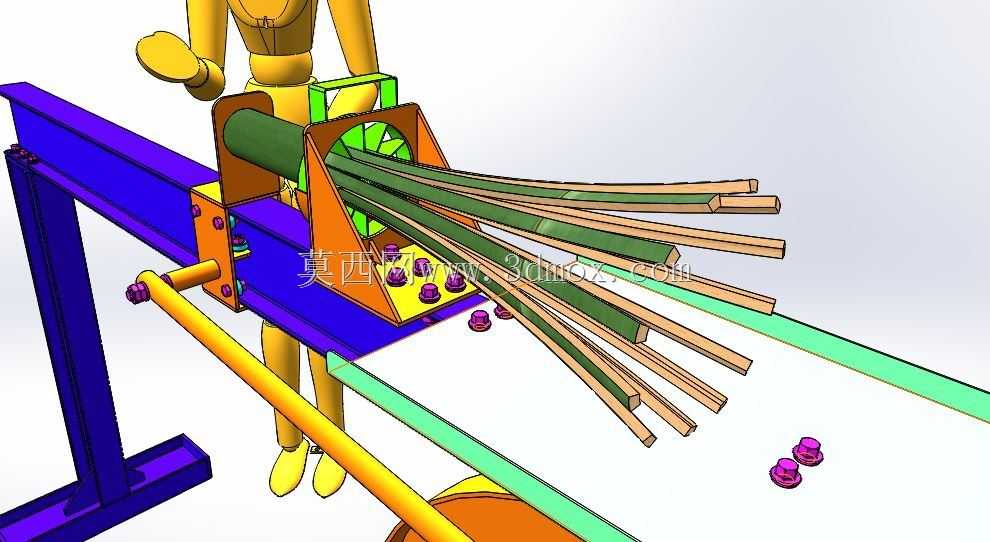

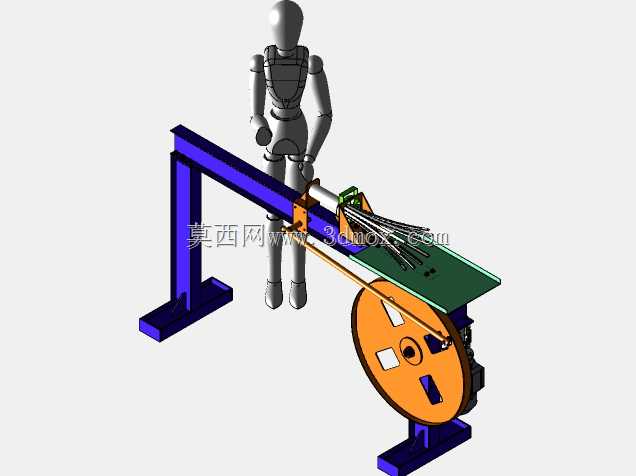

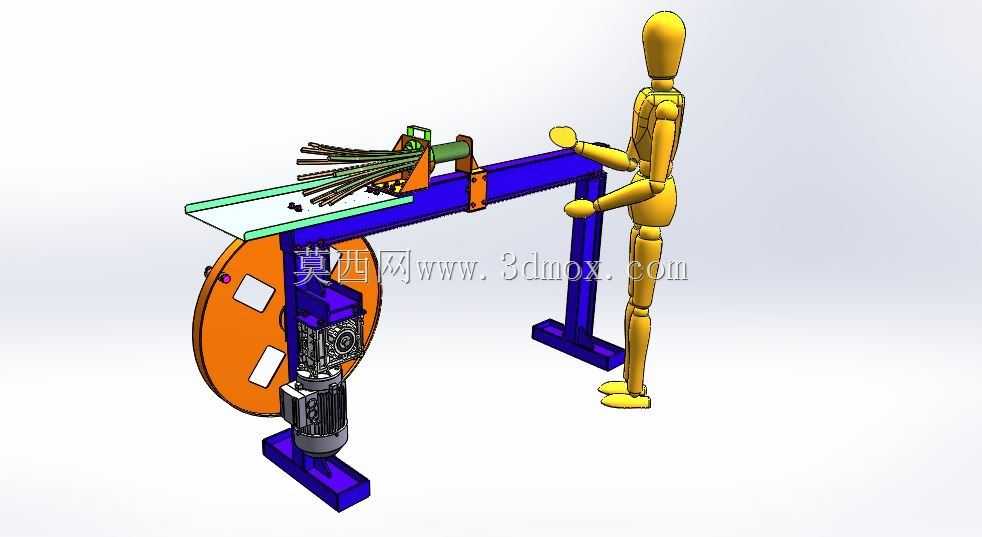

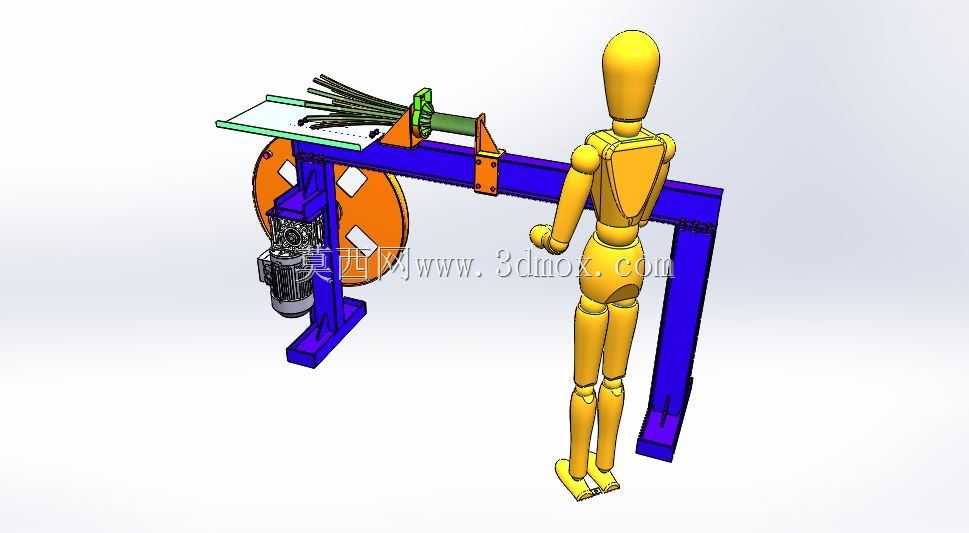

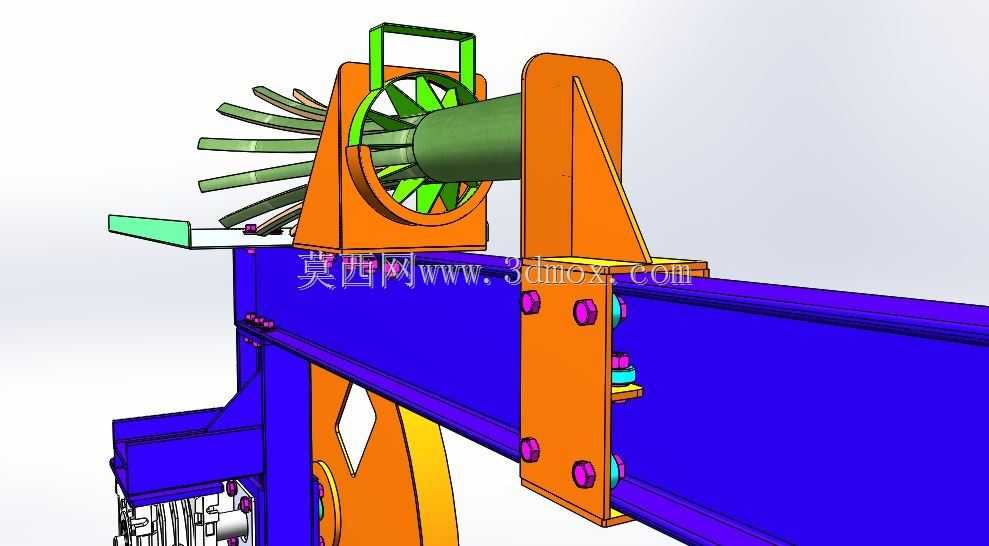

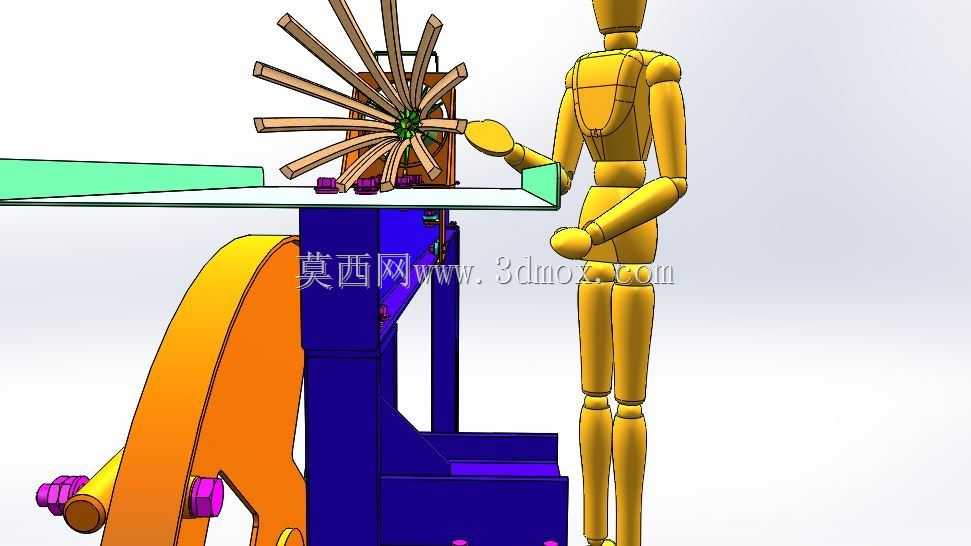

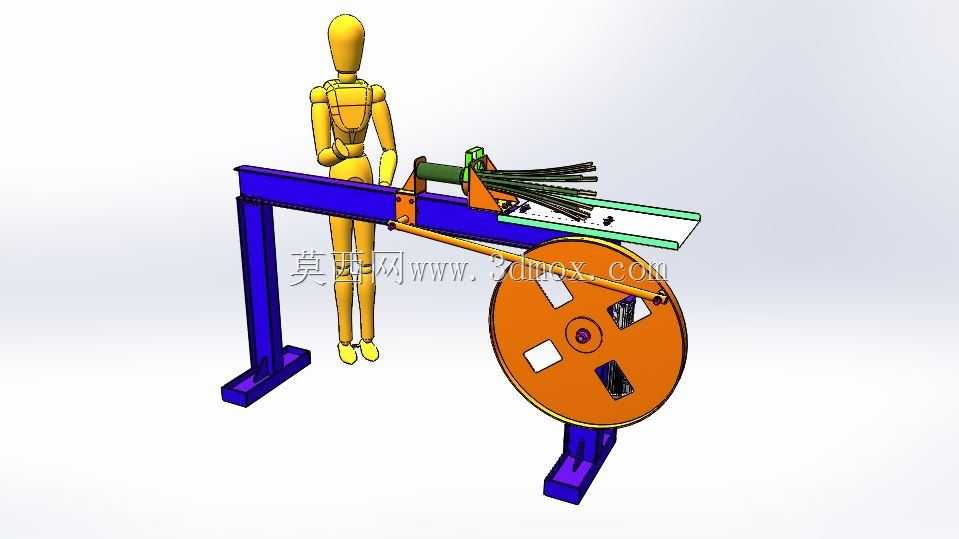

在竹制品加工的前端备料环节，原竹分切是耗时耗力的首道工序，传统手工劈竹依赖工人持斧操作，不仅分切精度差、竹条规格一致性低，还存在较高的操作安全风险，这款自动劈竹设备正是针对这类场景痛点开发的专用加工装备。设备采用200x100mm规格H型钢作为主体承载机架，H型钢自身的高截面惯性矩能为整机提供足够的结构刚度，即便在连续劈切大直径原竹的冲击载荷下，机架也不会出现明显的形变偏移，保障劈刀对位精度。设备的动力端搭载3马力感应电机配套减速机构，减速机构能将电机的高转速低扭矩输出转化为低转速大扭矩的切削推力，匹配原竹纤维韧性强、劈切需要持续稳定进给推力的工况需求，避免动力不足导致的卡竹、劈裂面不齐等问题。从结构布局来看，设备设置了水平导向进料台，进料台的导向槽能对送入的原竹做径向定位，保证原竹轴线与劈刀组件的中心完全重合，劈切出的竹条宽度均匀，不会出现单边厚薄差超标的情况。劈切刀盘采用多刃口组合设计，可根据需要更换不同分切数量的刀盘，一次性将原竹劈分为对应数量的等宽竹条，适配后续竹席、竹筷、竹建材等不同产品线的原料规格需求。考虑到竹材加工场地多为乡镇小型加工厂，场地空间有限，设备在设计时做了紧凑化布局，将电机、减速组件集成安装在机架侧下方，不额外占用进料、出料端的操作空间，同时采用可拆卸式的结构设计，机架各连接部位采用标准紧固件装配，无需焊接固定，用户可根据生产场地的搬迁需求快速拆解、重新组装，降低设备转场的运输与安装成本。设备的操作位设置在机架侧方，操作人员只需将原竹端部对准导向槽送入，设备即可自动完成进给劈切作业，无需人工持续施压推送，大幅降低操作人员的劳动强度，同时劈切区域设置了防护挡板，避免劈切过程中竹屑飞溅伤人，提升作业安全性。设备的安装边界预留了足够的维护空间，减速机构、电机、劈刀盘等易损易耗部件都采用外露式安装，日常检修、更换刀盘时无需拆解主体机架，能有效缩短设备维护停机时间，适配小型加工厂连续化生产的作业节奏。
